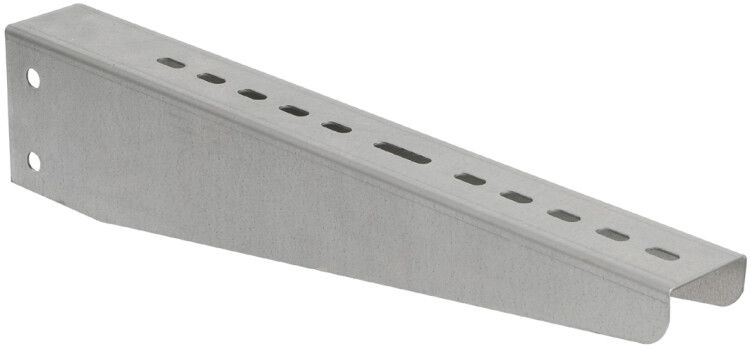

Кронштейн осн.150 сталь HDZ гор. оцинк. IEK CLP1CZ-150-M-HDZ

Кронштейн 150 мм горячеоцинкованный от IEK (ИЭК), артикул clp1cz-150-m-hdz, предназначен для надёжного крепления металлических лотков шириной до 150 мм к потолочным конструкциям. Продукт из серии CLP HDZ обеспечивает долговечную поддержку кабельных систем в промышленных и коммерческих объектах.

Назначение и область применения

Кронштейн 150 мм горячеоцинкованный используется для фиксации металлических лотков - как прокатных, так и проволочных - на потолках зданий. Он соединяет лоток с перфорированным профилем, обеспечивая устойчивую и равномерную нагрузку. Подходит для прокладки силовых и слаботочных кабелей в цехах, складах, офисах, транспортных терминалах и других помещениях с высокими требованиями к надёжности крепления.

Технические характеристики

• Ширина лотка: 150 мм - оптимальная совместимость с лотками этого габарита;
• Материал: сталь - прочная основа, выдерживающая механические нагрузки;
• Защитное покрытие: горячее цинкование - антикоррозийная защита за счёт слоя цинка, нанесённого методом погружения в расплав;
• Способ монтажа: потолочный - крепление осуществляется исключительно к потолочным несущим конструкциям;
• Тип соединения: винтовое - позволяет использовать болты и гайки для сборки;
• Цвет: серый - единый внешний вид с другими элементами системы CLP HDZ;
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию в условиях повышенной влажности и температурных колебаний;
• Соответствие ГОСТ 14918-80 - соответствует нормативам для крепёжных элементов в электроустановках.

Совместимость и монтаж

Кронштейн 150 мм горячеоцинкованный совместим с перфорированными профилями серии CLP HDZ и аналогичными элементами, имеющими шаг отверстий 50–100 мм. Для установки требуется предварительно закрепить профиль на потолке, затем зафиксировать кронштейн с помощью болтов М8 или М10 (не входят в комплект). Лоток устанавливается сверху на кронштейны и фиксируется хомутами или саморезами. Убедитесь, что точка крепления профиля находится в зоне несущего элемента конструкции - например, балки или плиты перекрытия.

Безопасность и стандарты

Кронштейн 150 мм горячеоцинкованный соответствует ГОСТ 14918-80, который регламентирует требования к крепёжным деталям для кабельных систем. Горячее цинкование обеспечивает электрическую безопасность за счёт отсутствия оксидных плёнок, которые могут нарушать контакт. Элемент не требует дополнительного заземления, поскольку является частью непрерывной металлической системы.

Преимущества

• Высокая коррозионная стойкость благодаря глубокому слою цинка - срок службы в 2 раза выше, чем у гальванизированных аналогов;
• Универсальная ширина - подходит для большинства лотков 150 мм, используемых в России и странах СНГ;
• Простота монтажа - винтовое соединение позволяет собирать систему без сварки;
• Единая система - совместим с другими элементами серии CLP HDZ, что упрощает замену и расширение сети;
• Не требует обслуживания - после установки не нуждается в проверке или ремонте в течение всего срока службы.

Ограничения применения

• Не предназначен для вертикального крепления к стенам - только для потолочных систем;
• Не рекомендован для использования в средах с постоянным воздействием кислот, щелочей или морской воды - даже цинковое покрытие имеет предел устойчивости;
• Не подходит для лотков шириной более 150 мм - возможен прогиб и потеря устойчивости;
• Требует жесткой несущей поверхности - нельзя крепить к гипсокартону, пеноблокам или другим ненесущим материалам без дополнительных усиливающих элементов.

Примеры использования

• Подвеска лотков с кабелями управления на потолке производственного цеха;
• Разводка слаботочных сетей (LAN, CCTV) в административном здании;
• Фиксация силовых лотков в распределительных пунктах и подстанциях;
• Обустройство кабельных трасс в логистических комплексах и автостоянках.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в перфорированном профиле точно совпадали с местами крепления кронштейна - допуск +-2 мм;
• Используйте антивибрационные прокладки между кронштейном и профилем, если система работает в условиях вибраций (например, рядом с насосами или компрессорами);
• При групповой установке нескольких кронштейнов - выставляйте их на одном уровне, чтобы избежать перекоса лотка;
• Для лотков с большой заполненностью кабелями увеличьте плотность крепления - интервал между кронштейнами не более 1,5 метра;
• Артикул clp1cz-150-m-hdz - сохраняйте его при заказе запасных частей; он однозначно идентифицирует именно этот тип кронштейна в каталоге IEK.
