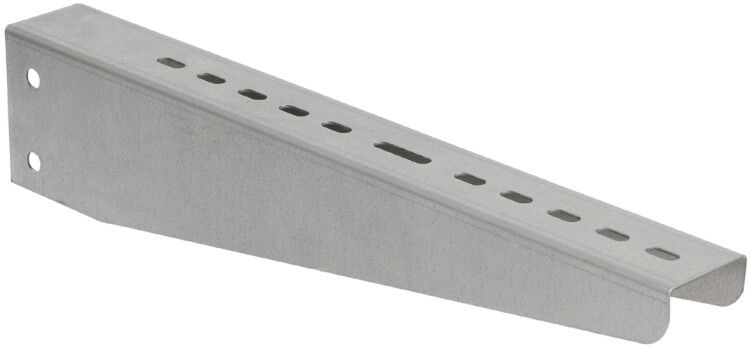

Кронштейн осн.200 сталь HDZ гор. оцинк. IEK CLP1CZ-200-M-HDZ

Кронштейн основной 200 мм горячеоцинкованный от IEK (ИЭК), артикул clp1cz-200-m-hdz, предназначен для надёжного крепления металлических лотков к потолочным конструкциям. Продукт серии CLP HDZ создан для долговечной работы в промышленных условиях с высокой влажностью и риском коррозии.

Назначение и область применения

Кронштейн основной 200 мм горячеоцинкованный используется для фиксации металлических лотков шириной до 200 мм на потолочные поверхности. Он применяется в системах подвесов для прокатных и проволочных лотков, обеспечивая устойчивую поддержку кабельных трасс. Подходит для установки в производственных помещениях, энергообъектах, транспортных терминалах и других местах, где требуется защищённая прокладка силовых и слаботочных сетей.

Технические характеристики

• Ширина лотка: 200 мм - совместим с лотками этого стандарта;
• Материал: сталь оцинкованная - прочная, жесткая основа;
• Защитное покрытие: горячее цинкование - равномерный слой цинка, нанесённый методом погружения в расплав, обеспечивающий длительную антикоррозийную защиту;
• Тип кронштейна: консольный - выступает от точки крепления, позволяя устанавливать лоток на нужном уровне;
• Способ монтажа: потолочный - крепится к бетонным, металлическим или деревянным перекрытиям;
• Тип соединения: винтовое - позволяет использовать болты и гайки для сборки с перфорированным профилем;
• Цвет: серый - соответствует цветовой гамме всей серии CLP HDZ;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к крепёжным элементам для кабельных систем.

Совместимость и монтаж

Кронштейн основной 200 мм горячеоцинкованный совместим с перфорированными профилями серии CLP HDZ и другими аналогичными элементами, имеющими шаг отверстий, соответствующий стандарту ГОСТ 14918-80. Для монтажа используются болты М8–М10 (не входят в комплект). Крепление выполняется через предварительно просверленные отверстия в потолке с использованием анкеров или химических дюбелей. Убедитесь, что нагрузка на точку крепления не превышает допустимые значения для конструкции перекрытия.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу, регламентирующему требования к кронштейнам для кабельных лотков. Горячее цинкование обеспечивает электроизоляцию от корпуса лотка и снижает риск возникновения блуждающих токов. Соответствует требованиям безопасности для промышленных объектов согласно ПУЭ и СП 31-110-2003.

Преимущества

• Высокая коррозионная стойкость благодаря глубокому слою цинка - особенно важно во влажных и агрессивных средах;
• Жёсткая конструкция - минимизирует прогиб при нагрузке на лоток;
• Совместимость с целой серией CLP HDZ - позволяет собирать унифицированные системы без необходимости замены компонентов;
• Долгий срок службы - снижает затраты на обслуживание и замену;
• Серый цвет - эстетично сочетается с остальной фурнитурой и не требует окраски после монтажа.

Ограничения применения

• Не предназначен для настенного или напольного монтажа - только потолочный способ крепления;
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или температур выше +50 C - возможна деформация материала;
• Не подходит для лотков шириной более 200 мм - превышение ширины вызывает перегрузку и риск деформации;
• Требуется использование дополнительных крепёжных элементов (болты, анкеры) - они не включены в комплект.

Примеры использования

• Подвеска лотков в цехах заводов с высокой влажностью (например, пищевые производства);
• Прокладка кабелей в подземных парковках и тоннелях;
• Монтаж систем управления и автоматизации в логистических комплексах;
• Обустройство электроснабжения на станционных площадках железных дорог.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в потолке точно совпадали с расположением крепёжных отверстий кронштейна - используйте шаблон;
• При установке нескольких кронштейнов на одной линии - соблюдайте одинаковый интервал (обычно 1–1,5 м между опорами);
• Для лотков с большой массой кабелей увеличьте плотность крепления - добавьте дополнительные кронштейны;
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии сколов заделайте их специальным составом на основе цинка;
• Кронштейн основной 200 мм горячеоцинкованный от IEK (ИЭК) - идеально сочетается с лотками того же производителя и серии CLP HDZ для гарантированной совместимости.
