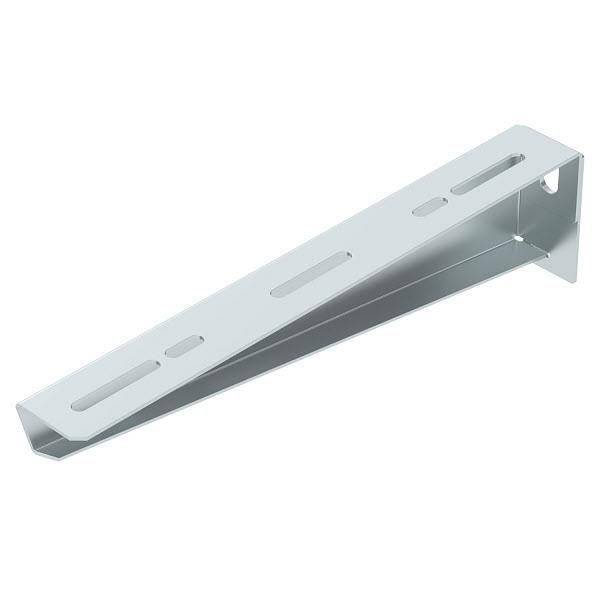

Кронштейн оцинкованный 310 мм ( MWA 12 31S FS RU ) | 6424506 OBO Bettermann

Кронштейн оцинкованный 310 мм от OBO Bettermann (артикулы 6424506 и mwa 12 31s fs ru) - легкий настенный и опорный крепёж для фиксации кабельных лотков шириной до 300 мм. Подходит для монтажа в помещениях с умеренной влажностью, обеспечивает надёжную поддержку при малых нагрузках.

Назначение и область применения

Кронштейн оцинкованный 310 мм предназначен для крепления кабельных лотков к стенам или опорным поверхностям. Используется в системах распределения силовых и слаботочных кабелей. Применяется в промышленных объектах, офисах, серверных, телекоммуникационных шкафах и на производственных площадках, где требуется компактная и долговечная система крепления.

Технические характеристики

• Длина: 310 мм - позволяет фиксировать лотки на достаточном удалении от поверхности для удобного доступа к кабелям
• Угол: 90° - перпендикулярное крепление к стене/опоре, формирует жёсткую конструкцию
• Материал: сталь с непрерывным холодным цинкованием - защищает от коррозии, сохраняет прочность даже при механическом воздействии
• Несущая способность: 1,2 кг - рассчитан на лотки с весом кабелей и самой конструкции до этого значения
• Ширина совмещаемого лотка: 50–300 мм - подходит для большинства стандартных лотков среднего размера
• Цвет: светло-серый - соответствует цветовой гамме продукции OBO Bettermann, легко сочетается с другими элементами системы
• Исполнение: настенный и опорный - можно крепить как к вертикальным стенам, так и к горизонтальным балкам или рамам

Совместимость и монтаж

Кронштейн obo bettermann LKS 310 мм совместим со всеми лотками серии LKS и аналогичными моделями с шагом крепёжных отверстий 50–300 мм. Для установки используются болты M6 или заклёпки (не входят в комплект). Крепится через два предварительно просверленных отверстия в основании. Установка возможна на бетон, кирпич, металл и деревянные конструкции с использованием подходящих крепёжных элементов. Расстояние между кронштейнами рекомендуется не более 1,5 метра для равномерного распределения нагрузки.

Безопасность и стандарты

• Лицензия ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям безопасности для промышленного оборудования
• Занесён в Реестр промышленной продукции РФ №1367\2\2023 - допущен к применению на объектах в России

Преимущества

• Непрерывное холодное цинкование обеспечивает длительную защиту от ржавчины без необходимости дополнительной окраски
• Высокая точность изготовления гарантирует плотное прилегание к лотку и минимизацию люфта
• Лёгкая конструкция снижает нагрузку на несущие конструкции здания
• Совместимость с сериями OBO Bettermann упрощает сборку комплексных систем кабельного управления

Ограничения применения

• Не предназначена для внешней установки - не имеет защиты IP, не выдерживает постоянное воздействие осадков и прямого солнца
• Несущая способность 1,2 кг исключает использование с тяжёлыми металлическими лотками, заполненными большим количеством кабелей
• Не подходит для динамических нагрузок - например, вибраций от работающего оборудования без демпферов
• Требует предварительного расчета нагрузки на лоток; превышение допустимой массы может вызвать деформацию или отрыв крепления

Примеры использования

• Фиксация пластикового лотка 200 мм в серверной комнате с кабелями Ethernet и UPS
• Подвеска лотка 150 мм вдоль стены на производстве для прокладки проводов управления станков
• Монтаж в распределительном щите на опорной платформе для организации внутренней трассировки

Практические советы

• Перед монтажом проверьте ширину лотка - он должен точно входить в диапазон 50–300 мм, иначе возникнет перекос
• Для длинных участков используйте кронштейны с интервалом 1–1,5 м, чтобы избежать прогиба
• При креплении к бетону применяйте анкерные болты M6, к металлу - самонарезающие винты
• Не используйте этот кронштейн в качестве единственного крепления для лотков с высокой плотностью кабелей - увеличьте количество точек крепления
• При замене старых кронштейнов - сверьте длину: 310 мм - это стандартная длина для OBO Bettermann, другие производители могут отличаться
