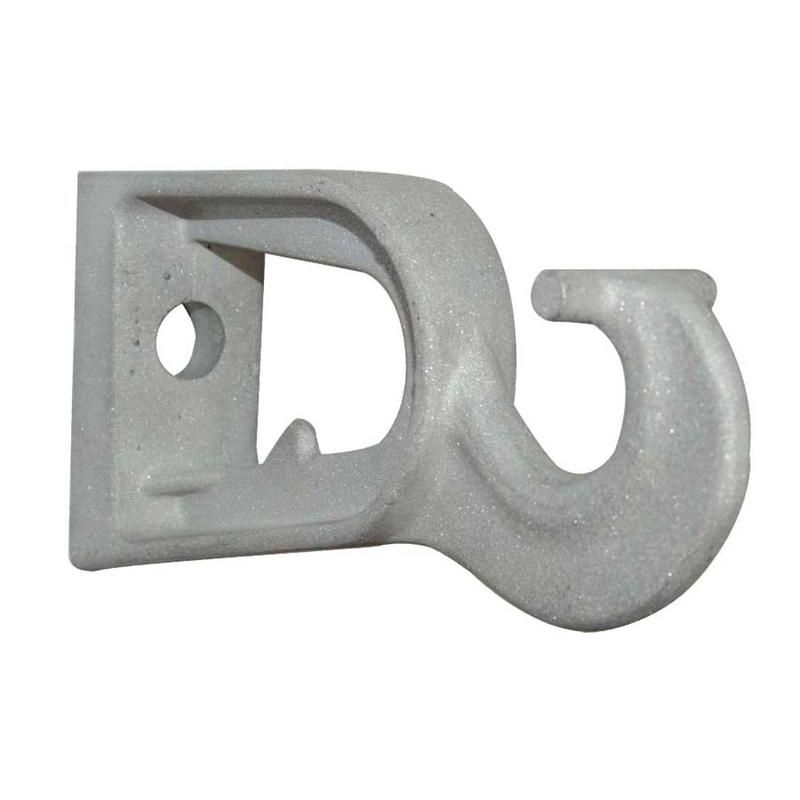

Кронштейн анкерный CS 1500.1, 12 кН МЗВА 00000011141

Кронштейн анкерный CS 1500.1 от МЗВА предназначен для надёжного крепления самонесущих изолированных проводов (СИП-2 и СИП-4) на опорах и фасадах зданий. Артикул 00000011141 обеспечивает удержание провода при максимальной нагрузке до 12 кН, что делает его подходящим для линий средней и высокой механической напряжённости.

Назначение и область применения

Кронштейн анкерный CS 1500.1 используется для анкерного крепления СИП-2 и СИП-4 в точках изменения направления трассы, на угловых опорах, а также там, где требуется выдерживать значительную тянущую силу. Применяется в воздушных линиях электропередачи, при подключении кабеля к фасаду здания или на столбах ЛЭП. Подходит для городских и сельских сетей, где важна прочность и долговечность крепления.

Технические характеристики

• Предельная нагрузка: 12 кН - способен выдерживать усилие, эквивалентное весу около 1200 кг, что соответствует требованиям для СИП-4 с большим количеством жил и большими пролётами;
• Тип системы: совместим с СИП-2 и СИП-4 - подходит для проводов с одиночными и многожильными фазами, включая нулевой несущий элемент;
• Материал: сталь с антикоррозийным покрытием - обеспечивает устойчивость к внешним воздействиям;
• Фиксация: за счёт болтового соединения - позволяет регулировать натяжение и легко заменять крепёж при необходимости.

Совместимость и монтаж

Кронштейн анкерный CS 1500.1 рассчитан на установку на деревянные, железобетонные и металлические опоры. Для монтажа требуются анкерные болты M16–M20 (не входят в комплект). Установка выполняется с использованием гаечных ключей. Крепление провода осуществляется через специальный зажим, который должен быть совместим с диаметром СИП-2/СИП-4. Обязательно проверьте посадочную площадку кронштейна перед установкой - она должна плотно прилегать к поверхности опоры.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 58690-2019 и ПУЭ для крепления СИП. Конструкция исключает риск перегрева и повреждения изоляции при правильном монтаже. Нагрузка 12 кН соответствует нормативному запасу прочности для районов с повышенными ветровыми и гололёдными нагрузками.

Преимущества

• Высокая прочность - 12 кН позволяют использовать кронштейн даже на длинных пролётах и в сложных условиях;
• Универсальная совместимость - один тип крепления подходит и для СИП-2, и для СИП-4, снижает необходимость хранить несколько видов кронштейнов;
• Стандартная форма - легко интегрируется в существующие проекты и не требует доработки опор;
• Защита от коррозии - продлевает срок службы в агрессивной среде (промышленные зоны, побережья).

Ограничения применения

• Не предназначена для крепления неизолированных проводов - только для СИП-2 и СИП-4;
• Не рекомендуется применять в местах с частыми ударными нагрузками (например, рядом с дорогами с интенсивным движением автотранспорта);
• Требует предварительного расчёта усилий - при превышении 12 кН возможна деформация или отказ крепления;
• Не подходит для вертикального крепления без дополнительной фиксации - только горизонтальное или под углом до 45°.

Примеры использования

• Крепление СИП-4 на угловой опоре в населённом пункте с сильными зимними ветрами;
• Подключение вводного кабеля к фасаду многоэтажного дома с использованием анкерного крепления;
• Переход с одного типа опоры на другую (дерево → бетон) с сохранением натяжения провода;
• Реконструкция старой ЛЭП с заменой проводов на СИП-4 - кронштейн CS 1500.1 позволяет использовать уже установленные опоры без усиления.

Практические советы

• Перед монтажом проверьте соответствие диаметра СИП и зажима внутри кронштейна - не допускайте свободного люфта;
• Используйте анкерные болты класса прочности 8.8 и выше - недостаточно качественный крепёж сводит на нет преимущество 12 кН;
• При установке на фасад здания обязательно используйте прокладки между кронштейном и стеной - предотвращает растрескивание штукатурки;
• Проверяйте затяжку болтов после первых 2–3 месяцев эксплуатации - возможно ослабление из-за температурных деформаций провода;
• Артикул 00000011141 - единственный вариант в линейке МЗВА с такой нагрузкой; другие модели имеют меньшие показатели - не путайте их.
