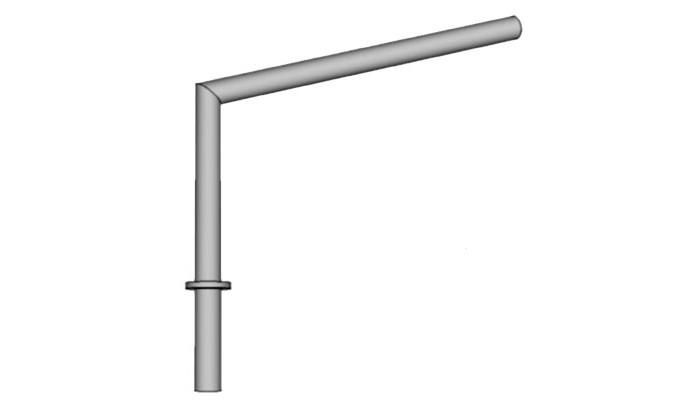

Кронштейн КГ1К-1.5-1.5-0.1-0.048 гор. оцинк. Пересвет В00004909

Кронштейн КГ1К-1.5-1.5-0.1-0.048 горячеоцинкованный от бренда Пересвет предназначен для крепления кабельных линий на опорах городских распределительных сетей. Его прочная стальная конструкция с горячим цинкованием обеспечивает долговечность в условиях открытой местности.

Назначение и область применения

Кронштейн КГ1К-1.5-1.5-0.1-0.048 горячеоцинкованный используется для фиксации силовых кабелей на опорах типа ОГК и ОП1. Он устанавливается на вертикальную опору на высоте 1,5 метра над уровнем земли. Подходящий для систем наружного освещения, ЛЭП низкого напряжения и других кабельных трасс, где требуется жесткая фиксация проводов без изгиба.

Технические характеристики

• Вылет: 1500 мм - расстояние от опоры до точки крепления кабеля;
• Диаметр основной трубы: 100 мм - соответствует стандартным опорам ОГК/ОП1;
• Материал: сталь - обеспечивает механическую прочность;
• Покрытие: горячее цинкование - защищает от коррозии в агрессивной среде;
• Высота установки: 1,5 м - задана конструкцией, не регулируется;
• Угол между осями вылета: 0° - кронштейн направлен строго перпендикулярно опоре;
• Способ подводки кабеля: внутренний - кабели проходят внутри трубы, что снижает риск повреждений и улучшает эстетику;
• Способ монтажа: на опору - крепится через нижнюю часть трубчатой части.

Совместимость и монтаж

Кронштейн КГ1К-1.5-1.5-0.1-0.048 горячеоцинкованный совместим с опорами ОГК и ОП1, имеющими внешний диаметр 100 мм. Монтаж выполняется путём надевания кронштейна на опору и фиксации болтовым соединением. Установка требует доступа к верхней части опоры - рекомендуется использовать подъёмные устройства. Нижняя часть трубы имеет плоскую поверхность для плотного прилегания к опоре.

Безопасность и стандарты

Изделие соответствует требованиям к конструкциям для наружных электросетей. Горячее цинкование обеспечивает соответствие ГОСТ 14771-76 по защите стали от коррозии. Применение в соответствии с проектными нормами ПУЭ и СП 31-116-2006.

Преимущества

• Высокая устойчивость к атмосферным воздействиям благодаря горячему цинкованию - срок службы более 25 лет в условиях умеренного климата;
• Жёсткая конструкция исключает прогиб даже при нагрузках от нескольких кабелей;
• Внутренняя подводка кабеля минимизирует контакт с внешней средой и снижает риск повреждения изоляции;
• Стандартные габариты позволяют заменить аналогичные элементы без переделки опоры.

Ограничения применения

• Не предназначена для установки на опоры с диаметром менее 100 мм - возможен люфт и недостаточная фиксация;
• Фиксированная высота 1,5 м - нельзя изменить без модификации конструкции;
• Не рассчитана на значительные боковые нагрузки - не применяется для крепления оборудования массой свыше 50 кг;
• Запрещено использование в зонах с повышенной химической агрессивностью (например, рядом с промышленными выбросами серы) - цинк может разрушаться быстрее.

Примеры использования

• Крепление кабелей 0,4 кВ на столбах городского освещения;
• Подвеска групповых линий к распределительному пункту на опоре ОП1;
• Фиксация кабелей связи и слаботочных линий наряду с силовыми - при условии соблюдения расстояния между уровнями;
• Замена старых кронштейнов на участках реконструкции сети.

Практические советы

• Проверьте диаметр опоры перед монтажом - он должен точно соответствовать 100 мм; если есть отклонение, используйте переходные втулки;
• При установке на деревянные опоры - предварительно просверлите отверстия под болты, чтобы избежать растрескивания древесины;
• После монтажа проверьте герметичность входа кабеля - при необходимости примените термоусадочные муфты;
• Для многожильных кабелей убедитесь, что суммарный диаметр не превышает внутреннего свободного сечения трубы - иначе возникнет трудность с протяжкой;
• Кронштейн КГ1К-1.5-1.5-0.1-0.048 горячеоцинкованный от Пересвет можно использовать в качестве запасной детали - все комплектующие стандартизованы.
