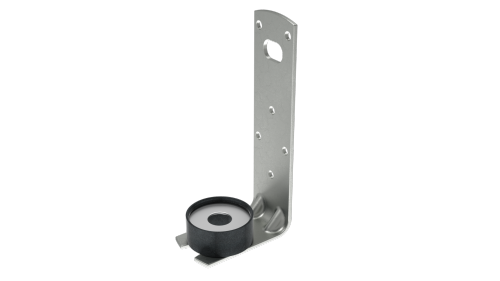

Кронштейн L-образный для воздуховода с виброгасителем под шпильку М8 / М10 DKC BHLK20 ДКС

Кронштейн L-образный для воздуховода с виброгасителем под шпильку М8 / М10 от DKC (ДКС), артикул bhlk20, предназначен для надёжного и бесшумного крепления прямоугольных воздуховодов к перекрытиям. Встроенный виброгаситель снижает передачу вибраций от вентиляционной системы, а гальваническое цинкование обеспечивает долговечность в условиях повышенной влажности.

Назначение и область применения

Кронштейн используется для фиксации прямоугольных воздуховодов к потолочным или стеновым конструкциям. Подходит для систем вентиляции и кондиционирования в коммерческих зданиях, офисах, промышленных объектах и медицинских учреждениях. Особенно эффективен там, где важна низкая уровень шума — например, в жилых комплексах, школах или больницах.

Технические характеристики

• Тип изделия: L-образный кронштейн с виброгасителем
• Резьба под шпильку: М8 / М10 (внутренний диаметр отверстия 8–10 мм)
• Материал: сталь с гальваническим цинкованием
• Диаметр трубы/кабеля: 4–10 мм — указывает на допустимый размер крепёжных элементов, проходящих через кронштейн
• Тип крепления: винтовой (возможно использование болтов или заклёпок)
• Тип соединения: дополнительный угловой элемент для распределения нагрузки

Совместимость и монтаж

Кронштейн совместим с воздуховодами прямоугольного сечения, которые имеют возможность крепления через боковые стенки. Для установки требуется предварительно просверлить отверстия в стене или перекрытии под шпильку М8 или М10. Шпилька вставляется в внутреннее отверстие кронштейна, затем воздуховод фиксируется винтами или заклёпками. Дополнительный уголок устанавливается параллельно поверхности воздуховода — он принимает на себя боковые усилия, снижая деформацию основного корпуса.

Не используйте кронштейн для круглых воздуховодов — форма и точки крепления не соответствуют конструкции.

Безопасность и стандарты

Изделие изготовлено из стали с гальваническим цинкованием, что соответствует требованиям к коррозионной стойкости для внутрипомещений. Нет сертификации по EN 12940 или другим нормам для вентиляционных систем — применяется как компонент сборной конструкции, не являясь самостоятельным несущим элементом класса А.

Преимущества

• Встроенная виброизоляция снижает передачу шума от вентиляторов и воздушного потока
• Цинковое покрытие защищает от коррозии даже при длительном воздействии влаги
• Угловой элемент повышает жёсткость всей конструкции, исключая прогиб при нагрузках
• Поддерживает два стандарта резьбы — М8 и М10 — позволяет использовать доступный крепёж

Ограничения применения

• Не предназначена для наружной установки — цинкование не гарантирует защиту от атмосферных осадков и УФ-излучения
• Не рассчитана на значительные динамические нагрузки — максимальная нагрузка не указана, поэтому не рекомендуется применять для массивных воздуховодов свыше 1,5 м² площади сечения без дополнительных опор
• Не подходит для крепления труб, кабелей или оборудования, отличного от прямоугольных воздуховодов

Примеры использования

• Крепление воздуховодов в системах приточно-вытяжной вентиляции в торговых центрах
• Фиксация каналов в офисных помещениях с высокими требованиями к уровню шума
• Установка в медицинских учреждениях, где важно минимизировать вибрацию от оборудования
• Применение в промышленных цехах с контролируемой средой, где используются коробчатые воздуховоды

Практические советы

• Перед монтажом проверьте соответствие диаметра шпильки — 8 мм или 10 мм — внутреннему отверстию кронштейна. Перегрузка резьбы приведёт к её деформации.
• Используйте гайки с пластиковыми или резиновыми шайбами между кронштейном и воздуховодом — это дополнительно снизит передачу вибрации.
• При длинных участках воздуховода устанавливайте кронштейны с шагом не более 1,5 метра — особенно если система работает на высоких скоростях воздушного потока.
• Не затягивайте крепёж слишком сильно — это может сдавить виброгаситель и лишить его функции демпфирования.
• Артикул bhlk20 — часть серии B5 Combitech от DKC; при замене или докупке ориентируйтесь именно на этот артикул, чтобы сохранить совместимость с другими элементами системы.
