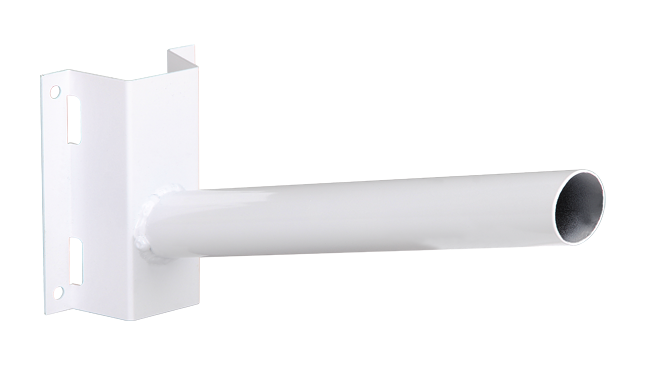

Кронштейн PSL (РКУ) D40x1.5 под бандажную ленту на столб Jazzway .5013728

Кронштейн Jazzway .5013728 - металлический крепёжный элемент для установки уличных светильников PSL (РКУ) на столбы и опоры с использованием бандажной ленты или саморезов. Подходит для труб с диаметром 40–60 мм, обеспечивает надёжное крепление под углом 15°.

Назначение и область применения

Кронштейн Jazzway .5013728 используется для монтажа уличных светильников серии PSL, включая модели PSL-02-30/50w, на круглые опоры - например, столбы освещения, фонарные столбы или другие вертикальные конструкции. Также подходит для крепления на плоские поверхности с помощью саморезов или скоб. Угол наклона 15° позволяет направить световой поток оптимально для освещения дорог, тротуаров, дворов и территорий объектов.

Технические характеристики

• Посадочный диаметр: 40 мм - совместим с трубами и столбами такого же размера;
• Диаметр отруба: 40 мм - соответствует внутреннему диаметру крепёжного участка;
• Диаметр фланца: 60 см - крупная площадь основания для равномерного распределения нагрузки;
• Длина фланца: 35 см - обеспечивает достаточную жёсткость и устойчивость;
• Ширина фланца: 0,115 см - тонкая кромка, снижающая вес без потери прочности;
• Количество отверстий: 4 - для фиксации бандажной ленты или крепёжных элементов;
• Тип фланца: круглый - удобен для центрирования на цилиндрических поверхностях;
• Материал: стальной лист толщиной 1,5 мм - высокая механическая прочность и долговечность;
• Количество консолей: 1 - одностороннее крепление, компактная конструкция.

Совместимость и монтаж

Кронштейн Jazzway .5013728 совместим с бандажными лентами и крепёжными скобами. Для установки на столб:

• Обхватите столб бандажной лентой, проденьте её через отверстия кронштейна и затяните;
• На плоскую поверхность - закрепите с помощью четырёх саморезов через отверстия;
• Не используйте болты большего диаметра - они могут повредить тонкостенный фланец;
• Убедитесь, что внешний диаметр столба не превышает 60 мм - иначе кронштейн не зафиксируется плотно.

Безопасность и стандарты

Изделие изготовлено из стали, не содержит острых кромок после штамповки. Прямых указаний на соответствие ГОСТ или IEC нет, однако конструкция соответствует требованиям к крепёжным элементам для уличного освещения по типовым решениям. Рекомендуется использовать в условиях, где температура не выходит за пределы -30…+50 C.

Преимущества

• Высокая прочность благодаря стальному листу толщиной 1,5 мм - выдерживает ветровые нагрузки;
• Угол наклона 15° уже учтён в проектировании - не требует дополнительной регулировки;
• Подходит как для бандажного, так и для точечного крепления - универсальное решение;
• Фланец широкий (60 см) - снижает риск деформации при длительной эксплуатации;
• Легко заменяем - не требует специальных инструментов для демонтажа.

Ограничения применения

• Не предназначена для установки на деревянные или пластиковые столбы - требуется жёсткая основа;
• Не рекомендуется применять на столбах с диаметром более 60 мм - кронштейн не будет плотно прилегать;
• Не подходит для мощных прожекторов свыше 50 Вт - масса и момент силы могут привести к перегрузке;
• Не имеет антикоррозийного покрытия - при эксплуатации вне помещений возможна ржавчина; рекомендуется окраска или использование в защищённых зонах.

Примеры использования

• Освещение дорожек в парках - крепится на железобетонные столбы с помощью бандажной ленты;
• Зона автостоянки - монтируется на металлические опоры с саморезами;
• Промзона - сочетается со светильниками PSL-02-30/50w для равномерного освещения рабочих зон;
• Дворы многоквартирных домов - легко заменяется при ремонте или модернизации системы освещения.

Практические советы

• Перед монтажом проверьте диаметр столба - он должен точно соответствовать 40 мм или быть меньше 60 мм;
• Если столб ржавый или неровный - перед установкой зачистите поверхность и нанесите грунт;
• Для увеличения срока службы - покрасьте кронштейн краской по металлу, особенно в регионах с повышенной влажностью;
• При использовании саморезов - выбирайте длину не более 15 мм, чтобы не пробить фланец насквозь;
• Проверяйте герметичность соединения - даже малый люфт может вызвать вибрацию и быстрый износ.
