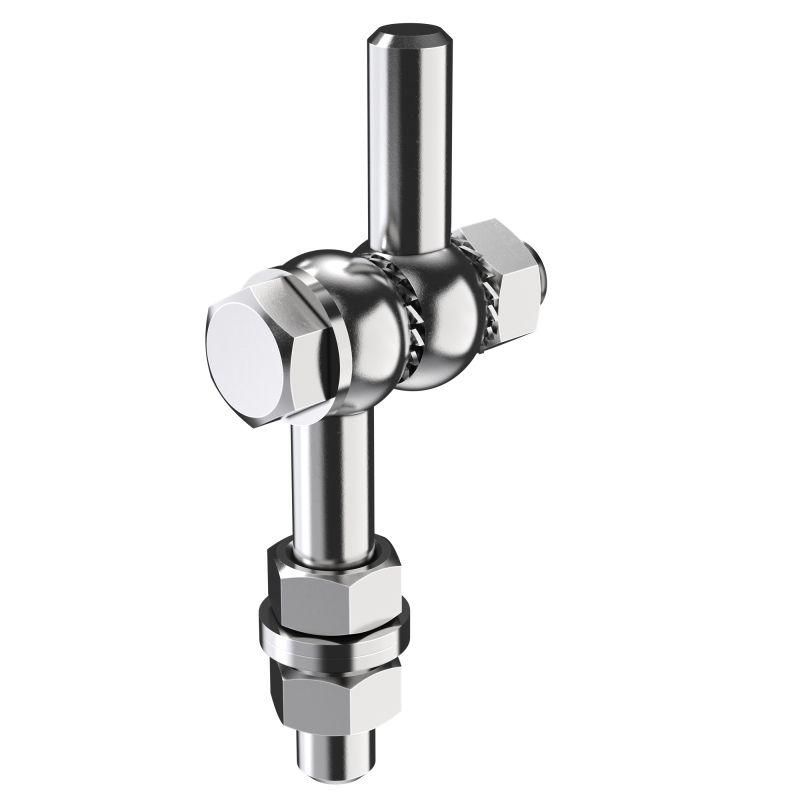

Кронштейн выравнивания для молниеприемника L=1-4м IEK | ZML10D-MB-06-04

Кронштейн выравнивания для молниеприемника L=1–4 м от IEK (артикул zml10d-mb-06-04) предназначен для точной установки и фиксации одиночных молниеприемных стержней на бетонных поверхностях, обеспечивая вертикальное положение и надежную механическую связь с системой молниезащиты.

Назначение и область применения

Кронштейн выравнивания для молниеприемника L=1–4 м используется для регулировки высоты и выравнивания молниеприемных стержней на зданиях с бетонными кровлями или опорами. Применяется в системах внешней молниезащиты зданий, где требуется жесткая фиксация стержня под заданным углом и на точно установленной высоте - от 1 до 4 метров над уровнем защиты.

Технические характеристики

• Материал: оцинкованная сталь - устойчив к коррозии, подходит для наружной эксплуатации;
• Рабочий диапазон длин молниеприемников: 1–4 метра;
• Метрическая резьба: М16 - совместима со стандартными болтовыми соединениями молниеприемников и крепежом системы;
• Устройство позволяет осуществлять плавную регулировку высоты без демонтажа.

Совместимость и монтаж

Кронштейн выравнивания для молниеприемника L=1–4 м от IEK рассчитан на крепление к бетонным основаниям через анкерные болты (не входят в комплект). Для сборки требуется предварительно просверленное отверстие в бетоне и использование химических или механических анкеров подходящего типа. Резьба М16 соответствует стандартному креплению большинства металлических молниеприемников. Установка выполняется после монтажа основной сети проводников - кронштейн служит промежуточным элементом между фундаментом и стержнем.

Преимущества

• Оцинкованная сталь обеспечивает долговечность даже в агрессивных средах - без необходимости дополнительной антикоррозийной обработки;
• Регулируемый дизайн позволяет адаптировать высоту стержня под конкретный проект без замены детали;
• Простая конструкция снижает время монтажа и исключает необходимость сложных инструментов;
• Совместим с типовыми решениями молниезащиты по ГОСТ Р 50571.5.53 и IEC 62305.

Ограничения применения

• Не предназначена для установки на деревянные, пластиковые или металлические поверхности без бетонного основания;
• Не рекомендуется использовать для многолучевых или сетчатых молниеприемников - только для одиночных стержней;
• Максимальная нагрузка не указана производителем; применение вне диапазона 1–4 м может нарушить устойчивость системы;
• Требуется обязательное заземление всей цепочки - кронштейн сам по себе не является токоотводом.

Примеры использования

• Фиксация молниеприемника на крыше административного здания с плоским бетонным покрытием;
• Установка на башню связи или дымоход, где необходимо точно выставить высоту стержня выше уровня кровли;
• Замена старого кронштейна в существующей системе молниезащиты при модернизации объекта.

Практические советы

• Перед монтажом проверьте посадочный диаметр молниеприемника - он должен соответствовать резьбе М16;
• Используйте гайки с шайбами и контргайками для предотвращения самооткручивания из-за вибраций или перепадов температур;
• При монтаже на старые бетонные основания - проверьте прочность материала, особенно если есть трещины или следы выщелачивания;
• Не используйте кронштейн в качестве несущего элемента для веса более 10 кг - масса самого стержня + ветровая нагрузка должны быть учтены в расчетах.
