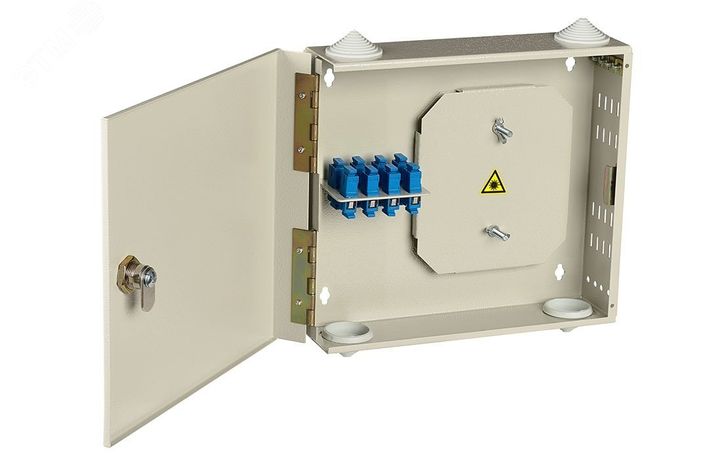

Кросс ШКОН -УМ/2 -8 -SC ~8 -SC/SM ~8-SC/UPC |130404-02074|Связьстройдеталь ССД

Кросс ШКОН-УМ/2-8-SC ~8-SC/SM ~8-SC/UPC ССД - это настенный оптический кросс для организации распределения световодных сигналов в ограниченном пространстве. Устройство рассчитано на 8 портов стандарта SC и поддерживает работу с адаптерами SM и UPC. Артикул 130404-02074 соответствует комплектации с 8 портами SC/UPC, что делает его удобным решением для монтажа в серверных, телефонных комнатах и точках доступа.

Назначение и область применения

Кросс ШКОН-УМ/2-8-SC ~8-SC/SM ~8-SC/UPC ССД предназначен для централизованного соединения и распределения оптических кабелей в закрытых помещениях. Подходит для установки в офисах, аппаратурных, шкафах связи, телекоммуникационных узлах и других местах, где требуется надёжная и компактная организация волоконно-оптических линий.

Технические характеристики

• Количество портов: 8 (стандарт SC)
• Тип адаптеров: SC/UPC (в данной комплектации); совместимы также с SC/SM и другими типами SC
• Поддержка других типов connectors: возможно использование LC-адаптеров - при этом ёмкость увеличивается до 16 портов за счёт плотной укладки
• Фиксация кабеля: зона ввода с возможностью разделки и крепления внешних оптических кабелей
• Обработка волокон: подготовка к сварке через внутренние кассеты с пигтейлами
• Крепление адаптеров: на планке с 8 фиксированными отверстиями
• Материал корпуса: прочный пластик, устойчивый к механическим воздействиям
• Тип монтажа: настенный

Совместимость и монтаж

Кросс ШКОН-УМ/2-8-SC ~8-SC/SM ~8-SC/UPC ССД совместим с любыми одноволоконными и многоволоконными кабелями, оконченными на SC-коннекторы. Для работы с LC-адаптерами необходимо использовать специальные переходники - они помещаются в те же гнёзда, позволяя удвоить количество портов. Монтаж выполняется на стену с помощью крепёжных отверстий в корпусе. Перед установкой важно проверить соответствие диаметра входящего кабеля зоне ввода - она рассчитана на стандартные оптические кабели диаметром до 10 мм. После ввода кабель фиксируется, затем волокна выводятся в кассеты для термической спайки с пигтейлами.

Преимущества

• Компактный формат - позволяет экономить место в малогабаритных помещениях
• Гибкая конфигурация: возможность замены SC на LC-адаптеры без изменения корпуса
• Чётко организованная система: разделка кабеля, кассеты для сварки и фиксированные адаптеры снижают риск перегиба волокон
• Стандартизированная сборка: все элементы (планки, кассеты, адаптеры) легко заменяемы и доступны отдельно

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли (нет IP-рейтинга)
• Работает только с оптическими кабелями; не поддерживает медные или коаксиальные линии
• Максимальная ёмкость - 16 портов при использовании LC, но требует более сложной маршрутизации волокон внутри корпуса
• Не имеет встроенной системы управления или мониторинга - контроль осуществляется визуально или с помощью OTDR

Примеры использования

• Центральное распределительное устройство в офисном здании - соединение волокон от этажных щитов с основным каналом
• Точка доступа в системе FTTH - завершение волокна от провайдера перед подключением к абонентским устройствам
• Аппаратная в учреждении - организация связей между серверами, коммутаторами и резервными линиями
• Интеграция в существующую инфраструктуру - замена старого кросса без изменения трассировки

Практические советы

• Перед монтажом убедитесь, что используемые адаптеры (SC/UPC, SC/APC, SC/SM) соответствуют вашей сети - смешивание типов может вызвать потери сигнала
• При работе с пигтейлами соблюдайте радиус изгиба не менее 30 мм - это предотвращает повреждение волокна
• Для частой перестановки кабелей рекомендуется использовать кабели с запасом длины - минимум 50–70 см после точки ввода
• При заказе нескольких единиц - выбирайте одинаковые комплектации (например, все SC/UPC), чтобы избежать путаницы при обслуживании
• Кросс ШКОН-УМ/2-8-SC ~8-SC/SM ~8-SC/UPC ССД - идеальный вариант для средних сетей. Для крупных объектов с более чем 24 портами лучше рассматривать стойковые решения.
