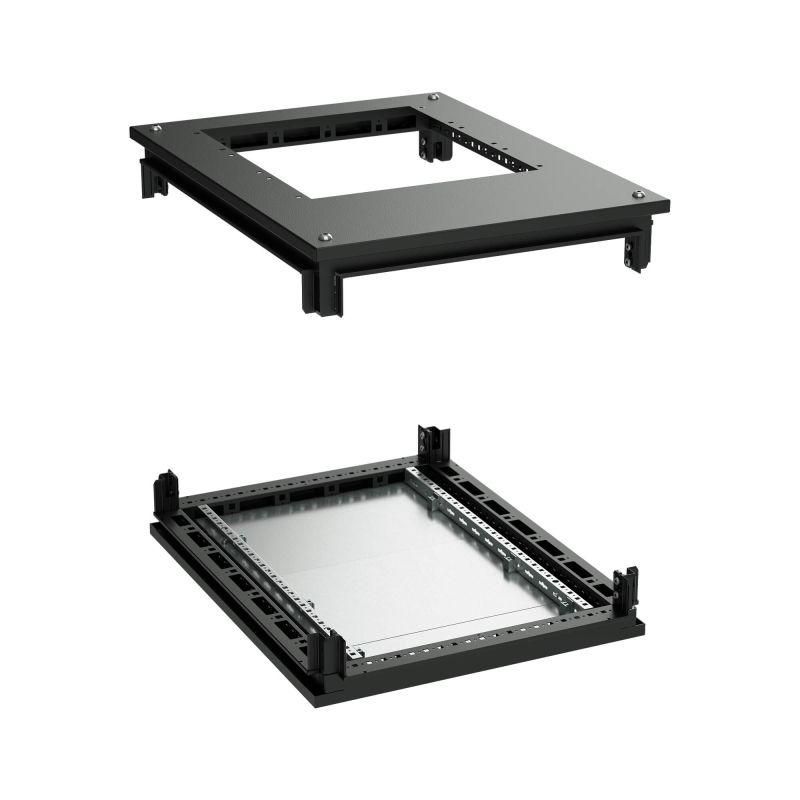

Крыша с фланцем и основание для 19" IT-CQE 600x600, RAL9005 | R5RKTB68FITB DKC ДКС

Крыша с фланцем и основание для 19 дюйм IT-CQE 600x600/800, RAL9005 от DKC - комплектующий элемент для сборки стоек 19" IT-корпусов серии CQE. Этот набор обеспечивает жесткую базу и верхнюю крышку корпуса, совместимую со стандартными стойками и панелями ДКС. Артикул r5rktb68fitb предназначен для установки в серверных шкафах и телекоммуникационных системах.

Назначение и область применения

Этот комплект - часть модульной системы сборки 19-дюймовых корпусов серии CQE от DKC. Он используется как нижнее основание и верхняя крышка для формирования замкнутого металлического контура шкафа. Применяется в серверных помещениях, на объектах связи, в промышленных контроллерных шкафах и других местах, где требуется защищённая установка оборудования.

Технические характеристики

• Тип: Нижнее основание и крыша с фланцем
• Габариты: 600×800 мм (по внутреннему периметру для совмещения со стойками)
• Материал: Сталь
• Цвет: Черный, RAL 9005
• Покрытие: Полимерно-порошковое - устойчиво к механическим повреждениям, коррозии и выгоранию
• Кабельный ввод: Да - предусмотрены подготовленные отверстия для прохода кабелей
• Применение: Только как составная часть корпуса CQE - не самостоятельный продукт

Совместимость и монтаж

Крыша с фланцем и основание для 19 дюйм IT-CQE 600x600/800, RAL9005 совместимы исключительно со стойками и панелями серии CQE от DKC. Для сборки требуются:

• Две вертикальные стойки нужной высоты (например, 42U, 45U и т.д.)
• Боковые панели
• Двери (при необходимости закрытого исполнения)

Фланцы на краях позволяют надёжно закрепить детали с помощью болтов. Кабельные вводы уже готовы - достаточно просверлить отверстия под нужный диаметр провода. Монтаж выполняется снизу вверх: сначала крепятся стойки, затем основание, потом боковые панели, и в завершение - крыша.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электромагнитной совместимости для промышленного оборудования. Порошковое покрытие не содержит свинца и фталатов, безопасно при эксплуатации в закрытых помещениях. Соответствие международным стандартам IEC 60297 (формат 19") реализовано через точную геометрию крепёжных отверстий и рамок.

Преимущества

• Усиленная конструкция фланцев - предотвращает деформацию при нагрузках
• Порошковое покрытие сохраняет цвет и целостность даже при частой влажной уборке
• Готовые кабельные вводы экономят время при прокладке проводов
• Чёрный цвет RAL 9005 маскирует следы пыли и потёртостей
• Комплект поставки включает все монтажные элементы - не нужны доп. детали

Ограничения применения

• Не предназначено для использования вне серии CQE - несовместимо с другими брендами или сериями (например, EIA, DIN)
• Не является герметичным корпусом - не обеспечивает IP-защиту
• Не рекомендуется для открытых площадок или помещений с повышенной влажностью без дополнительной защиты
• Работает только с 19"-стандартными направляющими - не подходит для нестандартных устройств шириной более 19"

Примеры использования

• Серверный шкаф в офисном центре обработки данных
• Шкаф управления автоматизированным конвейером на производстве
• Телекоммуникационный щит в зоне распределения сигнала
• Контрольный шкаф для PLC-систем в условиях небольших колебаний температуры

Практические советы

• Перед заказом проверьте высоту стойки - основание и крыша рассчитаны на 600×800 мм, что соответствует типовым 42–45U корпусам
• При использовании в пыльных средах регулярно очищайте поверхность - порошковое покрытие не боится пыли, но её скопление затрудняет теплоотдачу
• Не используйте ударные инструменты при креплении - это может треснуть фланец
• Артикул r5rktb68fitb всегда заказывается парой: одна крыша + одно основание. Не стоит покупать по одному элементу - они не работают отдельно
• Если планируете встраивать устройства с большими кабелями - заранее определите места для расширения кабельных вводов
