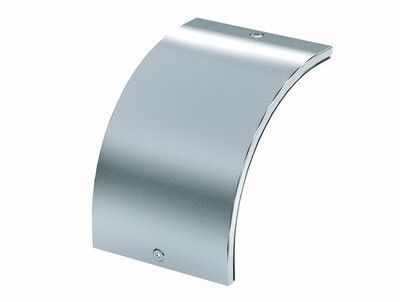

Крышка CD 90 на угол вертикальная внешняя градусов основание 100мм цинк-ламельная - 38242ZL ДКС

Крышка CD 90 для угла вертикального внешнего 90 градусов, основание 100 мм, цинк-ламельная DKC - элемент защиты для кабельных трасс в системе S5 Combitech. Предназначена для закрывания внешних угловых соединений, предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка, сохраняя целостность проводки. Артикул 38242zl соответствует сертифицированному решению от бренда DKC.

Назначение и область применения

Крышка CD 90 используется для герметизации вертикальных внешних углов 90° в кабельных лотках системы S5 Combitech. Применяется там, где требуется физическая защита кабелей от механических повреждений, влаги и загрязнений - например, в промышленных помещениях, серверных, на производствах с повышенной запылённостью или в условиях перепадов температур.

Подходит для установки на универсальные лотки с базовой шириной 100 мм. Обеспечивает уровень защиты IP44 - защищает от брызг воды и твёрдых частиц размером более 1 мм.

Технические характеристики

• Угол поворота: 90° - идеально подходит для наружных вертикальных изгибов трассы
• Основание: 100 мм - совместимо с лотками стандарта S5 Combitech
• Длина: 230 мм - стандартная длина для одного участка угла
• Толщина материала: 0,6 мм - достаточна для жёсткости, но не создаёт лишней массы
• Материал: оцинкованная сталь - прочная, устойчивая к деформациям
• Покрытие: цинк-ламель - непрерывное гальваническое покрытие с добавлением алюминия и цинка
• Цвет: светло-серый - единый визуальный стиль с другими элементами системы
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Тип крепления: защелка - быстрый монтаж без инструментов

Совместимость и монтаж

Крышка CD 90 совместима исключительно с лотками серии S5 Combitech от DKC. Устанавливается на угол с базой 100 мм. Монтаж выполняется вручную: достаточно совместить кромки крышки с краями лотка и плотно защёлкнуть до характерного щелчка. Никаких болтов, саморезов или сверления не требуется.

Не применяйте с лотками других серий - даже при совпадении ширины 100 мм возможны расхождения в форме профиля и зазорах между деталями.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не распространяет пламя. Цинк-ламельное покрытие обеспечивает электрохимическую защиту от коррозии, что снижает риск образования ржавчины даже в агрессивных средах. Показатели долговечности сравнимы с горячеоцинкованным покрытием.

Преимущества

• Легкий и быстрый монтаж благодаря системе защелки - экономит время при сборке трасс
• Высокая коррозионная стойкость - покрытие выдерживает длительную эксплуатацию в сырых и химически активных средах
• Съемная конструкция - позволяет без инструментов получать доступ к кабелям для обслуживания или диагностики
• Единая система - полностью интегрируется с остальными компонентами S5 Combitech, минимизируя риск ошибок при комплектации

Ограничения применения

• Не предназначена для горизонтальных или внутренних углов - используйте другие модели крышек
• Не подходит для кабельных каналов с перфорацией - требуются перфорированные крышки
• Не рассчитана на постоянное погружение в воду - IP44 не гарантирует защиту от струй под давлением или затопления
• Не следует использовать в местах с частыми ударными нагрузками - толщина 0,6 мм обеспечивает жёсткость, но не является бронированной

Примеры использования

• Закрытие угла между вертикальным и горизонтальным лотком в цехе с оборудованием
• Герметизация перехода кабельной трассы через стену в серверной комнате
• Формирование безопасного маршрута для силовых кабелей в пищевом производстве
• Обустройство кабельных путей в лабораториях с регулярной мойкой оборудования

Практические советы

• Перед монтажом проверьте, что края лотка не деформированы - искривление может помешать защелкиванию
• При необходимости замены крышки - просто потяните её вверх, она отщёлкнется без усилий
• Для длинных трасс с несколькими углами - заказывайте крышки CD 90 в одном комплекте, чтобы избежать цветовых различий
• Артикул 38242zl - единственный номер для этой модели; не путайте с аналогами от других производителей
• Храните в сухом месте - хотя покрытие устойчиво к коррозии, длительное воздействие влаги перед установкой может вызвать окисление кромок
