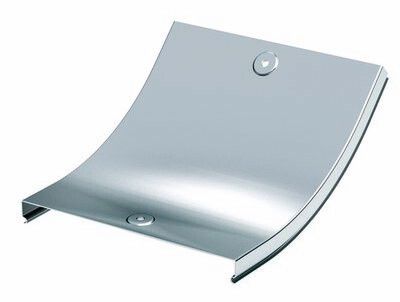

Крышка CS 45 на угол вертикальный внутренний градусов основание 200мм горячеоцинкованная - 38224HDZ ДКС

Крышка CS 45 на угол вертикальный внутренний 45 градусов основание 200 мм горячеоцинкованная - элемент защиты кабельных трасс в системе S5 Combitech, предназначенный для герметизации внутренних угловых переходов. Бренд DKC и артикул 38224hdz указывают на соответствие серийному решению с усиленным антикоррозийным покрытием.

Назначение и область применения

Крышка CS 45 используется для закрытия вертикального внутреннего угла 45° в кабельных лотках системы S5 Combitech. Она предотвращает попадание пыли, влаги и сторонних предметов внутрь трассы, обеспечивая сохранность кабелей. Применяется в помещениях с повышенной влажностью, на производствах, в промышленных зонах, на объектах с агрессивной средой - например, в пищевой, химической или морской промышленности.

Технические характеристики

• Угол поворота: 45° - соответствует стандартному внутреннему углу между двумя вертикальными участками лотка
• Основание: 200 мм - ширина фланца, совпадающая с типовым размером лотков S5 Combitech
• Длина: 167 мм - оптимальна для плотного перекрытия угла без провисания
• Материал: сталь оцинкованная - прочная, жесткая основа
• Покрытие: горячее цинкование - слой цинка формируется методом погружения, обеспечивает долгую защиту от коррозии
• Толщина материала: 0,6 мм - достаточна для механической устойчивости, но не создаёт избыточного веса
• Цвет: серый - унифицированный цвет всей серии S5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ(1,5) - допущена к эксплуатации в умеренных и холодных климатах, включая неотапливаемые помещения
• Тип крепления: защелка - быстрый монтаж без инструментов
• Шарнирное крепление: да - позволяет открывать крышку под углом до 90° для обслуживания кабелей

Совместимость и монтаж

Крышка CS 45 совместима исключительно с лотками серии S5 Combitech. Монтируется на уже установленные угловые соединения лотков. Защелки фиксируются в пазах боковых стенок лотка - достаточно прижать крышку до характерного щелчка. Шарнир позволяет снять её одной рукой, не отсоединяя полностью. Для достижения степени защиты IP44 необходимо использовать вместе с уплотнительными пластинами (дополнительно заказываются).

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и климатическому исполнению УХЛ(1,5). Горячее цинкование соответствует ГОСТ 14918 и обеспечивает срок службы более 15 лет в условиях повышенной влажности. Сертификация продукта подтверждает соответствие нормам для промышленных кабельных систем.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - особенно важно в солевых, влажных или химически активных средах
• Быстрая установка и демонтаж - защелка и шарнир позволяют работать без гаечных ключей
• Совместимость с уплотнителями - при необходимости достигается уровень IP44
• Жесткая конструкция - не деформируется при случайном контакте или легком давлении
• Единый дизайн с другими элементами S5 Combitech - удобство комплектования и эстетичность трассы

Ограничения применения

• Не применяется на внешних углах - предназначена только для внутренних 45°
• Не подходит для лотков других серий - несовместима с S3, S7 или аналогами от других производителей
• Без уплотнительных пластин не обеспечивает защиту выше IP30
• Не рассчитана на постоянное погружение в воду - не является водонепроницаемой, только влагостойкой
• Толщина 0,6 мм делает её чувствительной к ударным нагрузкам - не следует использовать там, где возможны механические повреждения (например, в местах прохода транспорта)

Примеры использования

• Закрытие угла между двумя вертикальными лотками в цехе с мойкой оборудования
• Защита кабелей в подвале с высокой влажностью и капельным конденсатом
• Прокладка силовой трассы в лаборатории с частыми влажными уборками
• Обустройство кабельной трассы на морском терминале - устойчивость к солевому туману

Практические советы

• Перед монтажом проверьте, что лоток имеет правильный угол 45° - иначе крышка не защелкнется
• Для максимальной защиты используйте уплотнительные пластины (артикулы в каталоге S5 Combitech) - они устанавливаются по краям крышки
• Не затягивайте защелки слишком сильно - это может повредить шарнир
• При замене старой крышки - снимите её осторожно, чтобы не повредить кромки лотка
• Артикул 38224hdz - единственный вариант для этой модели; другие цвета или материалы в серии недоступны
