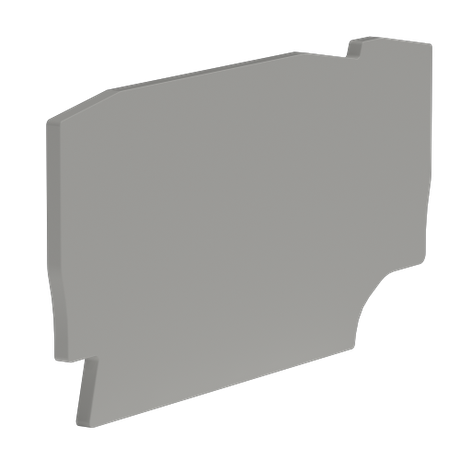

Крышка для клеммы 3 точки подключения на 2,5 кв.мм | ZEFC211GR DKC ДКС

Крышка для клеммы 3 точки подключения на 2,5 кв.мм от DKC (ДКС), артикул zefc211gr, предназначена для защиты соединений в клеммах серии Quadro. Она обеспечивает безопасную изоляцию проводов, предотвращает случайный доступ к токоведущим частям и улучшает внешний вид сборки.

Назначение и область применения

Крышка для клеммы 3 точки подключения на 2,5 кв.мм используется для закрывания клеммных соединений с тремя контактами, рассчитанными на сечение провода до 2,5 мм2. Применяется в распределительных щитах, автоматических выключателях, устройствах управления и других местах, где требуется надежная изоляция и защита от внешних воздействий. Подходит для промышленного оборудования, систем автоматизации и бытовых установок.

Технические характеристики

• Тип изделия: крышка клеммная защелкивающегося типа
• Максимальное сечение провода: 2,5 мм2
• Количество точек подключения: 3
• Толщина материала: 1,5 мм
• Цвет: серый
• Класс воспламеняемости: V0 - материал самозатухающий, не поддерживает горение
• Наличие концевой пластины: да - позволяет герметично закрывать край клеммы

Совместимость и монтаж

Крышка для клеммы 3 точки подключения на 2,5 кв.мм совместима исключительно с клеммами серии Quadro от DKC, имеющими три контакта и соответствующую геометрию корпуса. Устанавливается путём плотного защелкивания - никаких инструментов не требуется. Концевая пластина фиксируется автоматически при полном введении крышки. Перед установкой убедитесь, что клемма полностью заполнена проводами и не имеет повреждений.

Безопасность и стандарты

Материал крышки соответствует классу воспламеняемости V0 по UL 94 - это гарантирует, что она не будет распространять пламя даже при локальном перегреве. Соответствует требованиям безопасности для электроустановок в помещениях с повышенной опасностью поражения током.

Преимущества

• Автоматическое защелкивание - удобство монтажа без болтов и инструментов
• Высокая механическая прочность благодаря толщине 1,5 мм
• Изоляционные свойства снижают риск пробоя и замыкания
• Концевая пластина предотвращает попадание пыли и влаги внутрь клеммы
• Стандартный серый цвет обеспечивает единый визуальный стиль в комплектации Quadro

Ограничения применения

• Не применяется для клемм с другим количеством контактов (например, 2 или 4)
• Не подходит для проводов сечением более 2,5 мм2 - возможен зазор и потеря защиты
• Не предназначен для эксплуатации вне помещений без дополнительной защиты от осадков
• Не рекомендуется использовать в условиях постоянного механического давления или ударных нагрузок

Примеры использования

• Закрытие клемм в DIN-рейке внутри силового шкафа на заводе
• Финальная изоляция соединений в системе управления конвейера
• Установка после подключения терморегуляторов или реле в жилом доме
• Обеспечение безопасности при обслуживании распределительных щитов в офисах и торговых центрах

Практические советы

• Перед установкой крышки проверьте, чтобы все провода были правильно затянуты - слабый контакт увеличивает нагрев и снижает эффективность защиты
• Если крышка плохо защелкивается - возможно, клемма деформирована или грязная; очистите поверхность перед монтажом
• Артикул zefc211gr всегда используйте только с клеммами серии Quadro - другие модели не обеспечивают герметичности
• Рекомендуется хранить крышки в оригинальной упаковке - они легко ломаются при механическом воздействии
