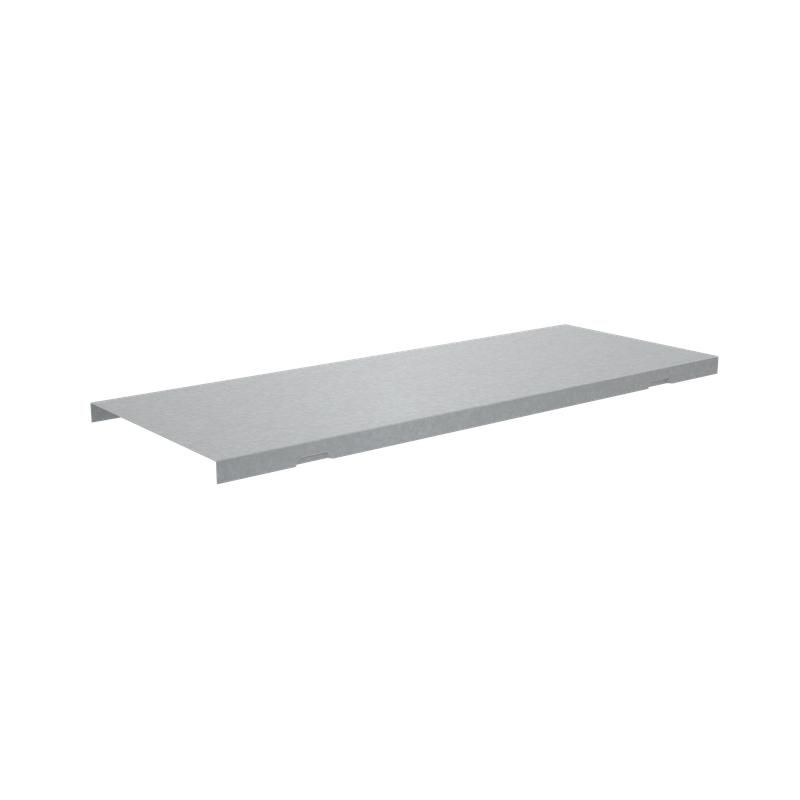

Крышка для ответвителя T-образ. вертикал. переходник с разворотом трассы на 90град. 100-200 сталь 0.55мм "ПЛЮС" (нижняя часть больше исходной) KTDPVplus90-100-200 КМ PL4026 КМ-Профиль

Крышка на вертикальный Т-ответвитель переходник 100–200 мм с разворотом трассы на 90 градусов (нижняя часть больше исходной) от бренда КМ-Профильт предназначена для закрывания и защиты ответвительного узла в кабельном лотке, где требуется изменить направление трассы на 90°. Артикулы pl4026, ktdpvplus90*100-200 и ktdpvplus90-100-200 относятся к одной модели, совместимой с системой PLUS. Изделие обеспечивает надежную герметизацию соединения, сохраняя доступ к кабелям при необходимости.

Назначение и область применения

Эта крышка применяется для завершения вертикального Т-образного переходника между двумя участками кабельного лотка, когда нижний канал шире верхнего - например, при переходе от лотка 100 мм к 200 мм. Она защищает кабели от пыли, случайных контактов, механических ударов и попадания посторонних предметов. Подходит для установки в помещениях: производственные цеха, серверные комнаты, офисные здания, торговые комплексы. Применяется в составе сборных кабельных систем, где важна скорость монтажа и возможность последующего обслуживания.

Технические характеристики

• Материал: сталь оцинкованная, толщиной 0,55 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерный, прочный слой цинка, устойчивый к коррозии
• Тип крепления: защелки - быстрое закрепление и демонтаж без инструментов
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в закрытых помещениях с контролируемой температурой и влажностью, согласно ГОСТ 15150-69
• Размеры: подходит для переходника 100–200 мм с углом 90°, нижняя часть шире

Совместимость и монтаж

Крышка совместима только с Т-ответвителями серии PLUS шириной 100 мм, имеющими аналогичный переход к 200 мм. Устанавливается сверху на уже собранный переходник. Для монтажа достаточно совместить кромки крышки с выступами корпуса и плотно придавить до щелчка защелок. Снимать крышку можно вручную - просто потяните её вверх, зацепив пальцами за край. Не требует сверления, болтов или других крепежей. Перед установкой проверьте, что внутренние поверхности переходника не имеют деформаций - иначе защелки не будут фиксироваться надежно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Оцинковка по методу Сендзимира обеспечивает долговечность и соответствие нормам для электротехнических изделий в условиях сухих и слабоагрессивных сред. Не содержит токсичных материалов, безопасно для персонала и окружающей среды.

Преимущества

• Быстрая установка и снятие благодаря защелкам - экономия времени при монтаже и сервисном обслуживании
• Высокая стойкость к коррозии за счет качественного горячего цинкования
• Жесткая конструкция из стали 0,55 мм - не прогибается под весом кабелей или легким давлением
• Серый цвет не выгорает и не контрастирует с другими элементами системы
• Часть унифицированной системы PLUS - позволяет легко расширять или менять трассу без замены всего комплекта

Ограничения применения

Не предназначен для использования вне помещений, в сырых, агрессивных или взрывоопасных средах. Не рассчитана на постоянное воздействие воды, химических паров, солевых осадков или высокую запыленность. Нельзя применять с переходниками других серий - даже если они внешне похожи, форма и расположение защелок отличаются. Также не следует использовать при температурах ниже –25 C - материал становится более хрупким.

Примеры использования

• Закрытие Т-ответвителя в промышленном цеху, где кабельная трасса меняет направление с горизонтального на вертикальное, а затем расширяется с 100 мм до 200 мм для увеличения числа проводов
• Финальная крышка на переходнике в серверной комнате, где необходимо скрыть кабели и обеспечить доступ для диагностики
• Монтаж в торговом центре при прокладке силовой сети через этажные перекрытия с изменением ширины лотка

Практические советы

• Перед установкой убедитесь, что все кабели в переходнике уложены аккуратно - не должны торчать выше уровня крышки, иначе она не закроется полностью
• При использовании в многоквартирных домах или общественных зданиях - регулярно проверяйте состояние защелок; при частом открывании они могут износиться
• Если вам нужна крышка для переходника 100→150 мм - эта модель также подойдет, так как диапазон указан как 100–200 мм
• Не используйте инструменты для принудительного закрытия - это может повредить защелки. Только мягкое давление руками
• Артикулы pl4026, ktdpvplus90*100-200 и ktdpvplus90-100-200 - это один и тот же продукт. Разница лишь в формате записи номера в базах поставщиков
