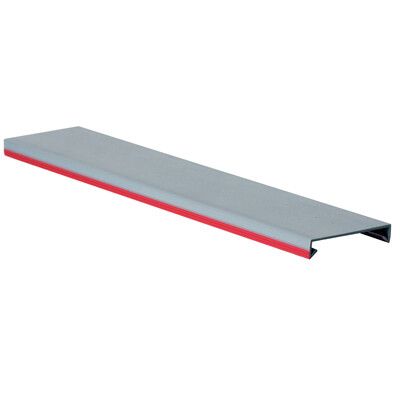

Крышка для кабель-канала перфорированного осн.80 L2000 RL DKC 00705RL ДКС

Крышка для перфорированного короба RL 80мм от DKC предназначена для закрытия и защиты проводов в перфорированных коробах серии Quadro. Артикул 00705rl обеспечивает совместимость с популярными моделями RL6, RL75 и RL12, сохраняя доступ к кабелям через предварительно выполненные отверстия.

Назначение и область применения

Крышка для перфорированного короба RL 80мм используется для защиты внутренней проводки от пыли, влаги, механических повреждений и случайного контакта. Применяется в системах распределения кабелей на промышленных объектах, в цехах, на станциях управления, в офисных помещениях и других местах, где требуется открытая, но защищенная маршрутизация проводов.

Технические характеристики

• Ширина: 80 мм - соответствует стандартному шагу перфорированных коробов RL
• Тип изделия: крышка для перфорированного короба
• Материал: ПВХ - устойчив к коррозии, химически инертен, не проводит ток
• Цвет: светло-серый - сочетается с корпусами серии Quadro, не выгорает на солнце
• Тип крепления: защелка - быстрое монтирование и демонтаж без инструментов
• Совместимость: короба RL6, RL75, RL12

Совместимость и монтаж

Крышка для перфорированного короба RL 80мм плотно фиксируется на коробах серии RL6, RL75 и RL12 благодаря системе защелок. Для установки достаточно совместить край крышки с краем короба и слегка надавить - защелки автоматически зафиксируют её. Монтаж возможен как на горизонтальной, так и на вертикальной поверхности. Открытые отверстия позволяют выводить кабели без дополнительной резки или сверления.

Безопасность и стандарты

Изделие изготовлено из самозагасающего ПВХ, соответствует требованиям безопасности для электромонтажных систем. Не содержит галогенов, безопасно при возникновении перегрева. Соответствует общепринятым нормам для внутри помещений, однако не предназначен для постоянного нахождения под прямыми осадками или в условиях повышенной влажности вне герметичных сред.

Преимущества

• Быстрая установка и снятие - не требуются шурупы или инструменты
• Удобный доступ к кабелям - отверстия расположены по всей длине крышки
• Стойкость к механическому воздействию - материал ПВХ не деформируется при легком давлении
• Эстетичный вид - цвет и форма гармонируют с другими элементами системы Quadro
• Не требует обслуживания - не ржавеет, не нуждается в смазке

Ограничения применения

• Не предназначена для использования на открытом воздухе без дополнительной защиты от атмосферных осадков
• Не рекомендуется применять в зонах с высокими температурами выше +60 C
• Не подходит для коробов других серий (например, RLS, RLM) - несовместима по форме и размеру защелок
• Не обеспечивает полную герметичность - не заменяет IP65/IP67-корпуса

Примеры использования

• Закрытие верхней части перфорированного короба на конвейере в пищевой промышленности
• Формирование аккуратного кабельного канала в серверной комнате
• Защита проводов управления на станках с ЧПУ
• Монтаж в распределительных щитах с открытой трассой

Практические советы

• Перед установкой проверьте, чтобы короб был правильно установлен и не имел перекосов - иначе защелки могут не зафиксироваться
• Если необходимо вывести кабель через отверстие, сделайте его чуть больше, чем диаметр жилы, чтобы не повредить изоляцию
• При частом открывании крышки (например, для диагностики) используйте аккуратные движения - многократные усилия могут износить защелки
• Артикул 00705rl можно комбинировать с крышками других ширин, если система собрана из нескольких участков - все элементы серии Quadro взаимозаменяемы
• Не применяйте силовые методы (молоток, плоскогубцы) для установки - это может вызвать трещины в ПВХ
