Крышка для угла горизонтального изменяемого 0-45град. осн.200 сталь "ПЛЮС" KIGLplus200 оцинк. КМ PL12392 КМ-Профиль

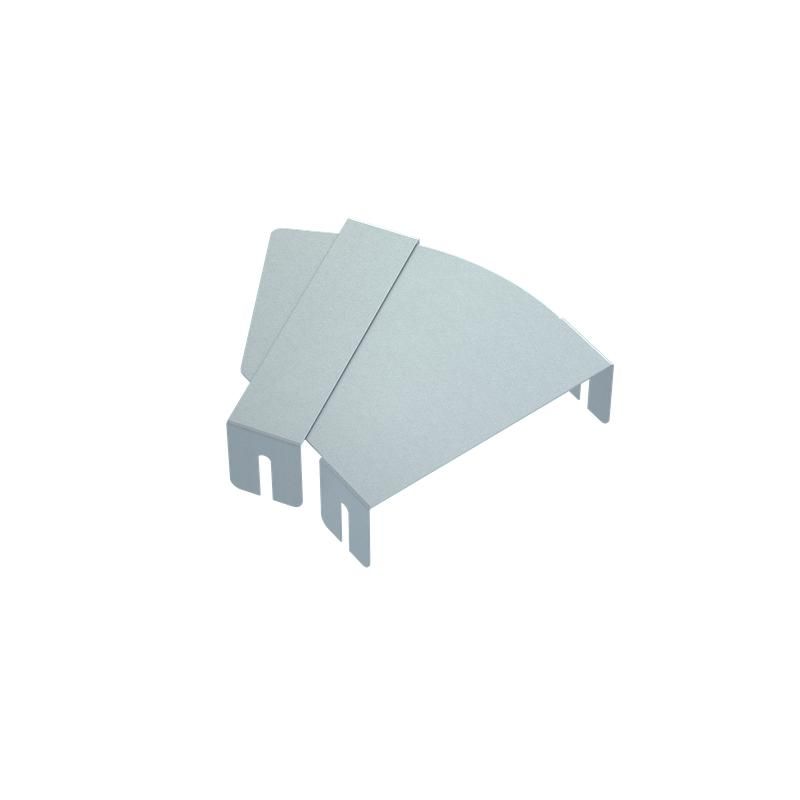

Крышка для угла горизонтального изменяемого 0–45 градусов основание 200 сталь оцинкованная КМ - элемент системы кабельных трасс, предназначенный для защиты соединений в горизонтальных поворотах под углом до 45°. Произведена компанией КМ-Профиль, артикул pl12392, совместима с лотками серии PLUS и обеспечивает надёжную герметичность при сохранении возможности быстрого обслуживания.

Назначение и область применения

Крышка для угла горизонтального изменяемого 0–45 градусов основание 200 сталь оцинкованная КМ используется для закрывания поворотных участков кабельных лотков, где траектория трассы меняется в горизонтальной плоскости. Применяется там, где требуется защита кабелей от пыли, механических ударов и случайного контакта, но не требуются высокая степень герметизации или защита от воды.

Подходит для установки в помещениях: производственные цеха, офисные здания, торговые комплексы, серверные комнаты. Не рекомендуется для открытых площадок, сырых помещений или агрессивных сред.

Технические характеристики

• Основание: 200 мм - ширина лотка, для которого предназначена крышка;
• Угол регулировки: 0–45° - позволяет менять направление трассы в горизонтальной плоскости;
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость за счёт равномерного цинкового покрытия;
• Фиксация: привинчивается саморезами к бортам лотка - обеспечивает прочное крепление и возможность демонтажа;
• Стандарт эксплуатации: ГОСТ 15150-69 - рассчитана на работу в условиях сухого и слабоагрессивного климата.

Совместимость и монтаж

Крышка для угла горизонтального изменяемого 0–45 градусов основание 200 сталь оцинкованная КМ совместима исключительно с лотками серии PLUS, имеющими такое же основание 200 мм. Установка возможна только на уже смонтированный поворотный угол того же типа.

Монтаж выполняется в два этапа:

1. Закрепите поворотный угол на лотках, выставив нужный угол (от 0 до 45°);
2. Положите крышку сверху и зафиксируйте её саморезами через отверстия в бортах - не затягивайте слишком сильно, чтобы не деформировать оцинкованное покрытие.

Для обслуживания кабелей крышку легко снимают - достаточно открутить крепления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ - допускает применение в помещениях с нормальным уровнем влажности и отсутствием химически активных паров. Не имеет сертификации по взрывозащите, не предназначен для зон с риском возгорания или взрыва.

Преимущества

• Регулируемый угол - позволяет адаптировать трассу под реальные условия прокладки без замены детали;
• Оцинкованная сталь - долговечность в обычных условиях эксплуатации, устойчивость к ржавчине;
• Простой демонтаж - не требует специальных инструментов для доступа к кабелям;
• Единая система - совместима с другими элементами серии PLUS, что упрощает проектирование и ремонт.

Ограничения применения

• Не использовать во влажных помещениях (бани, подвалы, холодильные камеры) - цинк со временем окисляется;
• Не применять на открытом воздухе - осадки и перепады температур снижают срок службы;
• Не подходят для агрессивных сред: химические производства, кислотные/щелочные зоны;
• Не предназначена для нагрузок выше веса собственной конструкции - не служит опорой для оборудования или других элементов.

Примеры использования

• Защита кабелей на заводе при переходе между двумя линиями конвейера под углом 30°;
• Прокладка силовых кабелей в административном здании, где трасса должна обойти колонну;
• Обустройство кабельной трассы в серверной комнате с изменением направления вокруг HVAC-системы.

Практические советы

• Перед монтажом проверьте, что лоток серии PLUS имеет именно основание 200 мм - другие размеры не совместимы;
• При использовании в пыльных помещениях периодически очищайте внутреннюю поверхность крышки - скопление пыли может влиять на теплоотвод кабелей;
• Не используйте металлические щётки при чистке - они царапают цинковое покрытие; лучше мягкая ткань и сжатый воздух;
• Если угол часто открывается для обслуживания - запаситесь дополнительными саморезами, так как резьба в оцинкованной стали может износиться после нескольких циклов.
