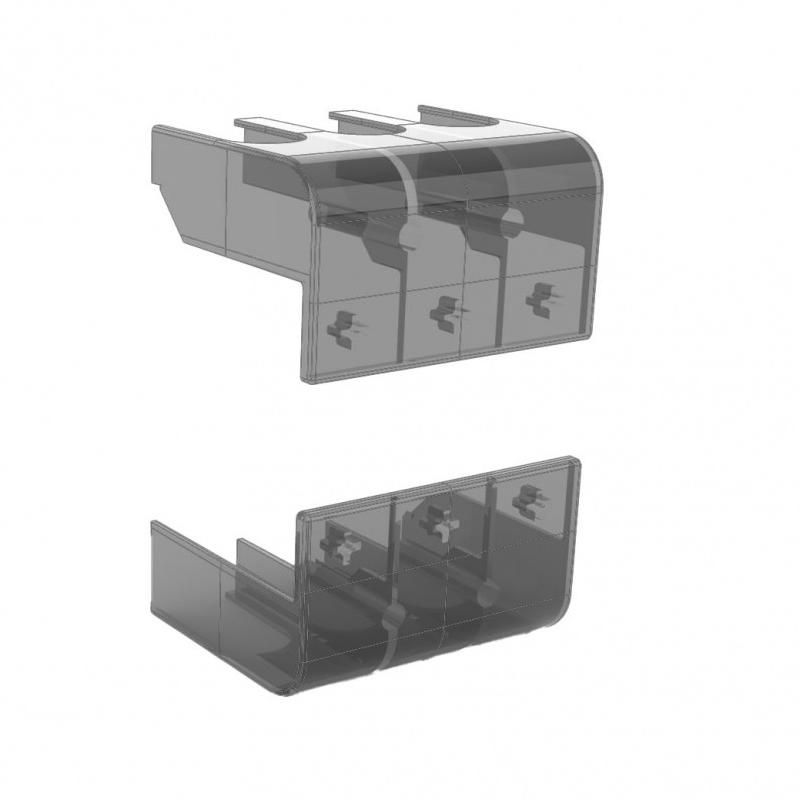

Крышка клеммная OptiSwitch DI 125 А, 690 В КЭАЗ (Курский электроаппаратный завод) 332096

Крышка клеммная OptiSwitch DI-80-125 от КЭАЗ защищает токоведущие части трёхполюсного выключателя-разъединителя на ток до 125 А, предотвращая случайное прикосновение и попадание посторонних предметов. Артикул 332096 совместим с сериями OptiSwitch DI и применяется в распределительных щитах, на станках и в бытовых электросетях.

Назначение и область применения

Крышка клеммная OptiSwitch DI-80-125 устанавливается поверх контактной группы трёхполюсных выключателей-разъединителей КЭАЗ с номинальным током 80–125 А. Она служит для изоляции и физической защиты клемм и шин, исключая риск поражения током и замыканий между фазами. Применяется в распределительных щитах жилых домов, промышленных панелях, системах автоматизации и на станочном оборудовании, где требуется безопасное отключение питания.

Технические характеристики

• Номинальный ток: 125 А - рассчитана на работу с максимальными нагрузками, соответствующими классу выключателей OptiSwitch DI
• Номинальное напряжение: 690 В - подходит для сетей переменного тока до 690 В, включая промышленные системы
• Количество полюсов: 3 - полностью закрывает три фазы одновременно
• Тип зажима: Безвинтовой - совместима с выключателями, использующими зажимы типа Push-in
• Степень защиты IP40 - защищает от твердых объектов более 1 мм (например, отверток, проволоки), но не от воды
• Материал корпуса: Пластик с классом воспламеняемости V0 - самозагасающий, не распространяет пламя
• Модульное исполнение: Да - легко монтируется в стандартные DIN-рейки и компактные щитовые решения
• Форма: Прямоугольная - точно соответствует габаритам выключателей OptiSwitch DI
• Гарантийный срок: 60 месяцев - длительная надёжность при соблюдении условий эксплуатации

Совместимость и монтаж

Крышка OptiSwitch DI-80-125 устанавливается **только** на выключатели-разъединители серии OptiSwitch DI с номиналом 80–125 А. Не подходит для других моделей, даже от КЭАЗ, если они не относятся к этой серии. Монтаж выполняется вручную: крышку плотно накладывают сверху на клеммы, пока она не защёлкнется. Нет необходимости в инструменте - фиксация происходит за счёт механических зацепов. Убедитесь, что выключатель находится в положении «OFF» перед установкой крышки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Класс воспламеняемости V0 гарантирует, что материал не поддерживает горение после удаления источника огня. Степень защиты IP40 обеспечивает соответствие нормам для внутреннего монтажа в закрытых щитах. Не предназначена для использования во влажных средах, на улице или в помещениях с высокой запылённостью.

Преимущества

• Ускоряет обслуживание - позволяет быстро проверить состояние контактов без демонтажа всего устройства
• Снижает риск аварий - исключает случайное касание токоведущих частей при работе рядом со щитом
• Не требует инструментов - установка и снятие происходят одним движением рук
• Сохраняет целостность герметичности - не нарушает степень защиты самого выключателя

Ограничения применения

• Не используется с выключателями током менее 80 А или более 125 А - не подходит для OptiSwitch DI-16/32/63
• Не предназначена для открытого монтажа - IP40 не защищает от брызг, пыли и влаги
• Не совместима с другими брендами - только с оригинальными выключателями КЭАЗ OptiSwitch DI
• Запрещено использовать при температуре выше +60 C - материал теряет прочность при перегреве

Примеры использования

• Щитовая камера в квартире - крышка защищает основной входной рубильник от детей и ремонтников
• Производственный участок - предотвращает случайное задевание клемм при обслуживании станков
• Распределительный пункт - снижает вероятность короткого замыкания при наличии сторонних металлических предметов
• Резервная система питания - обеспечивает безопасность при переключении между основной и резервной линией

Практические советы

• Перед установкой крышки всегда отключите питание и убедитесь, что выключатель находится в положении «Выкл»
• Проверьте, чтобы шины были правильно установлены и не торчали выше уровня клемм - иначе крышка не защёлкнётся
• Не используйте силу при монтаже - если крышка не ложится, проверьте совместимость модели и наличие повреждений
• При плановой диагностике - снимайте крышку, осматривайте контакты на окисление и нагрев, затем устанавливайте обратно
• Храните запасные крышки в сухом месте - пластик может деформироваться при воздействии прямого солнечного света
