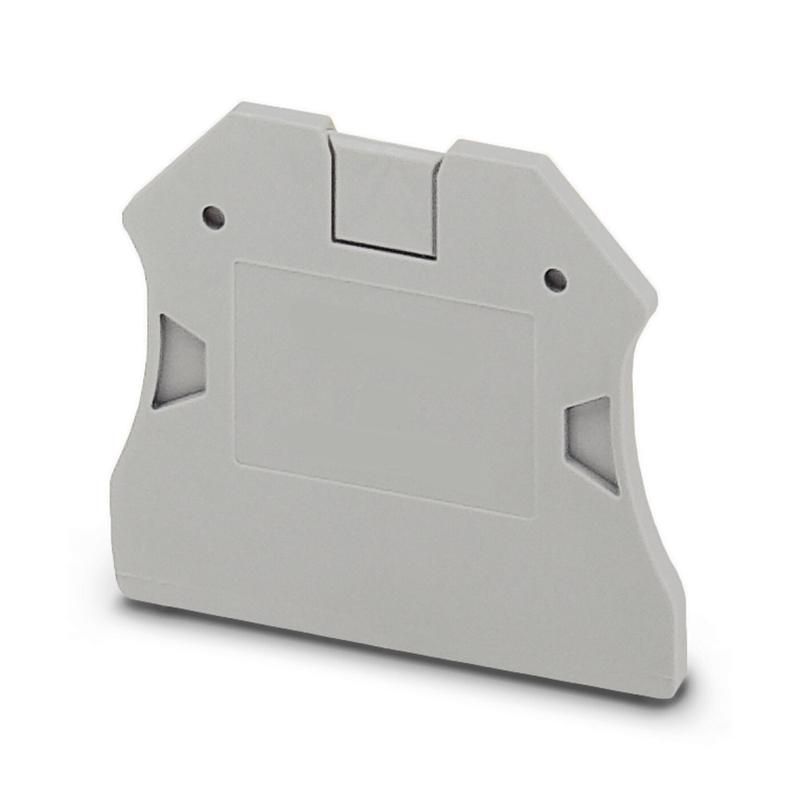

Крышка концевая K-KHB 2.5/10-2 (К-КНВ 2,5/10-2) СТЭЗ 11000005

Крышка концевая 2,5/10-2 от бренда СТЭЗ (артикул 11000005) предназначена для герметизации и изоляции открытых контактов на клеммах серии KHВ 2,5. Простая, надёжная деталь, которая защищает от случайного прикосновения и внешних воздействий.

Назначение и область применения

Крышка концевая 2,5/10-2 используется для закрывания свободного торца клеммных соединений, чтобы предотвратить доступ к токоведущим частям. Подходит для установки на клеммы KHВ 2,5-2, KHВ 2,5-4, KHВ 2,5-6 и KHВ 2,5-10. Обеспечивает безопасную изоляцию в распределительных щитах, пультах управления, оборудовании автоматизации и других местах, где есть открытые клеммы.

Технические характеристики

• Тип: торцевая заглушка (концевая пластина)
• Материал: термостойкий пластик
• Толщина стенки: 2,2 мм
• Размеры: длина 47 мм, ширина 2,2 мм, высота 39,8 мм
• Цвет: серый
• Рабочий температурный диапазон: от -60 C до +105 C

Совместимость и монтаж

Крышка концевая 2,5/10-2 совместима исключительно с клеммами серии KHВ 2,5. Устанавливается вручную - просто вставляется на торец клеммы до характерного щелчка. Нет необходимости в инструменте. Крепление механическое, не требует фиксации болтами или клеем. Для правильной установки убедитесь, что клемма полностью заполнена проводником и не имеет повреждений корпуса.

Безопасность и стандарты

Крышка концевая 2,5/10-2 обеспечивает базовую электроизоляцию согласно требованиям к устройствам низкого напряжения. Соответствует аналогу D-UT 2,5/10, применяемому в европейских системах. Не является взрывозащитным элементом - не предназначен для зон с повышенной опасностью возгорания или взрыва.

Преимущества

• Устойчивость к широкому диапазону температур - работает даже в холодных складах и жарких помещениях
• Высокая механическая прочность материала - выдерживает нагрузки при сборке и обслуживании
• Стандартный цвет - легко отличить от других типов заглушек
• Не требует замены при обычном сроке службы клеммы

Ограничения применения

• Не применяется с другими типами клемм - несовместима с клеммами 4 мм2, 6 мм2 или других серий
• Не рассчитана на использование в условиях постоянного погружения в жидкости - не имеет защиты IP67 или выше
• Не рекомендовано использовать в средах с агрессивными химическими веществами - материал не устойчив к растворителям и маслам

Примеры использования

• Изоляция последней клеммы в ряду на DIN-рейке в силовом щите
• Защита свободного вывода на контроллере PLC после завершения подключения
• Герметизация клемм на конвейерных лентах в пищевой промышленности
• Финишная отделка клеммной колодки в системах освещения и HVAC

Практические советы

• Перед установкой проверьте, что клемма плотно затянута - слабый контакт может вызвать перегрев и деформацию крышки
• При использовании в условиях вибраций (например, на станках) убедитесь, что крышка плотно сидит - она не имеет дополнительной фиксации
• Если нужна защита от пыли и влаги - комбинируйте крышку с герметичными клеммами или используйте дополнительные кожухи
• Артикул 11000005 - единственный номер для заказа этой модели; другие артикулы СТЭЗ не подходят
