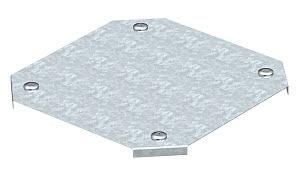

Крышка крестообразной секции 100мм (DFK 100 FS) | 7128614 OBO Bettermann

Крышка крестообразной секции 100мм от OBO BETTERMANN (артикул 7128614, DFK 100 FS) предназначена для закрытия крестообразных соединений в кабельных лотках из оцинкованной стали, обеспечивая безопасную и герметичную защиту кабелей в промышленных условиях.

Назначение и область применения

Крышка крестообразной секции 100мм используется для перекрытия крестообразных переходов между четырьмя направлениями кабельных лотков. Она защищает кабели от механических повреждений, пыли и внешних воздействий, сохраняя доступ к проводкам при необходимости обслуживания. Применяется в системах распределения электроэнергии и связи на заводах, в цехах, на транспорте и в других объектах с высокой плотностью кабельных трасс.

Технические характеристики

• Тип изделия: крышка лотка крестообразного типа
• Размер: 100 мм - соответствует стандартному внутреннему размеру крестообразного участка лотка
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: слой цинка для защиты от коррозии
• Тип крепления: замковый механизм - фиксация без инструментов
• Обозначение производителя: DFK 100 FS

Совместимость и монтаж

Крышка совместима с кабельными лотками OBO BETTERMANN серии DFK 100, имеющими крестообразный переход. Устанавливается на уже собранный лоток без сверления или болтов. Для монтажа достаточно совместить кромки крышки с гранями лотка и надавить до щелчка - замки автоматически фиксируют её. Открытие осуществляется тем же способом: легким поднятием края крышки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных кабельных систем. Материал - оцинкованная сталь - устойчив к коррозии и не выделяет токсичных веществ. Крышка не является элементом электрической изоляции; она служит исключительно механической защитой.

Преимущества

• Замковое крепление позволяет быстро открывать и закрывать крышку без инструментов
• Оцинкованная сталь обеспечивает долговечность даже в агрессивных средах
• Точное соответствие размеру 100 мм гарантирует плотное прилегание без зазоров
• Удобна для частых проверок и модификаций кабельных трасс

Ограничения применения

• Не предназначена для использования вне системы кабельных лотков OBO DFK 100
• Не рассчитана на нагрузки выше веса самой крышки - не следует использовать как рабочую поверхность
• Не обеспечивает степень защиты IP - не применяется во влажных или пыльных помещениях без дополнительной герметизации
• Не подходит для кабельных лотков другого размера (например, 50 мм или 200 мм)

Примеры использования

• Фиксация кабелей в кросс-узлах на производственных линиях
• Переходы между этажами в многоэтажных зданиях с кабельными каналами
• Распределительные шкафы с множеством входящих/исходящих кабелей
• Логистические центры и складские комплексы с плотной кабельной сетью

Практические советы

• Перед установкой убедитесь, что крестообразный участок лотка собран правильно - все стороны должны находиться в одной плоскости
• При многократном открывании проверяйте состояние замков - они могут ослабнуть после десятков циклов
• Для работы в местах с повышенной запылённостью рекомендуется дополнительно применять герметизирующие ленты или уплотнители
• Артикул DFK 100 FS указывает на серию - используйте эту информацию при заказе запчастей или аналогов
• Крышка крестообразной секции 100мм - часть единой системы OBO BETTERMANN; сочетайте её с другими элементами этой серии для гарантированной совместимости
