Крышка лотка монтажного углового тройникового горизонтального ЛРТГ.100.15.353.1,2.2 - Н0122470132 СОЭМИ

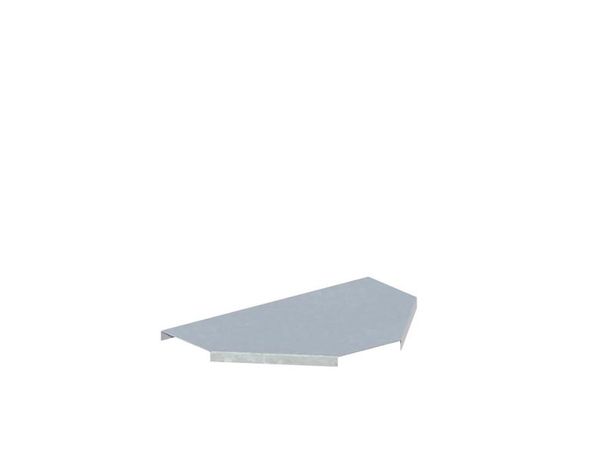

Крышка для ответвителя Т-образного основания 100 мм сталь 1,2 мм оцинкованная ЛМсК-Т цУТ2.5 предназначена для закрытия Т-образного ответвителя в кабельном лотке, защищая кабели от механических повреждений, пыли и влаги. Произведённая компанией СОЭМИ, эта крышка соответствует требованиям ТУ 3449-010-05774835-2005 и совместима с лотками того же типа и размера.

Назначение и область применения

Крышка для ответвителя Т-образного основания 100 мм сталь 1,2 мм оцинкованная ЛМсК-Т цУТ2.5 используется для герметичного закрывания Т-образного соединения в кабельных лотках. Применяется там, где требуется временный или постоянный доступ к кабелям - например, на участках с пересечением трасс, у распределительных щитов или возле оборудования, требующего обслуживания. Подходит для установки внутри помещений и в условиях повышенной влажности, при соблюдении температурного режима.

Технические характеристики

• Тип изделия: крышка для лотка тройникового (Т-образного)
• Материал: сталь, толщиной 1,2 мм
• Покрытие: оцинкованное по технологии Сендзимира
• Габариты: длина 353 мм, высота 10 мм
• Цвет: серый
• Тип крепления: винтовое (с возможностью демонтажа)
• Исполнение: угловое (соответствует форме Т-образного ответвителя)
• Климатическое исполнение: УТ2,5 (работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Крышка для ответвителя Т-образного основания 100 мм сталь 1,2 мм оцинкованная ЛМсК-Т цУТ2.5 рассчитана исключительно на монтажные лотки того же типоразмера - с шириной 100 мм и Т-образным переходом. Для установки используются винты, которые вворачиваются в заранее подготовленные отверстия в боковых стенках лотка. Монтаж выполняется после прокладки кабелей. При необходимости замены или проверки кабелей крышка легко снимается без повреждения конструкции. Не совместима с лотками других форм (например, прямоугольных или круглых) и другого размера.

Безопасность и стандарты

Производство крышки выполнено в соответствии с техническими условиями ТУ 3449-010-05774835-2005. Оцинкованное покрытие обеспечивает коррозионную стойкость, что снижает риск аварий из-за разрушения корпуса. Климатическое исполнение УТ2,5 позволяет использовать изделие в помещениях с нормальной влажностью и в неотапливаемых зонах, таких как чердачные этажи, подвалы, производственные площадки. Нет требований к электрической изоляции - крышка не является элементом электроустановки, а лишь защитным кожухом.

Преимущества

• Высокая прочность благодаря толщине стали 1,2 мм - выдерживает случайные нагрузки при эксплуатации
• Оцинкованное покрытие по Сендзимиру гарантирует долговечность даже в условиях повышенной влажности
• Винтовое крепление позволяет многократно открывать и закрывать крышку без потери герметичности
• Угловая форма точно соответствует профилю Т-образного ответвителя, исключая зазоры и провисание
• Серый цвет не выгорает на свету и хорошо сочетается с другими элементами кабельных систем

Ограничения применения

• Не предназначена для наружной установки под открытым небом - не имеет степени защиты IP
• Не рекомендуется для сред с агрессивными химикатами, кислотами или солями - оцинковка может разрушаться
• Не подходит для лотков с другой шириной (менее или более 100 мм)
• Не обеспечивает электрическую изоляцию - не заменяет изолирующие элементы
• Не применяется в местах с частыми ударными нагрузками - не является противоударным кожухом

Примеры использования

• Закрытие Т-образного ответвителя в кабельном лотке на производстве, где кабели подходят к станкам с трех сторон
• Фиксация над точкой ответвления в шахте или техническом коридоре для защиты от пыли и случайных контактов
• Использование в системах автоматизации на пищевых предприятиях, где важна чистота и легкий доступ к кабелям
• Монтаж в распределительных пунктах, где требуется периодическая диагностика и переупаковка кабелей

Практические советы

• Перед монтажом убедитесь, что внутренний профиль лотка точно соответствует размеру 100 мм - иначе крышка будет болтаться или не закроется
• Используйте оцинкованные или нержавеющие винты для крепления - это продлит срок службы всей сборки
• При длительном хранении держите крышку в сухом месте - хотя она оцинкована, контакт с водой в течение месяцев может вызвать белые пятна на поверхности
• Не используйте силовые инструменты при затяжке винтов - достаточно обычного шлицевого ключа, чтобы не деформировать тонкую сталь
• При замене старой крышки проверьте состояние лотка - если он прогнил, новая крышка не спасёт ситуацию
