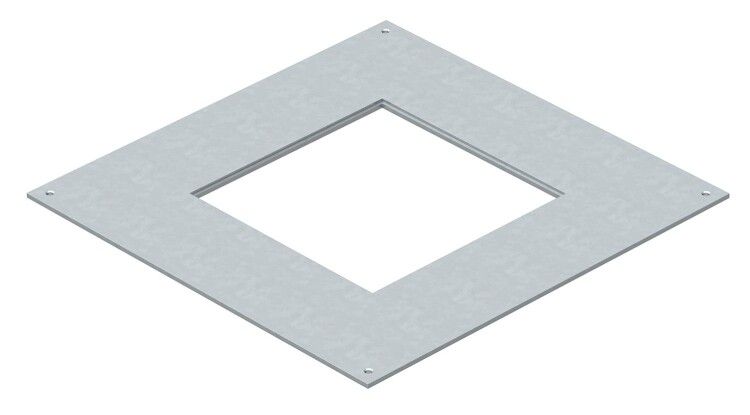

Крышка монтажного основания UZD350-3 для GES4 (сталь) (DUG 350-3 4) | 7400505 OBO Bettermann

Крышка монтажного основания UZD350-3 для GES4 (сталь) от OBO BETTERMANN предназначена для защиты и герметичного закрытия монтажных отверстий в полу, обеспечивая безопасную и эстетичную фиксацию кабельных проходов. Артикул DUG 350-3 4 совместим с системой UFS и используется там, где требуется надежная изоляция от внешних воздействий.

Назначение и область применения

Крышка монтажного основания UZD350-3 для GES4 (сталь) устанавливается поверх подготовленного отверстия в бетонной плите или другом напольном покрытии. Она служит для временного или постоянного закрытия доступа к внутренним коммуникациям - кабелям, трубам, соединительным коробкам. Применяется в промышленных зонах, цехах, логистических комплексах, офисных помещениях с подпольными кабельными каналами. Подходит для объектов с высокими требованиями к безопасности и долговечности.

Технические характеристики

• Тип изделия: крышка монтажного основания
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии, особенно в условиях повышенной влажности
• Номинальный размер: 350 мм - соответствует стандартному размеру монтажного основания UZD350-3
• Толщина материала: 4 мм - достаточна для механической прочности при нагрузках от колес транспорта и обслуживания
• Монтажное отверстие: квадратное, заглубленное на 3 мм - позволяет плотно установить заглушку DUG 350-3 4 без выступающих элементов
• Покрытие: оцинкованное - защищает от ржавчины, не требует дополнительной окраски
• Артикулы: DUG 350-3 4, 7400505

Совместимость и монтаж

Крышка UZD350-3 для GES4 (сталь) совместима исключительно с монтажными основаниями серии UZD350-3. Установка выполняется после завершения прокладки кабелей и сборки внутриполостных компонентов. Крышка фиксируется на уровне пола - её верхняя плоскость должна быть заподлицо с отделочным слоем. Для этого рекомендуется использовать раствор или самовыравнивающуюся смесь вокруг кромки. Заглушка DUG 350-3 4 вставляется в заглублённое отверстие и фиксируется механически - без клея или сварки. Нельзя применять с другими типами оснований, даже при совпадении габаритов.

Преимущества

• Высокая жесткость благодаря толщине 4 мм - выдерживает давление от пешеходов и легких тележек
• Оцинкованное покрытие снижает риск повреждений при длительной эксплуатации в сырых средах
• Заглублённое отверстие обеспечивает ровную поверхность пола - не создаёт препятствий для передвижения и уборки
• Совместимость с сертифицированной системой UFS от OBO BETTERMANN гарантирует соответствие нормам промышленной электротехники

Ограничения применения

• Не предназначен для установки в местах с постоянным движением тяжелых погрузчиков или автотранспорта - возможна деформация
• Не следует использовать в агрессивных химических средах - оцинковка не защищает от кислот и щелочей
• Требуется точное соблюдение размеров отверстия: отклонение более +-2 мм затруднит установку заглушки DUG 350-3 4
• Не подходит для открытых уличных участков - не имеет IP-защиты и не рассчитана на прямые осадки

Примеры использования

• Фиксация кабельного входа в цехе на производстве металлоизделий
• Закрытие точки подключения оборудования на конвейере в пищевой промышленности
• Интеграция в систему управления освещением в логистическом терминале
• Подключение датчиков и сигнализаций в складских помещениях с бетонным полом

Практические советы

• Перед монтажом проверьте глубину отверстия - оно должно точно соответствовать 3 мм заглубления крышки
• При заливке пола используйте уровень, чтобы крышка не возвышалась над поверхностью
• Для частого доступа к кабелям выбирайте заглушку DUG 350-3 4 с удобной ручкой - она легко извлекается
• Не применяйте шурупы или болты для фиксации - они нарушают целостность оцинковки и вызывают коррозию
• Проверяйте наличие артикула DUG 350-3 4 при заказе - именно эта заглушка предназначена для данного типа крышки
