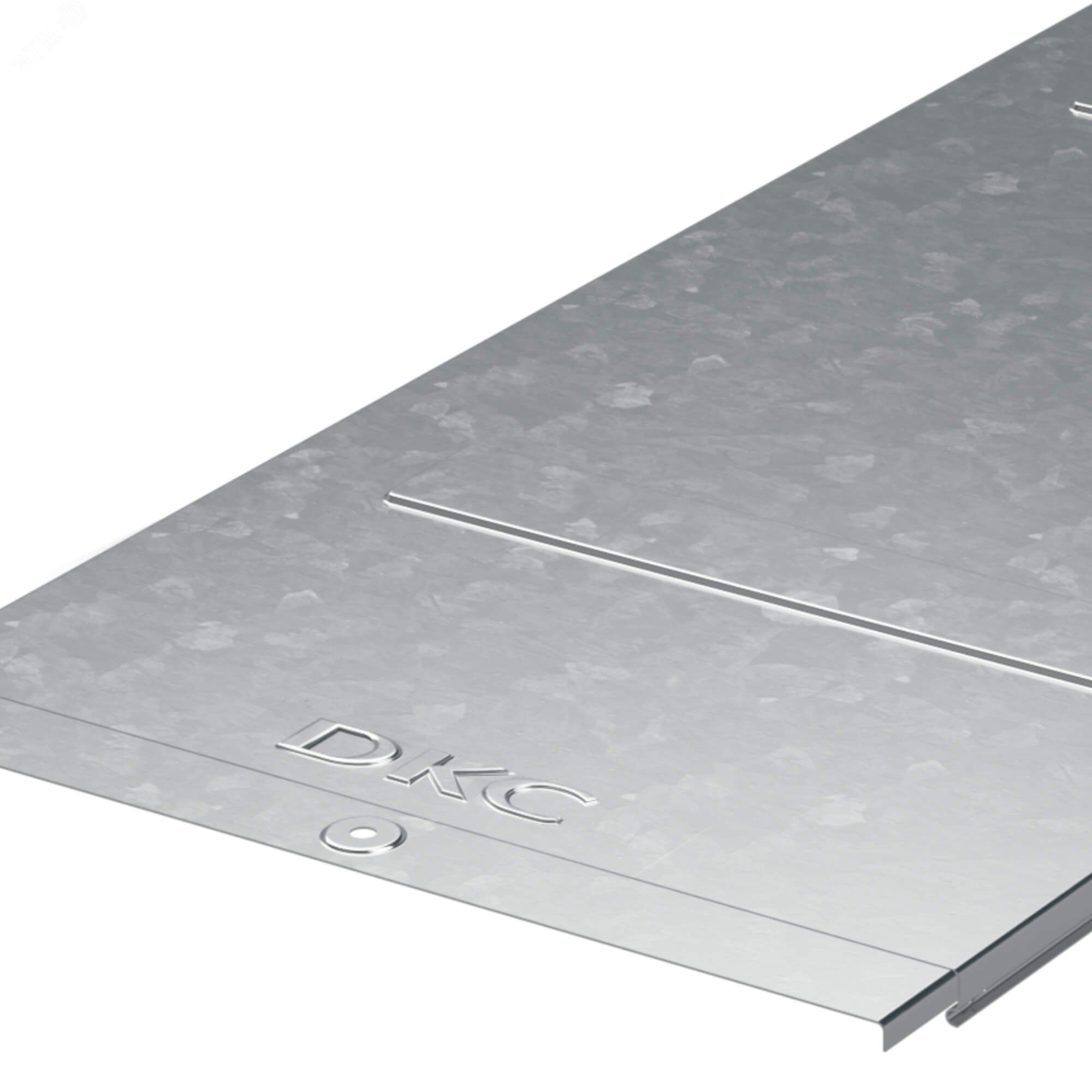

Крышка на лоток с заземлением основание 400мм L=3000мм толщина 1.0мм горячеоцинкованная - 3552610HDZ ДКС

Крышка для кабельного лотка с заземлением, основание 400 мм, длина 3000 мм, толщина 1,0 мм, горячеоцинкованная - элемент системы S5 Combitech от DKC, предназначен для закрывания кабельных лотков и обеспечения защиты проводов от внешних воздействий, а также для организации надежного заземления всей трассы.

Назначение и область применения

Эта крышка используется для герметичного закрытия кабельных лотков шириной 400 мм и длиной 3 м в системе S5 Combitech. Она защищает кабели от механических повреждений, пыли, брызг воды и посторонних предметов. Благодаря наличию заземляющего контакта, крышка обеспечивает электрическую связь между лотком и заземляющей сетью - важно для безопасной работы в помещениях с высокими требованиями к электрооборудованию. Подходит для установки на перфорированные и сплошные лотки. Применяется в промышленных объектах, на заводах, в распределительных щитах, на открытых площадках и в местах с повышенной влажностью.

Технические характеристики

• Ширина: 400 мм - соответствует стандартному шагу лотков системы S5 Combitech
• Длина: 3000 мм - совпадает с длиной базового лотка, позволяет собирать непрерывную трассу без разрывов
• Толщина материала: 1,0 мм - достаточна для жесткости и долговечности, не деформируется при монтаже
• Материал: сталь с гальванопокрытием - основа из листовой стали, покрытая слоем цинка до формования
• Покрытие: горячее цинкование - более прочное и равномерное, чем холодное, обеспечивает длительную защиту от коррозии
• Тип крепления: защелка - быстрый монтаж и демонтаж без инструментов
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Цвет: серый - единый цвет всей системы S5 Combitech, удобен для визуального контроля

Совместимость и монтаж

Крышка совместима исключительно с лотками серии S5 Combitech от DKC шириной 400 мм и длиной 3 м. Устанавливается путём защелкивания на ребра лотка - достаточно плотно прижать по всей длине. Соединение между соседними крышками происходит по принципу «папа–мама»: выступ одной крышки входит в паз следующей, образуя цельную линию. При необходимости соединение можно дополнительно зафиксировать болтами через предусмотренные отверстия. Заземление осуществляется автоматически через металлический контакт между крышкой и лотком - не требует дополнительных проводов. Уплотнители (приобретаются отдельно) увеличивают степень защиты до IP44.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и электробезопасности для промышленных кабельных систем. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461 по защите от коррозии. Материал не содержит токсичных компонентов, безопасен при работе в замкнутых пространствах. Наличие заземляющего контакта снижает риск поражения током при аварийных ситуациях.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы до 20 лет даже во влажной и агрессивной среде
• Быстрая установка и снятие без инструментов - экономит время при обслуживании кабелей
• Автоматическое заземление - не требуется прокладывать отдельные проводники
• Жесткая конструкция - не прогибается под весом кабеля или случайными нагрузками
• Единая система - все элементы S5 Combitech взаимозаменяемы и легко дополняют друг друга

Ограничения применения

• Не подходит для лотков других производителей или другой ширины - только для 400 мм
• Заземление работает только при правильной сборке с лотком; при использовании пластиковых переходников или изоляторов заземление теряется
• Не предназначена для постоянного погружения в воду - для IP67/68 нужна установка уплотнителей и другие решения
• Толщина 1 мм не рассчитана на значительные ударные нагрузки - не использовать там, где возможны падения тяжелых предметов

Примеры использования

• Производственные цеха - защита силовых и управляющих кабелей на конвейерах
• АЭС, химические заводы - устойчивость к солевому туману и агрессивным парам
• Подземные тоннели и насосные станции - защита от влаги и коррозии
• Распределительные пункты - организация чистой, заземленной трассы для кабелей связи и питания

Практические советы

• Перед монтажом проверьте, что лоток имеет ту же ширину - 400 мм - и принадлежит серии S5 Combitech
• Убедитесь, что крышка полностью защелкнулась: она должна издавать легкий щелчок и не двигаться при попытке сдвинуть её рукой
• Для условий с высокой влажностью (например, на улице или в сыром помещении) используйте уплотнители - они продлевают срок службы и повышают класс защиты
• При необходимости разборки трассы - снимайте крышку поэтапно, начиная с одного конца, чтобы не повредить защелки
• Не используйте эту крышку как несущий элемент - она не предназначена для опоры людей или оборудования
