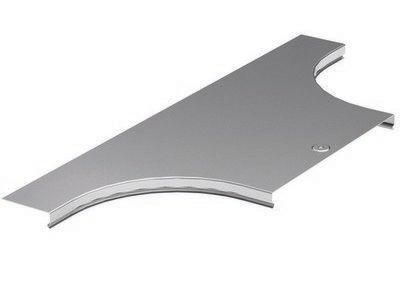

Крышка на ответвитель DL осн.50, цинк-ламельная в комплекте с метизами и пластинами PTCE | 38361KZL DKC ДКС

Крышка на ответвитель DL осн.50, цинк-ламельная, в комплекте с метизами и пластинами PTCE, DKC (ДКС) - герметичный элемент для защиты ответвлений кабелей в лотках систем S5 Combitech. Предназначена для быстрого доступа к проводникам при обслуживании и исключения попадания пыли и влаги внутрь канала.

Назначение и область применения

Крышка на ответвитель DL осн.50 используется для закрывания технологических отверстий в кабельных лотках при необходимости вывести или подключить кабель вне основной трассы. Применяется в промышленных объектах, где требуется частый доступ к кабелям - например, на участках с оборудованием, автоматикой, распределительными щитами. Подходит для установки в лотках серий S5 Combitech, совместимых с аксессуарами шириной 50 мм.

Технические характеристики

• Тип изделия: крышка-ответвитель
• Ширина: 50 мм (соответствует стандартному шагу лотков S5 Combitech)
• Материал корпуса: сталь оцинкованная
• Покрытие: цинк-ламельное (алюминий + цинк + магний)
• Цвет: светло-серый
• Тип крепления: защелкивание - без инструментов
• Комплектация: крепежные метизы и металлические пластины PTCE
• Совместимость: да, с кабельными лотками системы S5 Combitech

Совместимость и монтаж

Крышка на ответвитель DL осн.50, цинк-ламельная, в комплекте с метизами и пластинами PTCE, DKC (ДКС) устанавливается только на лотки той же ширины - 50 мм. Монтаж выполняется путём плотного защелкивания по периметру отверстия. Пластины PTCE обеспечивают жесткую фиксацию и сохраняют целостность заземления. Для правильной работы необходимо использовать все комплектные метизы - они гарантируют равномерное давление и герметичность соединения. Установка возможна как до, так и после прокладки кабелей.

Безопасность и стандарты

Цинк-ламельное покрытие соответствует требованиям к коррозионной стойкости, сравнимым с горячеоцинкованными изделиями. Элемент не содержит свинца и других запрещённых веществ. Сохраняет электрическую проводимость, что позволяет использовать его как часть контура заземления в соответствии с нормами ГОСТ Р 50571.5.54.

Преимущества

• Запечатывает отверстие без болтов - монтаж занимает несколько секунд
• Цинк-ламельное покрытие устойчиво к механическому воздействию и химической среде
• Не требует дополнительного крепежа - всё нужное есть в комплекте
• Поддерживает единый внешний вид всей системы S5 Combitech
• Легко демонтируется при плановом обслуживании или модификациях сети

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах (не имеет взрывозащиты)
• Не рассчитана на постоянное погружение в жидкость - IP-класс не указан, поэтому допускается лишь защита от брызг и пыли
• Работает только с лотками шириной 50 мм; несовместима с другими типами профилей
• Не рекомендовано применение в условиях температур ниже –30 C - материал становится менее гибким

Примеры использования

• Установка на лотке рядом с ЧПУ-станком для вывода сигнальных кабелей управления
• Фиксация ответвления питания к датчику на конвейере
• Изолирование временно неиспользуемых выходов из лотка в распределительном помещении
• Герметизация места перехода кабеля между двумя уровнями лотков

Практические советы

• Перед установкой проверьте, чтобы отверстие в лотке было точно 50 мм - даже небольшое отклонение снижает герметичность
• Обязательно используйте все пластины PTCE - они замыкают контакт заземления через крышку
• При многократном открывании/закрывании следите за состоянием защелок - при повреждении замените крышку, а не ремонтируйте её
• На объектах с высокой запылённостью периодически протирайте поверхность крышки - грязь может препятствовать полноценным защелкиванию
• Эта крышка - часть серии S5 Combitech; для унифицированной системы лучше выбирать всю фурнитуру одного бренда - DKC (ДКС)
