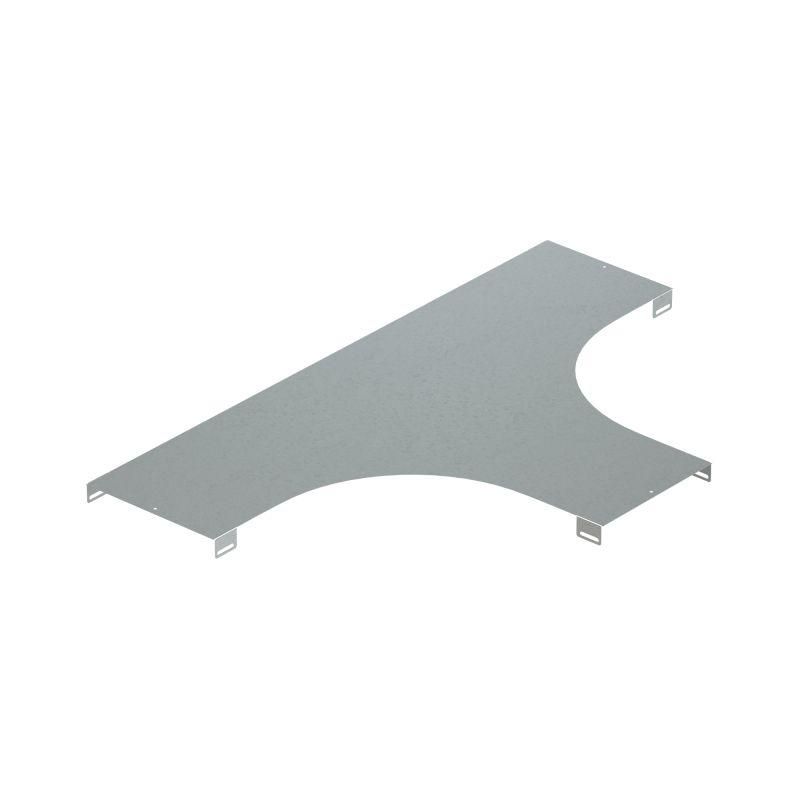

Крышка на Ответвитель Т-образный, осн.200, R=300мм, горячеоцинкованная в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0203KHDZ ДКС

Крышка на Т-образный ответвитель DKC (арт. lk0203khdz) обеспечивает герметичную защиту кабельных соединений в лестничных лотках, предотвращая попадание пыли, влаги и механических повреждений. Изделие выполнено из стали с горячим цинкованием и поставляется в комплекте с крепежом и соединительными пластинами.

Назначение и область применения

Крышка на Т-образный ответвитель DKC используется для закрытия Т-соединений в лестничных кабельных лотках с основанием 200 мм. Она защищает кабели от внешних воздействий: влаги, пыли, брызг, а также случайного контакта персонала. Применяется в промышленных объектах, энергообъектах, на открытых площадках и в помещениях с высокой влажностью - например, на заводах, в насосных станциях, на элеваторах и в зонах с солевым туманом.

Технические характеристики

• Тип изделия: крышка для Т-образного ответвителя
• Основание: 200 мм
• Радиус изгиба: 300 мм
• Материал: сталь
• Покрытие: горячее цинкование
• Цвет: светло-серый
• Тип крепления: привинчивание
• Совместимость с лотком: лестничный

Совместимость и монтаж

Крышка совместима исключительно с Т-ответвителями DKC серии L5 Combitech с шириной основания 200 мм. Установка выполняется с помощью входящих в комплект крепежных элементов: болтов, гаек и соединительных пластин (CM030508, CM100500, 37501R). Монтировать необходимо на чистую, ровную поверхность ответвителя. Перед установкой проверьте соответствие радиуса 300 мм и ширины 200 мм - несовпадение приведёт к негерметичному соединению. Крепление осуществляется равномерным затягиванием всех точек - избегайте перекосов.

Безопасность и стандарты

Изделие соответствует требованиям к защите оборудования в промышленной среде. Горячее цинкование обеспечивает долговечность в соответствии с ГОСТ 14918 и ISO 1461. Напряжение и ток через крышку не проходят - она является исключительно защитной конструкцией. Не применяйте в качестве несущего элемента или опоры.

Преимущества

• Увеличенная стойкость к коррозии благодаря горячему цинкованию - срок службы до 20 лет в агрессивных условиях
• Комплектация крепежом и пластинами снижает время монтажа и исключает необходимость докупать фурнитуру
• Жесткая форма сохраняет форму при температурных колебаниях и механических нагрузках
• Светло-серый цвет не выцветает на солнце и легко сочетается с другими элементами системы DKC

Ограничения применения

• Не предназначена для использования с плоскими, круглыми или прямоугольными лотками - только с лестничными
• Не подходит для ответвителей с основанием более 200 мм или менее 150 мм
• Запрещено использовать в условиях постоянного погружения в воду - IP-класс не указан, так как изделие не рассчитано на полную герметизацию
• Не рекомендуется применять в средах с хлорированными растворами или концентрированными кислотами - цинк может подвергнуться химической коррозии

Примеры использования

• Защита Т-соединения кабелей питания на участке конвейера в пищевой промышленности
• Закрытие распределительной точки в кабельном лотке на открытом воздухе у портового терминала
• Монтаж в системе освещения на производстве с частыми мойками оборудования
• Обустройство кабельной трассы в цехе с высокой влажностью - например, на тепловой электростанции

Практические советы

• Перед монтажом протрите контактные поверхности ответвителя и крышки - грязь снижает надёжность соединения
• Проверяйте наличие всех комплектующих перед началом работы - особенно крепёж CM030508 и 37501R
• Если крышка деформирована при транспортировке - не используйте её; это нарушит герметичность
• Для длительной эксплуатации в солевых зонах периодически осматривайте кромки крышки - при появлении белого налёта (коррозии цинка) замените деталь
• Этот тип крышки не предназначен для модификаций - не сверлите отверстия и не режьте материал
