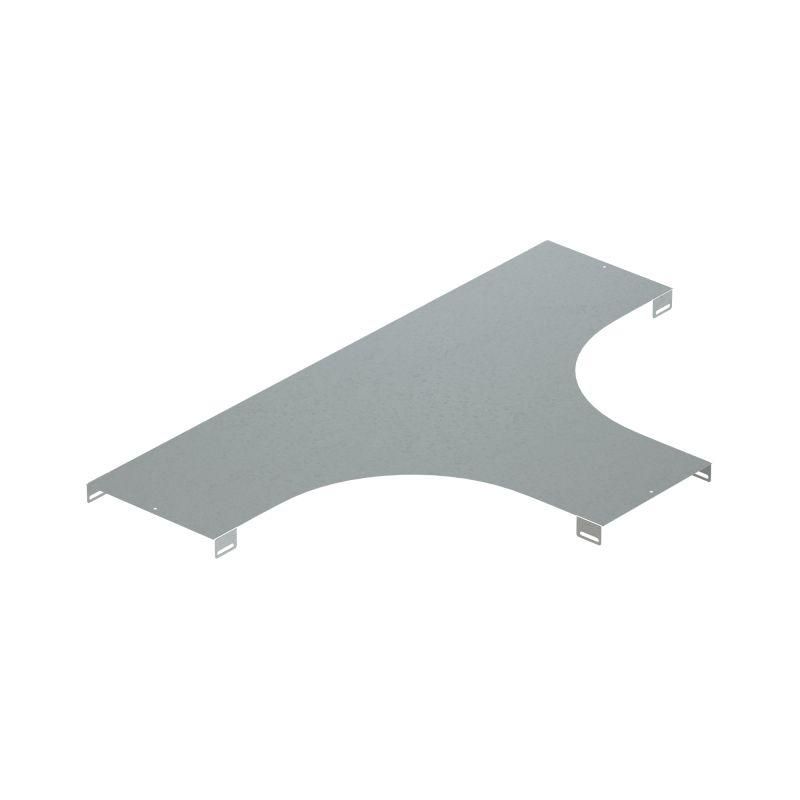

Крышка на Ответвитель Т-образный, осн.500, R=300мм в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0503K ДКС

Крышка на Т-образный ответвитель DKC (арт. lk0503k) обеспечивает механическую и environmentalную защиту кабельных проводок в местах ответвлений в лестничных лотках. Продукт из оцинкованной стали совмещает прочность, долговечность и простоту установки - идеально подходит для промышленных объектов, где важна надежность кабельной трассы.

Назначение и область применения

Крышка на Т-образный ответвитель DKC (арт. lk0503k) используется для закрывания верхней части Т-соединения в лестничном кабельном лотке. Она защищает кабели от попадания пыли, влаги, сторонних предметов и случайного контакта. Подходит для систем, требующих открытого доступа к кабелям, но нуждающихся в физической защите - например, на заводах, в распределительных пунктах, на транспорте и в энергообъектах.

Технические характеристики

• Тип изделия: крышка для Т-образного ответвителя
• Основание: 500 мм - совпадает с шириной стандартного лестничного лотка
• Радиус скругления: 300 мм - обеспечивает плавный переход в месте поворота
• Материал: сталь, оцинкованная по методу Сендзимира - высокая устойчивость к коррозии
• Покрытие: цинковое, равномерное, адгезионное - сохраняет целостность даже при резке или гибке
• Цвет: светло-серый - соответствие цветовой гамме серий L5 Combitech
• Тип крепления: привинчивание - через предустановленные отверстия
• Совместимость: исключительно с лестничным кабельным лотком

Совместимость и монтаж

Крышка на Т-образный ответвитель DKC (арт. lk0503k) рассчитана **только** на Т-ответвители с базовым размером 500 мм и радиусом 300 мм. Устанавливается поверх уже смонтированного Т-переходника. Комплектация включает все необходимые крепежные элементы: болты, гайки и соединительные пластины (CM030508, CM100500, 37501R), что исключает потребность в доп purchases.

Установка выполняется в следующем порядке:

1. Закрепить Т-ответвитель на лотке согласно проекту;
2. Выровнять крышку по контуру;
3. Зафиксировать её самонарезающими винтами через предусмотренные отверстия;
4. Проверить плотность прилегания - зазоры недопустимы.

Не применяйте силовые инструменты - перегрузка креплений может деформировать покрытие.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к металлическим кабельным системам для промышленного использования. Метод оцинковки Сендзимира гарантирует срок службы более 20 лет в условиях повышенной влажности и химически активной среды. Соответствует ГОСТ Р 50571.5.52 и IEC 61439-6 для кабельных путей.

Преимущества

• Готовый комплект крепежа снижает время монтажа и риск потери деталей
• Оцинковка по Сендзимиру - лучшая защита от ржавчины среди аналогичных решений
• Жесткая форма из стали выдерживает нагрузки до 150 кг/м² - безопасна при обслуживании рядом
• Совместима с другими элементами серии L5 Combitech - единая система сборки
• Светло-серый цвет легко сочетается с большинством типов лотков

Ограничения применения

• Не для круглых, плоских или модульных лотков - только лестничные
• Не предназначен для герметизации - не заменяет IP-крышки
• Не рекомендуется использовать в агрессивных химических средах (например, кислоты, щелочи)
• Работает только с Т-ответвителями точно 500×300 мм - другие размеры не подходят
• Не следует применять в качестве несущего элемента - не воспринимает вес кабелей сверх нормы

Примеры использования

• Обеспечение безопасности кабелей на участке ответвления в цехе металлургического комбината
• Фиксация группового вывода питания к станкам в автоматизированной линии
• Закрытие Т-узла в распределительной камере на железнодорожной станции
• Монтаж в системах управления лифтами и эскаладорами с частыми перемещениями кабелей

Практические советы

• Перед установкой проверьте внутренний профиль Т-ответвителя - он должен полностью совпадать с формой крышки
• Если используются кабели большого диаметра - убедитесь, что они не задевают кромки крышки при изгибе
• При необходимости резки или доработки используйте инструменты для работы с оцинкованной сталью - чтобы не повредить защитный слой
• Для длительной эксплуатации вне помещений - периодически осматривайте места крепления на наличие коррозии
• Экономьте место на складе: крышка dkc lk0503k имеет минимальную толщину и легко штабелируется
