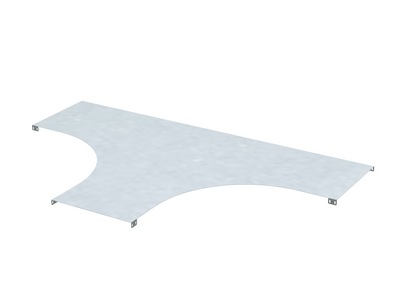

Крышка для ответвителя T-образ. горизонт. осн. 1000 R-660 гор. цинк DKC UKT600HDZ ДКС

Крышка для Т-образного ответвителя 1000 R660мм горячеоцинкованная от DKC (ДКС), артикул ukt600hdz, предназначена для герметичного закрытия Т-образного ответвителя в системе U5 Combitech, защищая кабели от воды, пыли и механических воздействий при горизонтальной прокладке трассы.

Назначение и область применения

Крышка для Т-образного ответвителя 1000 R660мм горячеоцинкованная используется для завершения кабельной трассы в местах ответвления, где три направления соединяются под углом 90°. Она предотвращает попадание влаги, пыли, мусора и посторонних предметов внутрь кабельного лотка, сохраняя целостность изоляции проводов. Подходит для установки в помещениях и на открытых участках - например, на промышленных объектах, в цехах, на элеваторах, в теплицах и других зонах с высокой влажностью или риском загрязнения.

Технические характеристики

• Тип изделия: крышка для Т-образного ответвителя
• Ширина: 1000 мм
• Радиус изгиба: R660 мм
• Материал: сталь толщиной 1 мм
• Защитное покрытие: горячее цинкование
• Цвет: серый
• Тип крепления: винтовое (с использованием болта М6×10 и гайки М6)
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - допускает работу при температуре от −40C до +40C, в условиях повышенной влажности, с возможным образованием конденсата
• Совместимость: с кабельными лотками системы U5 Combitech шириной 1000 мм

Совместимость и монтаж

Крышка для Т-образного ответвителя 1000 R660мм горячеоцинкованная совместима исключительно с Т-ответвителями того же размера (1000 мм) и радиуса (R660 мм) из серии U5 Combitech. Для фиксации требуются два комплекта крепежа: болт М6×10 (арт. CM010610) и гайка М6 (арт. CM100600). Крепление выполняется через предварительно просверленные отверстия по периметру крышки. Установка осуществляется после окончательной сборки трассы - крышка надевается сверху и затягивается равномерно, чтобы избежать деформации. Не рекомендуется использовать другие типы крепежа - это снижает герметичность и прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям климатических классов ОМ1, У1, УХЛ(1,5), ХЛ1, что гарантирует долговременную работоспособность в условиях повышенной влажности, перепадов температур и агрессивной среды. Горячее цинкование обеспечивает электрохимическую защиту от коррозии, соответствует ГОСТ 14918 и ISO 1461. Напряжение и ток через крышку не передаются - изделие является исключительно механическим элементом защиты.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы до 30–50 лет даже во влажной среде
• Жесткая конструкция из стали 1 мм обеспечивает устойчивость к внешним нагрузкам и случайным ударам
• Совместимость с единой системой U5 Combitech - возможность модульной сборки без адаптеров
• Закрытая форма предотвращает доступ насекомых, птиц и мелкого мусора внутрь трассы
• Серый цвет не выгорает на солнце и хорошо сочетается с другими элементами системы

Ограничения применения

• Не предназначена для вертикальной прокладки - при таком расположении возможен слив воды внутрь лотка
• Не подходит для кабельных лотков другой ширины - использование с 600 мм или 800 мм лотками невозможно
• Не рассчитана на давление или погружение в жидкости - IP-класс не указан, поэтому не следует применять в зонах постоянного контакта с водой
• Требует точного подбора крепежа; использование саморезов или болтов другого диаметра нарушает герметичность

Примеры использования

• Промышленный цех с конвейерной линией - защита силовых и управляющих кабелей в месте перехода между основной трассой и боковым ответвлением к станку
• Агропромышленный комплекс - кабельная трасса в теплице, где высокая влажность и частые мойки вызывают риск коррозии
• Энергообъект - распределительный щит с несколькими выходами, где требуется защита от конденсата и пыли
• Логистический терминал - трасса вдоль стен и перегородок с множеством ответвлений к датчикам и светильникам

Практические советы

• Перед установкой проверьте, что ответвитель имеет точно такой же радиус R660 мм и ширину 1000 мм - даже небольшая разница в размерах препятствует плотному прилеганию крышки
• Обязательно используйте оригинальный крепеж: болт CM010610 и гайку CM100600. Альтернативные детали могут иметь меньший шаг резьбы или недостаточную длину
• При монтаже в сырых зонах нанесите немного смазки на резьбу болта - это облегчит последующую демонтаж и предотвратит «прикипание»
• Не затягивайте крепеж слишком сильно - это может деформировать тонкий металл крышки и нарушить её форму
• Если система U5 Combitech уже собрана, замену крышки можно выполнить без разборки всей трассы - достаточно открутить два болта и снять старую крышку
