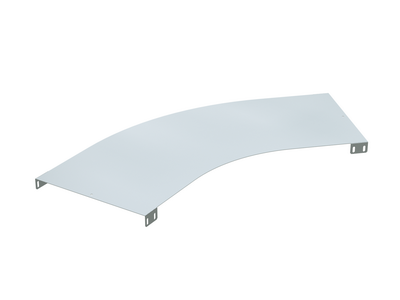

Крышка на угол 45 градусов основание 400мм R=660мм горячеоцинкованная - UKC604HDZ ДКС

Крышка для угла 45 градусов DKC (ДКС) артикула ukc604hdz - элемент системы U5 Combitech, предназначен для герметичного закрывания угловых участков кабельных лотков с базовым основанием 400 мм и радиусом изгиба 660 мм. Изготовлена из стали с горячедиффузионным цинкованием, обеспечивает долговечную защиту от внешних воздействий.

Назначение и область применения

Крышка для угла 45 градусов dkc ukc604hdz служит для предотвращения попадания воды, пыли, мусора и других загрязнений внутрь кабельного лотка на поворотном участке трассы. Применяется исключительно в системе U5 Combitech с лотками, имеющими основание 400 мм и радиус изгиба 660 мм. Подходит для установки внутри помещений и на открытых площадках - особенно там, где есть риск воздействия влаги, перепадов температур или химически активной среды.

Технические характеристики

• Форма: Угол 45°
• Основание: 400 мм
• Радиус изгиба: 660 мм
• Материал корпуса: Нержавеющая сталь
• Защитное покрытие: Горячее цинкование (гальванопокрытие методом погружения)
• Цвет: Серый
• Толщина материала: 1 мм
• Тип крепления: Защелка + винты (дополнительный механический фиксатор)
• Климатическое исполнение: OM1 / У1 / УХЛ(1,5) / ХЛ1 - допущено к использованию во всех климатических зонах России, в том числе в холодных и влажных условиях

Совместимость и монтаж

Крышка dkc ukc604hdz совместима только с угловыми элементами системы U5 Combitech, имеющими точно такие же параметры: основание 400 мм и радиус 660 мм. Совмещение с другими моделями невозможно - даже при близком совпадении размеров.

Монтаж выполняется в два этапа:

1. Закрепление защелки - крышка плотно щелкает на край лотка;
2. Дополнительная фиксация - через отверстия в крышке устанавливаются болт М6×10 (арт. CM010610) и гайка М6 (арт. CM100600).

Не рекомендуется использовать другие типы крепежа - они не обеспечивают требуемую жесткость соединения и нарушают степень герметизации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем в промышленных условиях. Покрытие выполнено по технологии горячего цинкования - что гарантирует соответствие нормам по электроизоляционной безопасности и коррозионной стойкости. Элемент не содержит свинца, фталатов и других запрещённых веществ.

Преимущества

• Высокая коррозионная стойкость благодаря слою цинка толщиной более 80 мкм - срок службы до 50 лет даже в агрессивной среде;
• Автоматическая фиксация защелкой снижает время монтажа;
• Стальная конструкция выдерживает механические нагрузки - например, случайные удары или давление от снежного покрова;
• Серый цвет не выгорает на солнце и хорошо сочетается с большинством металлических лотков;
• Подходит для работы в широком диапазоне температур - от –45C до +50C.

Ограничения применения

• Не для кабельных лотков с другим радиусом изгиба - даже 650 мм или 670 мм недопустимы;
• Не следует использовать в контакте с кислотными или щелочными растворами - хотя цинк устойчив, длительный контакт с высококонцентрированными реагентами вызывает эрозию;
• Не заменяет герметик - в местах стыков с прямыми участками возможна капиллярная просачивание влаги, требуется дополнительная прокладка;
• Не рассчитана на частые демонтажи - многократное открывание защелки снижает её прочностные характеристики.

Примеры использования

• Промышленные цеха с технологическими линиями - защита силовых кабелей от масла, брызг и влаги;
• Электроустановки на открытых террасах, в парковочных зонах, на объектах ЖКХ;
• Аварийные и резервные трассы в пищевой, химической и металлургической промышленности;
• Объекты с постоянной влажностью: насосные станции, канализационные колодцы, тепловые пункты.

Практические советы

• Перед монтажом проверьте точное соответствие радиуса и ширины лотка - расхождение даже на 5–10 мм делает установку невозможной;
• Используйте только оригинальный крепеж CM010610 и CM100600 - сторонние аналоги могут иметь неверную резьбу или головку;
• На открытом воздухе после сборки протрите места стыков сухой тканью - удалите следы конденсата, чтобы продлить жизнь защелкам;
• При необходимости замены - не используйте плоскогубцы для открытия защелки, лучше воспользоваться пластиковым рычагом или отверткой с мягкой насадкой;
• Храните изделие в сухом месте - даже с хорошим цинком, длительное воздействие сырости перед монтажом может спровоцировать белый налет (коррозия цинка), который легко смывается, но влияет на внешний вид.
