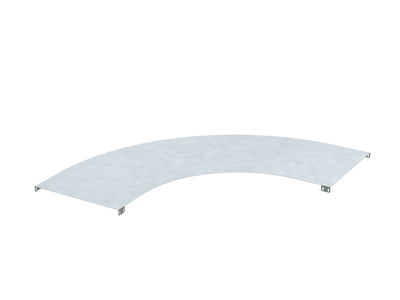

Крышка на угол 90 градусов основание 500мм R=660мм горячеоцинкованная - UKD605HDZ ДКС

Крышка на угол 90 градусов основание 500 мм R660 мм горячеоцинкованная от DKC (ДКС), артикул ukd605hdz, предназначена для закрывания внешнего угла кабельного лотка в системе U5 Combitech, защищая кабели от воды, пыли и механических воздействий.

Назначение и область применения

Эта крышка используется для герметизации угловых участков кабельных лотков с базовым основанием 500 мм и радиусом изгиба 660 мм. Она предотвращает попадание влаги, грязи, мусора и сторонних предметов внутрь кабельной трассы, особенно там, где лоток меняет направление на 90 градусов. Применяется в системах U5 Combitech, где требуется надежная защита кабелей в сложных маршрутах - например, в промышленных зонах, на объектах энергетики, в помещениях с высокой влажностью или на открытых площадках.

Технические характеристики

• Основание: 500 мм
• Радиус изгиба: 660 мм
• Толщина материала: 1 мм
• Материал: Нержавеющая сталь
• Защитное покрытие: Горячее цинкование (гальванопокрытие методом погружения)
• Цвет: Серый
• Тип крепления: Защелка + винты (дополнительно требуются болт и гайка M6)
• Климатическое исполнение: OM1 / У1 / УХЛ(1,5) / ХЛ1 - допущено к использованию во всех климатических зонах России, включая холодный и умеренный климат с повышенной влажностью

Совместимость и монтаж

Крышка совместима исключительно с кабельными лотками и угловыми элементами системы U5 Combitech, имеющими основание 500 мм и радиус 660 мм. Совмещение с другими моделями невозможно - даже небольшое расхождение в размерах нарушает плотность соединения.

Фиксация осуществляется двумя способами:

• Первоначально - через защелку, которая обеспечивает быстрое начальное положение;
• Заключительно - с помощью болта М6×10 (арт. CM010610) и гайки М6 (арт. CM100600), которые необходимо установить дополнительно.

Не используйте другие типы крепежа - они не обеспечивают нужную прочность и долговечность соединения.

Безопасность и стандарты

Изделие соответствует требованиям климатического исполнения OM1/У1/УХЛ(1,5)/ХЛ1, что гарантирует безопасную работу при температуре от −40 C до +40 C и в средах с высокой влажностью. Горячее цинкование соответствует ГОСТ 14782, обеспечивая антикоррозийную защиту без необходимости периодической окраски.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы до 30–50 лет даже в агрессивных условиях.
• Стальная конструкция толщиной 1 мм обеспечивает жесткость и устойчивость к деформации при нагрузках.
• Конструктивная совместимость с системой U5 Combitech - все компоненты рассчитаны на взаимную точность сборки.
• Защелка ускоряет первичную установку; винтовое крепление - фиксирует крышку на длительный срок.

Ограничения применения

• Не для лотков с другим основанием - даже +-5 мм отличия нарушают герметичность.
• Не предназначен для частого демонтажа - многократное открывание снижает надежность защелки.
• Не рекомендуется использовать в местах постоянного контакта с открытым пламенем или высокотемпературным оборудованием (>+100 C).
• Не заменяет внутренние крышки - работает только на внешнем угле трассы.

Примеры использования

• Промышленные цеха с технологическими линиями, где кабели проходят через перегородки и изменяют вертикальное направление.
• Подземные коллекторы и канализационные камеры - защита от сырости и химически активной среды.
• Наружные кабельные трассы на заводах, в портах, на железнодорожных станциях - борьба с дождём, снегом и песком.
• Объекты пищевой и фармацевтической промышленности - легкая очистка поверхности и соответствие санитарным нормам.

Практические советы

• Перед монтажом проверьте, чтобы основание лотка точно соответствовало 500 мм - иначе крышка не будет плотно сидеть.
• Всегда используйте оригинальный крепеж: болт CM010610 и гайку CM100600. Альтернатива может вызвать протечки или провисание.
• При работе в сыром воздухе перед установкой протрите контактные поверхности - остатки влаги могут спровоцировать микрокоррозию под крышкой.
• Не затягивайте болты слишком сильно - это может деформировать тонкий металл (1 мм) и нарушить форму защелки.
• Артикул ukd605hdz - единственный подходящий вариант для данного угла в серии U5 Combitech. Аналоги других брендов несовместимы.
