Крышка на угол 90 градусов основание 800мм R=660мм горячеоцинкованная - UKD608HDZ ДКС

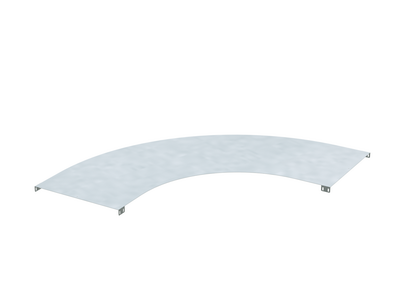

Крышка на угол 90 градусов основание 800 мм, радиус 660 мм, горячеоцинкованная от DKC (ДКС) - элемент системы U5 Combitech, обеспечивающий герметичную защиту кабельной трассы на поворотах. Артикул ukd608hdz предназначен для установки на кабельные лотки с базовым размером 800 мм, сохраняя целостность изоляции и предотвращая попадание воды, пыли и сторонних предметов.

Назначение и область применения

Крышка на угол 90 градусов основание 800 мм, радиус 660 мм, горячеоцинкованная служит для закрывания верхней части углового участка кабельного лотка в системе U5 Combitech. Она защищает кабели внутри от внешних воздействий: дождя, снега, пыли, мелкого мусора и механических повреждений. Применяется там, где требуется изменить направление трассы под прямым углом - например, при переходе между этажами, вокруг колонн, в технологических нишах или на открытых площадках.

Технические характеристики

• Основание: 800 мм - соответствует ширине лотка, с которым совмещается;
• Радиус изгиба: 660 мм - определяет форму изгиба, обеспечивает плавный переход без перегиба кабелей;
• Материал: сталь толщиной 1 мм - прочная, жесткая основа; не деформируется при монтаже;
• Покрытие: горячее цинкование - слой цинка, нанесенный методом погружения, гарантирует долгую защиту от коррозии;
• Цвет: серый - единый цветовой ряд с другими элементами системы U5 Combitech;
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - допущено к использованию во всех регионах России, включая холодные и влажные зоны;
• Тип крепления: винтовое - требует болта и гайки M6 (не входят в комплект);
• Стандарт: соответствие требованиям системы U5 Combitech - совместима исключительно с лотками этой же серии.

Совместимость и монтаж

Эта крышка совместима **только** с кабельными лотками серии U5 Combitech, имеющими основание 800 мм. Нельзя использовать её с лотками других производителей или другой ширины - даже если они кажутся близкими по размеру.

Фиксация осуществляется через два отверстия по краям крышки. Для надёжного соединения необходимы:

• болт М6×10 (артикул CM010610);
• гайка М6 (артикул CM100600).

Не используйте самонарезающие винты - они не обеспечивают достаточного усилия затяжки и рискуют повредить резьбу в материале. Перед монтажом проверьте, чтобы поверхность лотка была чистой и не имела острых выступов, которые могут повредить покрытие крышки.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями кабельных систем класса U5 Combitech. Горячее цинкование соответствует ГОСТ 14771-76 и ISO 1461 - обеспечивает равномерный слой цинка толщиной более 60 мкм. Климатические категории OМ1, У1, УХЛ(1,5), ХЛ1 подтверждают возможность работы при температуре от −50 C до +50 C и высокой влажности, что делает продукт безопасным для использования в помещениях с агрессивной средой (цеха, элеваторы, теплицы, наружные маршруты).

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы до 30–50 лет даже в сыром воздухе;
• Жесткая конструкция из стали 1 мм - не прогибается под весом снега или случайным нагрузкам;
• Чётко заданный радиус 660 мм - минимизирует изгиб кабелей, снижает риск повреждения изоляции;
• Совместимость с единой системой U5 Combitech - все элементы легко заменяемы и взаимозаменяемы;
• Серый цвет - не выгорает на солнце, хорошо сочетается с металлическими поверхностями.

Ограничения применения

• Не для кабельных лотков с другим основанием - даже 790 мм или 810 мм - возможна щель, нарушающая герметичность;
• Запрещён монтаж без крепёжа - нельзя просто положить крышку сверху, так как она не будет удерживать давление ветра или влаги;
• Не рекомендовано использование в местах постоянного контакта с химически активными жидкостями (например, кислоты, растворители) - хотя цинк устойчив, длительный контакт может вызвать локальное разрушение;
• Не является средством защиты от ударов - не рассчитана на механические нагрузки выше нормальных условий эксплуатации.

Примеры использования

• Переход кабельной трассы с первого этажа на второй в промышленном корпусе;
• Обвод трубопровода или колонны в распределительной комнате;
• Наружная кабельная трасса на заводе с частыми осадками;
• Подземные каналы с высокой влажностью почвы и конденсацией;
• Аксессуар в комплексе с лотком 800 мм и угловым поворотом в автоматической линии производства.

Практические советы

• Перед установкой протестируйте плотность прилегания крышки к лотку - если есть люфт, возможно, лоток имеет дефект или не из той партии;
• При работе в условиях сильного ветра дополнительно усильте крепление - можно использовать две пары болтов вместо одной;
• Проверяйте наличие цинкового покрытия после доставки - если видны белые пятна или потёртости, сообщите поставщику - это указывает на повреждение при транспортировке;
• Не смешивайте эту крышку с аналогами от других брендов - даже если они “похожи”, различаются точные размеры и форма крепёжных отверстий;
• При необходимости замены - всегда заказывайте оригинал arтикула ukd608hdz от DKC (ДКС): другие варианты не гарантированы по совместимости.
