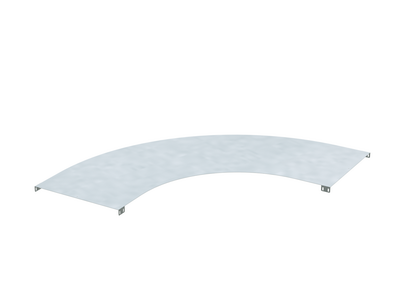

Крышка на угол 90 градусов 800, цинк-ламельная | UKD608ZL DKC ДКС

Крышка на угол 90 градусов 800 мм, цинк-ламельная от DKC (ДКС), артикул ukd608zl, предназначена для закрытия угловых соединений кабельных лотков в системе U5 Combitech, защищая кабели от внешних воздействий - воды, пыли и механических повреждений.

Назначение и область применения

Крышка на угол 90 градусов 800 мм, цинк-ламельная служит для герметизации внешнего угла кабельной трассы, где два участка лотка пересекаются под прямым углом. Она предотвращает попадание влаги, грязи, мусора и сторонних предметов внутрь канала, сохраняя целостность проводов и кабелей. Применяется в открытых зонах, на объектах с высокой влажностью, в промышленных помещениях, на химпроизводствах, в наружных электроустановках и на предприятиях с агрессивной средой.

Технические характеристики

• Тип изделия: крышка на угол 90°
• Размер: 800 мм - соответствует ширине базового лотка системы U5 Combitech
• Материал корпуса: нержавеющая сталь, толщина 1 мм
• Покрытие: цинк-ламельное - слоистое антикоррозийное покрытие на основе цинка
• Цвет: серый
• Тип крепления: фиксатор с использованием болта и гайки M6
• Совместимость: только с кабельными лотками системы U5 Combitech с шириной 800 мм

Совместимость и монтаж

Крышка на угол 90 градусов 800 мм, цинк-ламельная совместима исключительно с лотками серии U5 Combitech, имеющими такую же ширину - 800 мм. Устанавливается поверх уже смонтированного углового переходника. Крепление осуществляется двумя элементами: болтом М6×10 (артикул CM010610) и гайкой М6 (артикул CM100600). Оба комплектующих необходимо приобрести отдельно. Недопустимо использовать другие типы крепежа - они не обеспечивают нужный момент затяжки и риск деформации крышки.

Безопасность и стандарты

Изделие соответствует требованиям к защите оборудования в промышленной среде. Цинк-ламельное покрытие обеспечивает соответствие классу corrosion resistance по ISO 9227. Конструкция не содержит острых кромок, снижает риск травматизма при обслуживании. Элемент не предназначен для работы при температуре выше +70 C - материал теряет прочностные свойства при длительном нагреве.

Преимущества

• Высокая стойкость к коррозии благодаря цинк-ламельному покрытию - особенно важно во влажной и химически активной среде
• Устойчивость к механическому воздействию - стальная основа толщиной 1 мм выдерживает случайные удары и давление
• Герметичность - плотное прилегание к лоткам минимизирует проникновение пыли и жидкости
• Стандартная совместимость - легко интегрируется в существующие трассы U5 Combitech без доработок

Ограничения применения

• Не для установки на лотки других серий - отличаются формой крепления и геометрией
• Запрещено использование при температурах свыше +70 C - возможна потеря формы и адгезии покрытия
• Не рекомендовано для постоянного погружения в воду - хотя покрытие защищает от брызг и дождя, не является водоупорным на уровне IP68
• Требуется обязательное наличие правильного крепежа - без болта М6×10 и гайки М6 изделие невозможно установить

Примеры использования

• Защита кабелей на наружной трассе между зданиями, где лоток меняет направление под 90°
• Обустройство кабельных каналов в цехах химической промышленности с частыми мойками и паровой очисткой
• Монтаж в пищевых производствах - легкая очистка поверхности, устойчивость к моющим средствам
• Энергообъекты с высокой запылённостью - например, на заводах по переработке угля или цемента

Практические советы

• Перед монтажом проверьте, чтобы лоток имел именно 800 мм ширины - расхождение даже в несколько миллиметров нарушит посадку крышки
• Используйте только оригинальный крепёж CM010610 и CM100600 - аналоги могут иметь другую резьбу или головку, что вызовет проскальзывание
• При установке в местах с сильной вибрацией дополнительно используйте пластиковую шайбу под гайку - это снизит нагрузку на металл
• Проверяйте состояние покрытия перед монтажом - при наличии глубоких царапин или сколов воспользуйтесь спреем с цинком для ремонта
• Не затягивайте крепёж слишком сильно - достаточно усилия рук; переутяжка может деформировать тонкий металлический профиль
