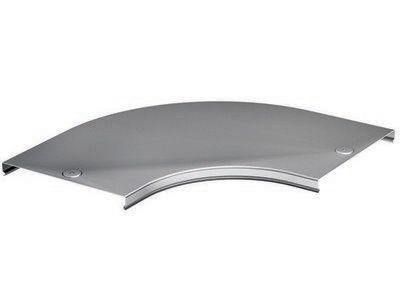

Крышка на угол CPO 90 горизонтальный 90° осн.400 в комплекте с метизами и пластинами PTCE | 38006K DKC ДКС

Крышка на угол горизонтальный 90 градусов основание 400 мм в комплекте с метизами и пластинами от DKC (ДКС), артикул 38006k, предназначена для защиты кабельных систем в углах поворота лотков. Изделие обеспечивает герметичность, быстрый доступ к кабелям и долговечную работу в промышленной среде.

Назначение и область применения

Крышка на угол горизонтальный 90 градусов основание 400 мм в комплекте с метизами и пластинами используется для закрытия внешних углов кабельных лотков - кабельных, проволочных и лестничных. Предотвращает попадание пыли, влаги, механических частиц и посторонних предметов внутрь лотка. Применяется в цехах, на производствах, в распределительных устройствах, где важна защита кабелей и частый доступ к ним.

Технические характеристики

• Угол поворота: 90° - соответствует стандартному повороту трассы лотка
• Основание: 400 мм - совпадает с шириной лотков этой же величины
• Длина: 530 мм - обеспечивает перекрытие всего участка угла
• Материал: сталь, оцинкованная по методу Сендзимира - высокая коррозионная стойкость и прочность
• Покрытие: светло-серый цвет - стандартизированная окраска для промышленных решений
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Тип крепления: защелкивание - фиксация без инструментов
• Шарнирное крепление: да - крышка открывается и закрывается многократно без потери герметичности
• Совместимость: кабельные, проволочные, лестничные лотки - работает с большинством типов металлических лотков

Совместимость и монтаж

Крышка на угол горизонтальный 90 градусов основание 400 мм в комплекте с метизами и пластинами совместима со всеми лотками шириной 400 мм, имеющими стандартный профиль. Монтаж выполняется вручную: достаточно совместить кромки крышки с краями лотка и защелкнуть её до характерного щелчка. Комплект включает все необходимые метизы и крепёжные пластины - дополнительные детали не требуются. Шарнирное устройство позволяет открывать крышку под любым углом, не нарушая целостности крепления.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали по методу Сендзимира - это гарантирует соответствие нормам по химической стойкости и механической прочности. Огнестойкость подтверждена испытаниями: материал не распространяет пламя и сохраняет форму при воздействии температур до 800 C. Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем в промышленных условиях.

Преимущества

• Быстрая установка и демонтаж - не нужны ключи, отвертки или другие инструменты
• Высокая герметичность - защищает кабели от влаги, пыли и механических повреждений
• Долгий срок службы - оцинковка по Сендзимиру устойчива к коррозии даже в агрессивной среде
• Поддержка частых обслуживаний - шарнирное крепление позволяет многократно открывать крышку без деформаций
• Совместимость с популярными сериями лотков - особенно эффективна в сочетании с S5 Combitech

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтального угла 90°
• Работает только с лотками шириной 400 мм; несовместима с другими размерами
• Не рекомендуется для постоянного контакта с открытым огнем или сварочными брызгами - хотя огнестойкая, она не является термостойкой оболочкой
• Не следует использовать в условиях сильного давления воды (например, подземные коллекторы) - IP-класс не указан, герметизация не рассчитана на напор

Примеры использования

• Закрытие угла между двумя горизонтальными участками кабельного лотка на производстве
• Защита силовых кабелей в распределительном щите с поворотом трассы
• Формирование безопасной траектории кабелей в зонах с повышенным уровнем пыли - например, на заводах по переработке древесины
• Обустройство временных кабельных маршрутов на стройплощадках с использованием лестничных лотков

Практические советы

• Перед монтажом проверьте, что лоток имеет точную ширину 400 мм - отклонение более +-2 мм может нарушить плотность защелкивания
• При длительной эксплуатации в сырых помещениях периодически осматривайте места соединения - оцинковка устойчива, но грязь и соль могут накапливаться в углах
• Если крышка плохо защелкивается, убедитесь, что крепёжные пластины правильно установлены - они должны полностью войти в пазы лотка
• Этот элемент идеально дополняет серию S5 Combitech - используйте одинаковые компоненты для единых технологических решений
• Не применяйте силу при закрытии - если крышка не защелкивается сама, проверьте наличие препятствий внутри лотка
