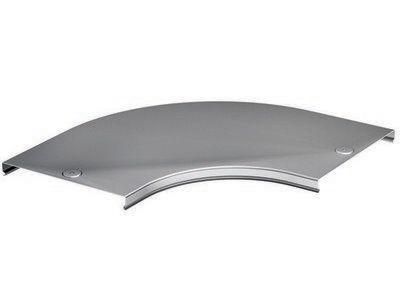

Крышка на угол CPO 90 горизонтальный 90° осн.300 в комплекте с метизами и пластинами PTCE | 38005K DKC ДКС

Крышка на угол CPO 90 горизонтальный 90 градусов основание 300 в комплекте с метизами и пластинами PTCE от DKC (ДКС) предназначена для защиты кабельных лотков в горизонтальных углах 90°, обеспечивая герметичность и долговечность при монтаже в промышленной среде. Артикул 38005k входит в серию S5 Combitech.

Назначение и область применения

Крышка на угол CPO 90 используется для закрывания внешних угловых соединений кабельных, проволочных и лестничных лотков под углом 90°. Предотвращает попадание пыли, влаги, механических частиц и посторонних предметов внутрь лотка. Применяется в цехах, на объектах энергетики, транспорта, автоматизации и других зонах с высокой нагрузкой на кабельную инфраструктуру. Подходит для установки внутри помещений и на открытых площадках при условии соблюдения класса защиты IP67.

Технические характеристики

• Угол поворота: 90° - соответствует стандартному изгибу трассы кабельных систем
• Размеры: длина 430 мм, ширина 300 мм - совпадает с базовым размером лотка основания 300 мм
• Материал: сталь с оцинковкой горячим способом (по технологии Сендзимира) - обеспечивает коррозионную стойкость
• Цвет: светло-серый - унифицирован с другими элементами серии S5 Combitech
• Тип крепления: защелкивание - быстрый монтаж без инструментов
• Шарнирное крепление: да - позволяет открывать и закрывать крышку многократно без потери герметичности
• Направление: горизонтальное - для монтажа на горизонтальных участках трассы
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Совместимость: кабельные, проволочные, лестничные лотки - работает с продукцией DKC серии S5 Combitech

Совместимость и монтаж

Крышка CPO 90 совместима исключительно с лотками того же типа и размера (основание 300 мм) из серии S5 Combitech. Монтаж выполняется путём защелкивания на край лотка - достаточно плотно прижать крышку до характерного щелчка. Шарнирный механизм позволяет открывать её одной рукой без демонтажа крепежа. Комплектация включает все необходимые метизы и пластины PTCE - дополнительные детали не требуются. Установка возможна как на готовую трассу, так и во время сборки системы.

Безопасность и стандарты

Изделие выполнено из стали с термически оцинкованным покрытием, что гарантирует соответствие нормам по химической стойкости и долговечности. Огнестойкость подтверждена испытаниями на самозатухание - крышка не распространяет пламя. Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем в промышленных условиях.

Преимущества

• Быстрая установка и снятие - не нужны гаечные ключи или отвертки
• Высокая прочность материала - выдерживает механические воздействия и давление
• Закрытая форма с шарниром - сохраняет герметичность даже после десятков циклов открывания
• Оцинковка по Сендзимиру - защита от ржавчины в агрессивных средах
• Единый дизайн с серией S5 Combitech - эстетично и технологично сочетается с остальной фурнитурой

Ограничения применения

• Не предназначен для вертикальных углов - только для горизонтального направления
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя оцинковка устойчива, длительный контакт с жидкостью снижает срок службы
• Не совместим с лотками других производителей или размеров менее/более 300 мм
• Не заменяет герметизирующие прокладки в условиях повышенной влажности - при необходимости дополняйте уплотнителями

Примеры использования

• Защита кабелей на перегибе трассы между двумя этажами в производственном корпусе
• Закрытие угла в лестничном лотке на заводе по переработке пищевых продуктов
• Формирование безопасного перехода в автоматизированной линии с частым обслуживанием
• Монтаж в распределительных пунктах с риском попадания металлической стружки или пыли

Практические советы

• Перед монтажом проверьте, чтобы края лотка были ровными - искривления мешают защелкиванию
• При использовании в сырых помещениях периодически осматривайте места стыков - остаточная влага может скапливаться под крышкой
• Не используйте силовые инструменты для закрытия - это может повредить защелки
• Артикул 38005k всегда заказывайте в комплекте с лотком основания 300 мм - другие размеры не подходят
• Для частого доступа к кабелям выбирайте именно эту модель - шарнир обеспечивает удобство без лишнего времени на демонтаж
