Крышка на угол горизонтальный 45 градусов 400, 1,5 мм, в комплекте с крепежными элементами необходимыми для монтажа | SKCM400K DKC ДКС

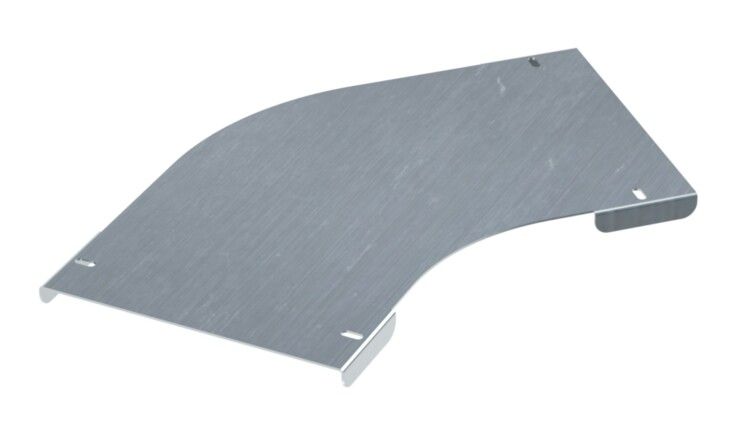

Крышка для угла горизонтального 45 градусов 400 мм, 1,5 мм, в комплекте с крепежными элементами от DKC (ДКС) предназначена для защиты кабельных трасс на горизонтальных поворотах в системе S5 Combitech. Артикул skcm400k обеспечивает совместимость с профилем той же ширины и толщиной стенки.

Назначение и область применения

Крышка для угла горизонтального 45 градусов 400 мм, 1,5 мм, в комплекте с крепежными элементами закрывает внешнюю сторону изгиба кабельной трассы, защищая провода от механических повреждений, пыли и влаги. Применяется исключительно в сочетании с угловыми переходниками серии S5 Combitech шириной 400 мм. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на производствах, в цехах и на объектах с высокой нагрузкой на кабельную инфраструктуру.

Технические характеристики

• Угол поворота: 45° - соответствует стандартному углу изгиба трассы S5 Combitech
• Направление изменения: Горизонтальное - используется только для горизонтальных участков трассы
• Ширина основания: 400 мм - точно совпадает с шириной профиля системы S5 Combitech
• Толщина материала: 1,5 мм - обеспечивает жесткость и долговечность при нагрузках
• Материал: Сталь оцинкованная по методу Сендзимира - высокая коррозионная стойкость
• Тип покрытия: Оцинковка - защитный слой против ржавчины, не требует дополнительной окраски
• Цвет: Серый - единый цветовой ряд с другими элементами S5 Combitech
• Огнестойкость: Да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Тип крепления: Привинчивание - фиксируется саморезами, входящими в комплект

Совместимость и монтаж

Крышка для угла горизонтального 45 градусов 400 мм, 1,5 мм, в комплекте с крепежными элементами совместима только с угловыми элементами серии S5 Combitech того же размера. Установка выполняется после сборки самого угла:

• Размещается поверх внутреннего уголка так, чтобы полностью перекрывать открытую часть трассы
• Фиксируется с помощью комплектных саморезов - количество и расположение указаны в инструкции
• Не допускается использование других типов крепежа - возможна деформация или потеря герметичности
• Запрещено применять с вертикальными углами или трассами другой ширины - не обеспечивается плотное прилегание

Безопасность и стандарты

Изделие изготовлено из стали с оцинковкой по методу Сендзимира - технология гарантирует равномерное покрытие и длительную защиту. Материал не распространяет пламя и не выделяет токсичных веществ при нагреве. Соответствует требованиям ГОСТ Р 50571 и нормам пожарной безопасности для промышленных кабельных систем.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм - выдерживает ударные и точечные нагрузки
• Автоматическая совместимость с системой S5 Combitech - снижает риск ошибок при монтаже
• Комплект крепежа в комплекте - не требуется докупать болты или пластины
• Оцинковка по Сендзимиру - более долговечная, чем обычное холодное цинкование
• Огнестойкий материал - безопасен для установки рядом с оборудованием с повышенным тепловыделением

Ограничения применения

• Не предназначен для вертикальных поворотов - форма рассчитана только на горизонтальные участки
• Не используется с трассами шириной менее или более 400 мм - не обеспечивается герметичность
• Не рекомендуется для наружной установки без дополнительной защиты от осадков - хотя оцинковка устойчива, но не является IP-защитой
• Не подходит для сред с постоянным контактом с химически активными жидкостями - например, кислотами или щелочами

Примеры использования

• Защита кабелей на повороте конвейера в пищевой промышленности
• Закрытие угла трассы в цехе с автоматическими станками
• Прокладка сигнальных линий в распределительном щите с изменением направления
• Обустройство кабельных путей в логистических комплексах с высокой плотностью оборудования

Практические советы

• Перед монтажом проверьте, что угол S5 Combitech имеет именно 400 мм по ширине - другие размеры не подходят
• Используйте только те саморезы, которые идут в комплекте - они имеют оптимальную длину и головку
• При необходимости замены крышки - демонтируйте её осторожно, чтобы не повредить профиль
• Если система работает в условиях повышенной запыленности - периодически протирайте крышку от пыли, особенно в местах стыков
• Не используйте этот элемент как несущую конструкцию - он служит только для защиты, а не для подвески кабелей
