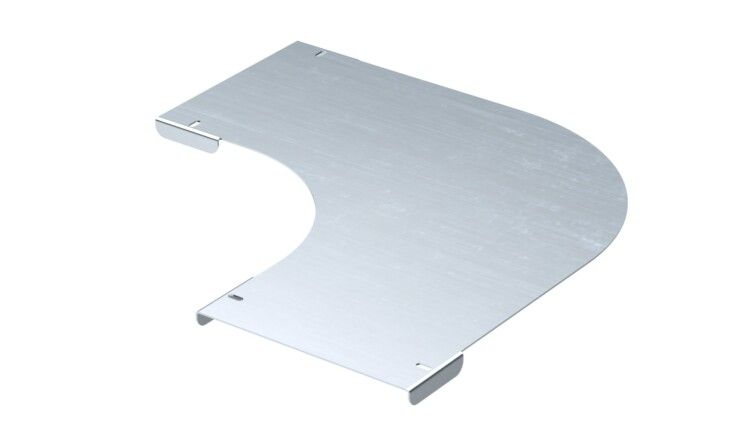

Крышка на угол горизонтальный 90 градусов 100, 1,2 мм, в комплекте с крепежными элементами необходимыми для монтажа | SKDN100K DKC ДКС

Крышка на угол горизонтальный 90 градусов 100, 1,2 мм, с крепежными элементами DKC, DKC-н предназначена для защиты кабельных трасс в местах изменения направления на 90°. Применяется совместно с лотками серии S5 Combitech, обеспечивает механическую защиту и сохраняет целостность проводки в условиях повышенной нагрузки и запыленности.

Назначение и область применения

Крышка на угол горизонтальный 90 градусов 100, 1,2 мм, с крепежными элементами DKC, DKC-н используется для закрывания угловых переходов в кабельных лотках серии S5 Combitech. Предназначена для защиты кабелей от физического воздействия, пыли, влаги и случайных контактов. Подходит для установки в промышленных помещениях, цехах, распределительных пунктах, на объектах энергетики и автоматизации.

Технические характеристики

• Тип изделия: крышка лотка
• Угол поворота: 90°
• Ширина основания: 100 мм
• Толщина материала: 1,2 мм
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира
• Цвет: серый
• Огнестойкость: да
• Тип крепления: привинчивание
• Рекомендовано для использования с линейкой S5 Combitech

Совместимость и монтаж

Крышка на угол горизонтальный 90 градусов 100, 1,2 мм, с крепежными элементами DKC, DKC-н совместима исключительно с угловыми участками лотков серии S5 Combitech с шириной основания 100 мм. Установка выполняется путём привинчивания с помощью входящих в комплект соединительных пластин и саморезов. Монтаж возможен только после сборки самого углового лотка. Не рекомендуется использовать с другими сериями лотков - даже аналогичной ширины - из-за различий в форме профиля и расположению точек крепления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности за счёт огнестойкости материала и прочного оцинкованного покрытия. Напряжение и ток через крышку не передаются - она является исключительно защитным элементом. Производство выполнено по технологии Сендзимира, обеспечивающей равномерную и долговечную антикоррозийную защиту.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,2 мм
• Защита от коррозии благодаря оцинкованию по методу Сендзимира - более стойкому, чем обычное холодное цинкование
• Готовый комплект крепежа снижает время монтажа и исключает потерю болтов/шайб
• Огнестойкий материал увеличивает безопасность системы при перегревах или возгораниях
• Серый цвет не выделяется на фоне других элементов лотковой системы

Ограничения применения

• Не предназначен для вертикальных углов - только для горизонтальных поворотов 90°
• Подходит только для лотков S5 Combitech шириной 100 мм; другие модели не подходят по форме замка и крепёжным отверстиям
• Не рассчитана на частое открывание - служит постоянной защитной крышкой, а не доступной панелью для обслуживания
• Не следует применять во взрывоопасных зонах без дополнительной сертификации оборудования

Примеры использования

• Закрытие углового перехода между двумя горизонтальными секциями лотка в цехе с конвейерной системой
• Фиксация кабельной трассы в распределительном щите при изменении направления на 90°
• Обустройство кабельных каналов в производственных помещениях с высокой запылённостью
• Прокладка силовых кабелей в технологических трубопроводах с жёсткими поворотами

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - должна быть точно 100 мм, иначе крышка не будет плотно прилегать
• Используйте только те крепёжные элементы, которые поставляются в комплекте с крышкой - они специально подобраны под профиль S5 Combitech
• При необходимости демонтировать крышку - используйте отвертку с плоским наконечником, чтобы не повредить кромки
• Не затягивайте крепеж слишком сильно - это может деформировать тонкую сталь 1,2 мм
• Для длительной службы в сырых средах допускается дополнительно обработать края герметиком на основе силикона - но не внутри канала, где находятся кабели
