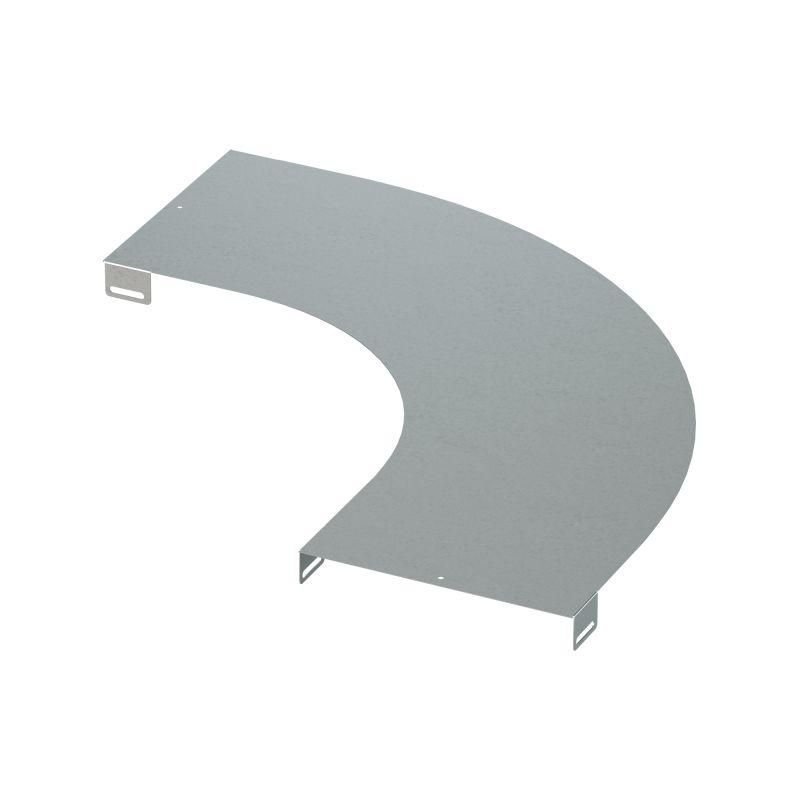

Крышка на угол горизонтальный 90 градусов, осн.600, R=300мм, горячеоцинкованная в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0063KHDZ ДКС

Крышка на угол горизонтальный 90 градусов DKC (ДКС) с основанием 600 мм и радиусом 300 мм предназначена для защиты кабелей в местах поворота лестничного кабельного лотка. Выполненная из горячеоцинкованной стали, она обеспечивает долговечную защиту в промышленных условиях и поставляется в комплекте с крепежом и соединительными пластинами.

Назначение и область применения

Эта крышка используется для закрытия внешнего угла лестничного кабельного лотка под углом 90 градусов. Она защищает кабели от механических повреждений, пыли и воздействия окружающей среды. Подходит для установки на участках трасс, где требуется изменение направления кабельной сети - например, на пересечении стен, колонн или переходах между этажами. Применяется в промышленных объектах, энергообъектах, транспортных терминалах и на производствах с высокой нагрузкой на кабельные системы.

Технические характеристики

• Тип изделия: Крышка на угол горизонтальный 90°
• Основание: 600 мм - ширина поверхности, которая опирается на лоток
• Радиус изгиба: 300 мм - внутренний радиус поворота, соответствует радиусу лотка L5 Combitech
• Материал: Сталь с горячим цинкованием - устойчива к коррозии, не требует покраски
• Покрытие: Горячий цинк - слой цинка до 80–100 мкм, обеспечивающий длительный срок службы даже во влажной среде
• Цвет: Светло-серый - естественный цвет оцинкованной стали, не окрашивается дополнительно
• Тип крепления: Привинчивание - фиксируется саморезами к боковым стенкам лотка
• Совместимость: Только с лестничными кабельными лотками серии L5 Combitech

Совместимость и монтаж

Крышка DKC совместима исключительно с лестничными кабельными лотками серии L5 Combitech. Установка возможна только на лотки с тем же радиусом изгиба - 300 мм. Комплектация включает крепежные элементы и соединительные пластины - они позволяют надежно зафиксировать крышку и герметично соединить её с соседними элементами трассы. Монтаж выполняется после укладки кабелей: крышка устанавливается сверху, выравнивается по контуру угла и фиксируется саморезами через предварительно подготовленные отверстия. Не рекомендуется использовать с другими типами лотков - плоскими, коробчатыми или с другим радиусом.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - служит десятки лет без обслуживания
• Удобство сборки: все необходимые детали в комплекте - не нужно докупать крепеж
• Жесткая конструкция из стали - сохраняет форму при механическом воздействии
• Не требует дополнительной обработки - готова к установке сразу после доставки
• Соответствие сериям L5 Combitech - гарантирует точное совпадение геометрии и шага крепления

Ограничения применения

• Не применяется в помещениях с постоянным контактом с открытым огнем или высокими температурами (>150 C)
• Не предназначен для вертикальных поворотов - только для горизонтальных углов 90°
• Не совместим с кабельными лотками других форматов (коробчатые, решётчатые, с радиусом менее/более 300 мм)
• Не следует применять в агрессивных химических средах - цинк может разрушаться при контакте с кислотами или щелочами

Примеры использования

• Защита кабелей на повороте трассы в цеху металлургического завода
• Закрытие угла между двумя секциями лотка в распределительном пункте подстанции
• Изоляция кабелей при проходе через стену в логистическом комплексе
• Формирование безопасного маршрута кабеля вокруг колонны в производственном здании

Практические советы

• Перед монтажом проверьте соответствие радиуса крышки радиусу лотка - отличие даже на 10 мм нарушит плотность прилегания
• Используйте только саморезы, указанные в комплекте - другие могут иметь неверную длину или головку
• При необходимости удлинения трассы используйте соединительные пластины - они обеспечивают целостность защиты и жесткость стыка
• Не затягивайте крепеж слишком сильно - это может деформировать тонкий металлический профиль крышки
• При работе в сыром помещении периодически осматривайте места крепления - хотя цинк защищает, влага может попадать в стыки
