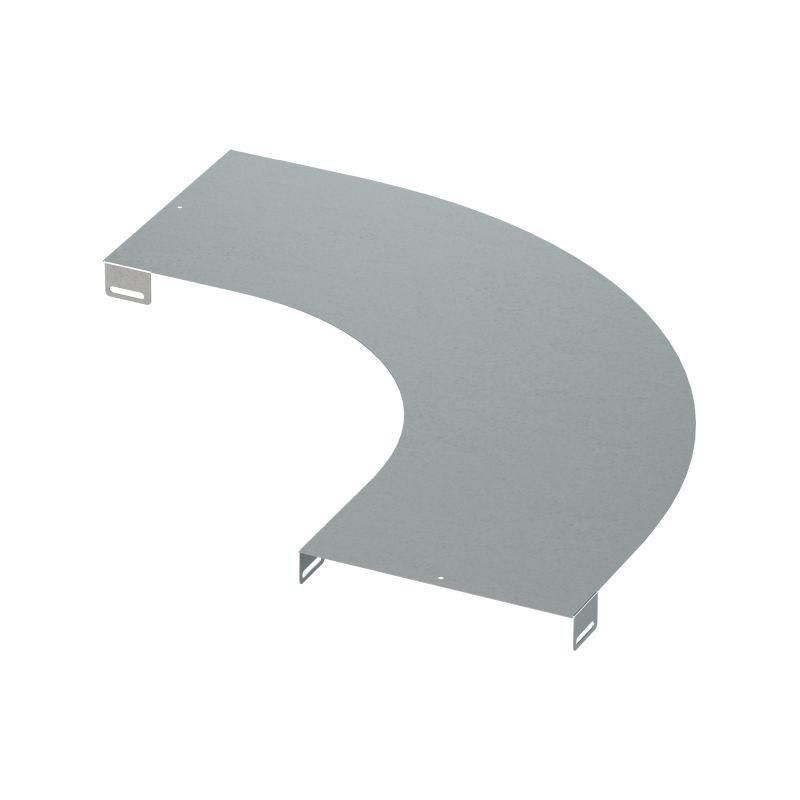

Крышка на угол горизонтальный 90 градусов, осн.200, R=600мм, цинк-ламельная в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0026KZL ДКС

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0026kzl) предназначена для защиты и эстетичного оформления внешних углов кабельных лотков лестничного типа. Выполнена из стали с цинк-ламельным покрытием, в комплекте с крепежом и соединительными пластинами - обеспечивает надежную сборку без дополнительных деталей.

Назначение и область применения

Крышка на угол DKC (арт. lk0026kzl) используется для закрытия наружных угловых соединений кабельных лотков лестничного типа под углом 90°. Применяется там, где требуется защитить кабели от механических повреждений, пыли и воздействия окружающей среды, сохраняя при этом доступ к проводкам для обслуживания. Подходит для промышленных объектов, производственных линий, распределительных щитовых и серверных комнат.

Технические характеристики

• Угол изгиба: 90° - позволяет формировать правильный переход между перпендикулярными участками лотка
• Основание: 200 мм - соответствует ширине лотка L5 Combitech, совместимо с лестничными системами этого размера
• Радиус изгиба: 600 мм - определяет плавность перехода, снижает риск перегиба кабелей внутри
• Материал: сталь - прочная и устойчивая к деформациям основа
• Покрытие: цинк-ламельное - защищает от коррозии, увеличивает срок службы в условиях повышенной влажности
• Цвет: светло-серый - гармонирует с другими элементами системы DKC L5 Combitech
• Тип крепления: привинчивание - фиксируется саморезами через предварительно подготовленные отверстия
• Комплектация: крепежные элементы и соединительные пластины - всё необходимое для установки в одной упаковке

Совместимость и монтаж

Крышка на угол DKC (арт. lk0026kzl) совместима исключительно с кабельными лотками лестничного типа серии L5 Combitech. Установка выполняется после монтажа основного лотка:

• Выровнять угол лотка по заданному радиусу 600 мм
• Закрепить соединительные пластины к боковым стенкам лотка с помощью прилагаемых саморезов
• Надеть крышку на угол, совместив её с крепёжными точками
• Затянуть крепеж до упора - не допускать перекосов, чтобы не нарушить герметичность и целостность кабелей

Не используйте другие типы крепежа - они могут не обеспечить нужную нагрузочную способность.

Преимущества

• Готовый комплект - не требует докупки крепежа или адаптеров
• Цинк-ламельное покрытие - долговечнее обычного цинкования, особенно в агрессивных средах
• Чёткая геометрия - радиус 600 мм минимизирует напряжение в кабелях при прокладке
• Совместимость с сериями DKC L5 Combitech - гарантирует точное соответствие всех элементов системы

Ограничения применения

• Не предназначен для вертикальных углов - только для горизонтальных 90°
• Не рекомендуется использовать с лотками других типов (коробчатые, решётчатые, трапециевидные)
• Не выдерживает ударные нагрузки выше нормативных - не применяйте как несущую конструкцию
• Работает только в температурном диапазоне, совместимом со стальной конструкцией (-40C…+80C)

Примеры использования

• Переход между двумя горизонтальными секциями лотка в цеху на производстве
• Обводка вокруг колонн или оборудования в распределительной камере
• Формирование углового маршрута в серверной комнате для организации кабельных трасс
• Изменение направления лотка в зонах с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что внутренний радиус лотка точно соответствует 600 мм - иначе крышка не будет плотно прилегать
• При использовании в помещениях с высокой влажностью дополнительно контролируйте состояние крепежа - он может окисляться быстрее, чем само покрытие
• Не затягивайте крепеж слишком сильно - это может деформировать тонкий металл крышки
• Если необходимо удлинить лоток после установки крышки - демонтируйте её перед резкой, а затем замените новой
• Артикул lk0026kzl - единственный вариант для лотков с основанием 200 мм в серии L5 Combitech; аналоги сторонних производителей не обеспечивают совместимости
