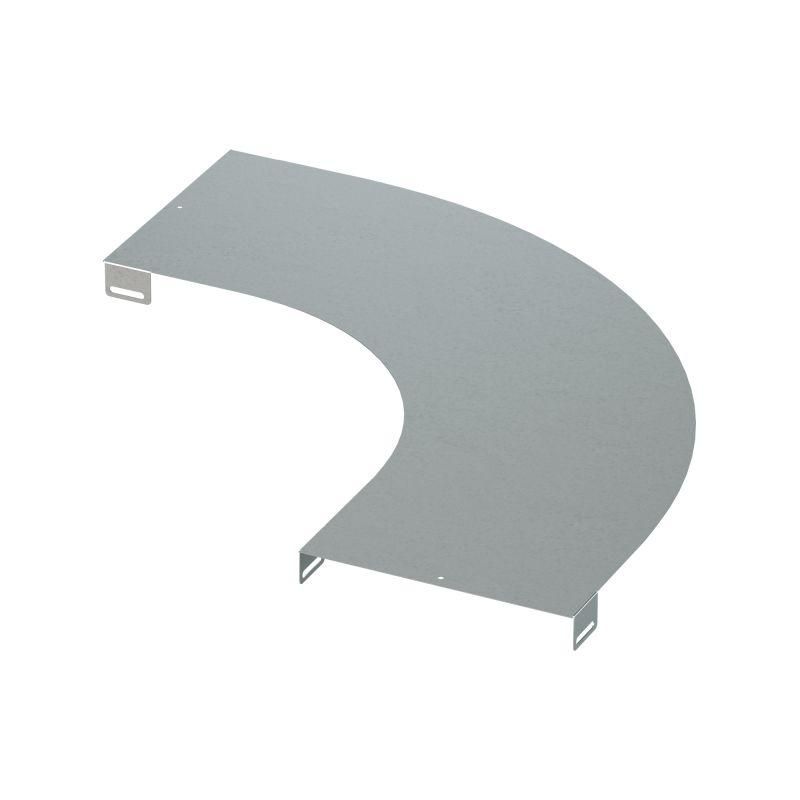

Крышка на угол горизонтальный 90 градусов, осн.200, R=600мм в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0026K ДКС

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0026k) предназначена для защиты кабельных трасс в местах поворотов лестничного лотка, обеспечивая герметичность и механическую безопасность. Комплектуется всем необходимым крепежом и подходит для систем с шириной лотка 200 мм и радиусом изгиба 600 мм.

Назначение и область применения

Крышка на угол горизонтальный 90 градусов DKC используется для закрывания верхней части угловых участков лестничных кабельных лотков. Она защищает провода и кабели от попадания пыли, влаги, механических повреждений и сторонних предметов. Применяется в помещениях с высокой проходимостью, на производствах, в офисных зонах, транспортных узлах и других объектах, где требуется надежная организация кабельных путей.

Технические характеристики

• Тип изделия: крышка на угол горизонтальный 90°
• Основание: 200 мм - совместима с лотками шириной 200 мм
• Радиус скругления: 600 мм - точно соответствует изгибам лестничных лотков этого радиуса
• Материал: сталь, оцинкованная по методу Сендзимира - повышенная коррозионная стойкость
• Цвет: светло-серый - единый визуальный стиль с другими элементами системы L5 Combitech
• Тип крепления: привинчивание - фиксация болтами через предварительно подготовленные отверстия
• Совместимость: исключительно с лестничным типом лотков

Совместимость и монтаж

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0026k) рассчитана исключительно на использование с лестничными лотками того же типа и размера - ширина 200 мм, радиус 600 мм. Установка выполняется после сборки самого угла. Каждая крышка комплектуется набором крепежных элементов: болты CM030508, саморезы CM100500 и соединительные пластины 37501 - все они уже подобраны под конкретную модель и не требуют доп purchases.

Перед установкой проверьте соответствие радиуса изгиба лотка и положения крепежных отверстий. Напряжение между крышкой и лотком должно быть равномерным - не допускайте перекосов при затяжке крепежа.

Безопасность и стандарты

Изделие изготовлено из стали с цинковым покрытием по технологии Сендзимира - что гарантирует долговечность даже в условиях повышенной влажности и химической активности окружающей среды. Соответствует требованиям к электрооборудованию для внутреннего монтажа согласно ГОСТ Р МЭК 61537. Отсутствует открытые острые кромки - снижается риск травматизма при обслуживании.

Преимущества

• Готовый комплект крепежа - экономит время на поиск и заказ отдельных деталей
• Высокая прочность материала - выдерживает нагрузки при случайном контакте или давлении
• Устойчивость к коррозии - срок службы увеличен благодаря глубокому цинковому слою
• Аксессуар из одной серии (L5 Combitech) - обеспечивает точную совместимость с другими элементами системы
• Закрытая форма - препятствует доступу посторонних предметов и животных

Ограничения применения

• Не применяется с плоскими, круглыми или прямоугольными лотками - только с лестничными
• Не предназначен для наружной установки без дополнительной защиты от осадков
• Не рекомендуется использовать там, где возможны ударные нагрузки выше норматива (например, в зонах с движением грузового оборудования без буферов)
• Не заменяет защитные кожухи для силовых кабелей напряжением свыше 1000 В - требует дополнительных мер безопасности

Примеры использования

• Защита кабелей на повороте лестничного лотка в серверной комнате
• Формирование безопасного маршрута для сигнализационных проводов в производственном корпусе
• Обустройство перехода между этажами в административном здании
• Монтаж в торгово-логистических комплексах с плотной сетью коммуникаций

Практические советы

• Перед монтажом убедитесь, что радиус изгиба лотка действительно составляет 600 мм - расхождение более чем +-5 мм вызывает щели и потерю герметичности
• Не используйте другие крепежные элементы вместо указанных в комплекте - они могут иметь неверную длину или шаг резьбы
• Проверяйте целостность цинкового покрытия перед установкой - при наличии сколов лучше обработать их специальным составом против коррозии
• При необходимости удлинить маршрут - используйте прямые крышки этой же серии; смешивание моделей из разных серий недопустимо
• Частота контроля: один раз в год - осмотр на наличие деформаций, ослабления крепежа и следов коррозии
