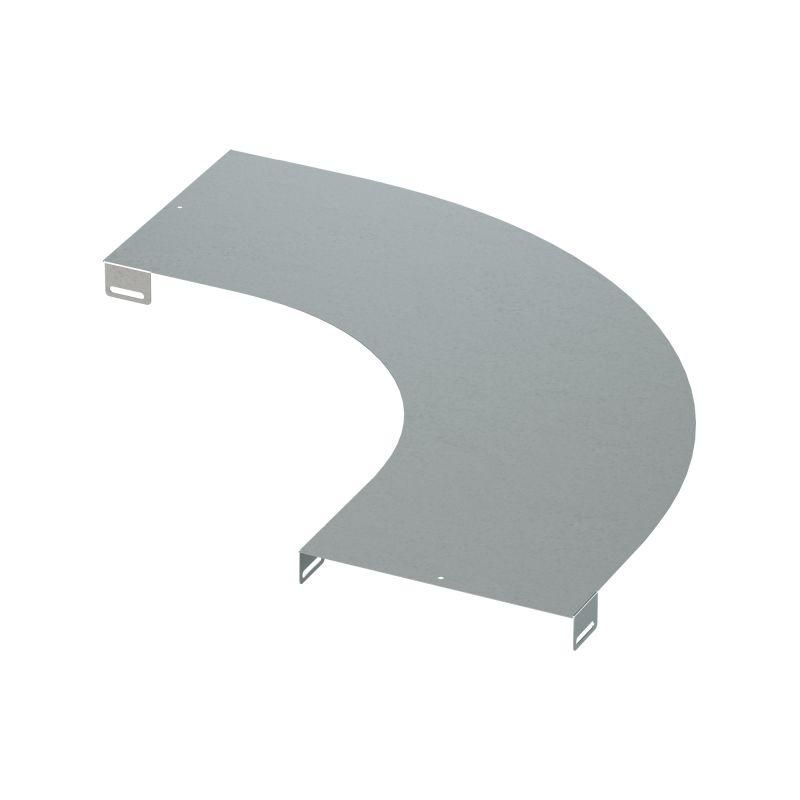

Крышка на угол горизонтальный 90 градусов, осн.300, R=600мм в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0036K ДКС

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0036k) - металлическая защитная крышка для угловых переходов кабельных лотков лестничного типа, обеспечивающая изоляцию проводов от пыли, влаги и механических повреждений. Комплектуется всем необходимым крепежом и рассчитана на использование с лотками шириной 300 мм.

Назначение и область применения

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0036k) используется для закрытия внешних углов кабельных лотков лестничного типа, где кабели меняют направление. Она защищает жилы от попадания пыли, влаги, брызг и случайных ударов. Применяется в промышленных помещениях, на производствах, в цехах с оборудованием, где требуется надежная маршрутизация силовых и управляющих кабелей - например, на конвейерах, станках, распределительных щитах.

Технические характеристики

• Материал: сталь, оцинкованная горячим способом по методу Сендзимира - обеспечивает высокую коррозионную стойкость даже в агрессивных средах
• Основание: 300 мм - совместима с лотками той же ширины
• Радиус скругления: 600 мм - соответствует изгибу лотка при повороте на 90°
• Цвет: светло-серый - единый визуальный стиль с другими элементами системы L5 Combitech
• Тип крепления: привинчивание - фиксируется саморезами через предварительно подготовленные отверстия
• Комплектация: включает крепежные элементы CM030508, CM100500 и 37501 - все детали уже подобраны под этот тип крышки

Совместимость и монтаж

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0036k) совместима исключительно с кабельными лотками лестничного типа шириной 300 мм и радиусом изгиба 600 мм. Установка выполняется после сборки самого лотка: крышка надевается сверху на угол, выравнивается и фиксируется с помощью входящих в комплект саморезов. Отдельные соединительные пластины позволяют герметично стыковать крышку с прямыми участками лотка. Монтаж требует доступа с верхней стороны - установка снизу невозможна.

Безопасность и стандарты

Изделие изготовлено из стали с оцинковкой по методу Сендзимира - соответствует требованиям к долговечности и химической стойкости в промышленной среде. Нет открытых острых кромок, что снижает риск травм при обслуживании. Соответствие нормам безопасности достигается за счет целостности защитного слоя и отсутствия электропроводящих частей вне зоны контакта с кабелями.

Преимущества

• Горячее цинкование по методу Сендзимира - в два-три раза прочнее обычного холодного покрытия, служит десятилетиями даже во влажных условиях
• Полный комплект крепежа в одной упаковке - экономит время на поиск болтов и гаек
• Жесткая форма сохраняет форму при температурных колебаниях - не прогибается под весом кабелей
• Единая система L5 Combitech - позволяет легко заменить или расширить трассу без пересчета компонентов

Ограничения применения

• Не подходит для лотков других форм - например, коробчатых или трубчатых
• Не предназначен для наружной установки под открытым небом - хотя оцинковка устойчива, длительное воздействие осадков и УФ-лучей снижает срок службы
• Не рекомендуется использовать в местах с постоянным контактом с агрессивными химическими веществами (кислоты, щелочи)
• Запрещено применять как несущий элемент - крышка не воспринимает нагрузку от веса кабелей, она лишь защищает

Примеры использования

• Угловой переход между двумя горизонтальными секциями лотка в цехе по производству автозапчастей
• Переход кабелей от потолочного лотка к стеновому в автоматизированном складе
• Обводка вокруг оборудования в распределительной комнате с плотной трассировкой

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба лотка точно соответствовал 600 мм - иначе крышка не будет плотно прилегать
• Используйте только те крепежные элементы, которые указаны в комплекте - другие могут не обеспечить нужную жесткость
• При необходимости удлинения трассы используйте прямые крышки того же типа - они совпадают по профилю и цвету
• Проверяйте состояние оцинковки перед установкой - при наличии сколов лучше обработать их антикоррозийным составом
• Не затягивайте крепеж слишком сильно - это может деформировать тонкий металл крышки
