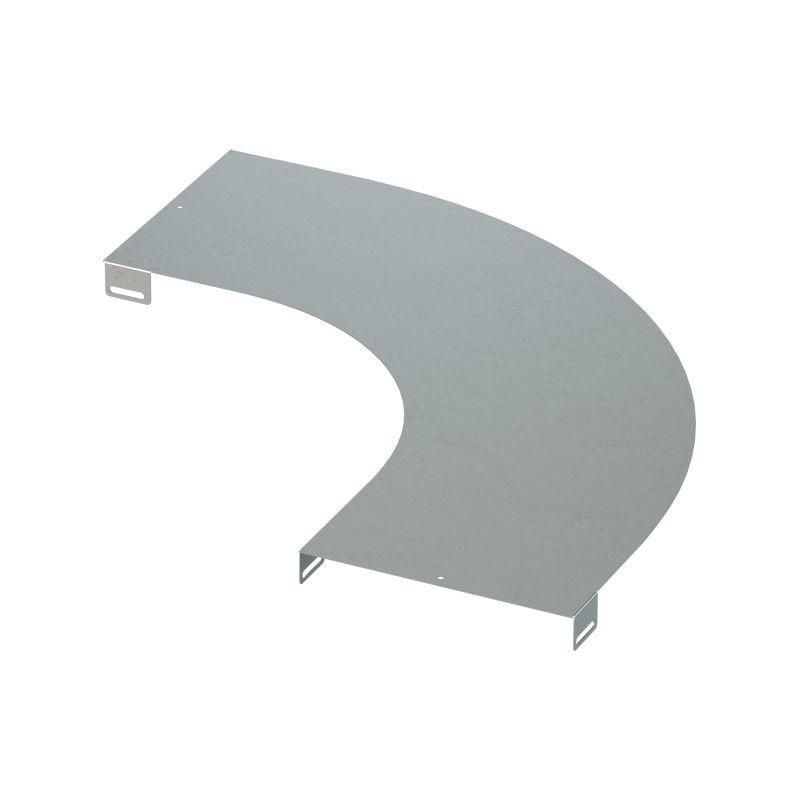

Крышка на угол горизонтальный 90 градусов, осн.400, R=300мм в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0043K ДКС

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0043k) предназначена для защиты кабельных трасс в лестничных лотках на поворотах, обеспечивая герметичность и механическую безопасность. Изделие из оцинкованной стали совместимо с системой L5 Combitech и поставляется с полным комплектом крепежа.

Назначение и область применения

Крышка на угол горизонтальный 90 градусов DKC используется для закрытия внешнего угла лестничного лотка с радиусом скругления 300 мм и шириной 400 мм. Она защищает кабели от пыли, влаги, механических повреждений и случайного доступа. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре - там, где кабельные трассы проходят через углы и требуют надежной изоляции.

Технические характеристики

• Тип изделия: крышка на угол горизонтальный 90°
• Основание: 400 мм
• Радиус скругления: 300 мм
• Материал: сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное цинковое покрытие повышенной адгезии и коррозионной стойкости
• Цвет: светло-серый
• Тип крепления: привинчивание
• Совместимость: лестничные лотки системы L5 Combitech
• В комплекте: крепежные элементы CM030508, CM100500, 37501

Совместимость и монтаж

Крышка на угол DKC lk0043k рассчитана исключительно на лестничные лотки серии L5 Combitech с параметрами 400×300 мм. Установка выполняется путём фиксации с помощью входящих в комплект болтов и пластин. Соединительные пластины обеспечивают плотное прилегание к поверхности лотка без зазоров. Монтаж возможен как на готовых участках трассы, так и во время сборки. Не совместима с другими типами лотков (например, плоскими или с другим радиусом).

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, что соответствует требованиям к долговечности и безопасности в условиях высокой влажности и агрессивной среды. Покрытие по методу Сендзимира гарантирует соответствие ГОСТ 14918 и EN 10346. Нет открытых острых кромок - снижается риск повреждения кабелей при установке и обслуживании.

Преимущества

• Полный комплект крепежа в комплекте - не требуется докупать болты или пластины
• Оцинковка по Сендзимиру обеспечивает длительную защиту от коррозии даже в агрессивных средах
• Форма точно соответствует радиусу 300 мм - минимизирует напряжение в кабелях на изгибе
• Светло-серый цвет не выгорает и хорошо сочетается с большинством металлических лотков
• Устойчива к перепадам температур и вибрациям - подходит для промышленных условий

Ограничения применения

• Не применяется на лотках с радиусом меньше или больше 300 мм - не обеспечивается герметичность
• Не рекомендуется для вертикальных поворотов - предназначена только для горизонтальных углов 90°
• Не является взрывозащитной крышкой - не подходит для зон с опасностью возгорания или взрыва
• Не предназначен для частого открывания/закрывания - служит постоянной защитой

Примеры использования

• Защита силовых кабелей на повороте лестничного лотка в цехе металлургического завода
• Закрытие кабельной трассы в распределительном пункте с жесткими условиями влажности
• Монтаж в тоннелях метрополитена, где требуется долговечная защита от пыли и влаги
• Использование в автоматизированных линиях с конвейерами и станками, где кабели проходят через сложные маршруты

Практические советы

• Перед монтажом проверьте внутренний радиус лотка - он должен точно соответствовать 300 мм, иначе крышка будет деформироваться или плохо фиксироваться
• Используйте только крепеж из комплекта (CM030508, CM100500, 37501) - другие элементы могут не обеспечить нужную нагрузочную способность
• При необходимости замены кабелей - демонтировать крышку можно без снятия всего лотка; достаточно открутить три точки крепления
• При хранении избегайте контакта с щелочами и кислотами - хотя покрытие устойчиво, длительный контакт может повредить цинк
• Для крупных проектов заказывайте сразу несколько штук - партии могут отличаться по оттенку из-за особенностей оцинковки
