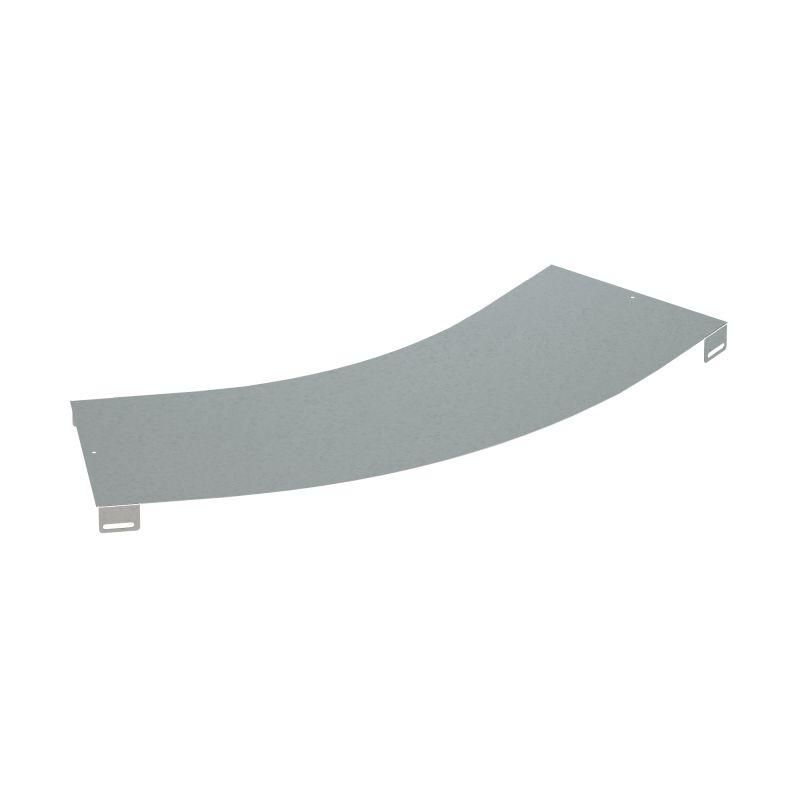

Крышка на угол горизонтальный 45 , осн.500, R-600 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0560K ДКС

Крышка на угол горизонтальный 45 градусов DKC (арт. lk0560k) предназначена для защиты кабелей в местах поворотов лестничного кабельного лотка, обеспечивая безопасную и эстетичную маршрутизацию проводов. Продукт из серии L5 Combitech совмещает прочность стали с надежной цинковой защитой.

Назначение и область применения

Крышка на угол горизонтальный 45 градусов DKC (арт. lk0560k) используется для закрывания внешних угловых участков лестничного кабельного лотка. Она защищает кабели от механических воздействий, пыли и случайного контакта, сохраняя целостность трассы. Подходит для установки в промышленных помещениях, на производствах, в распределительных щитах и на объектах с высокой проходимостью.

Технические характеристики

• Угол изгиба: 45° - оптимальная форма для плавного перехода между секциями лотка;
• Основание: 500 мм - ширина крышки соответствует стандартному шагу лестничного лотка;
• Радиус изгиба: 600 мм - позволяет укладывать кабели с минимальным допустимым радиусом изгиба;
• Материал: сталь - обеспечивает жесткую и долговечную конструкцию;
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка против коррозии даже при порезах и царапинах;
• Цвет: светло-серый - сочетается с другими элементами системы L5 Combitech;
• Крепление: привинчивание - фиксируется саморезами к боковым стенкам лотка;
• В комплекте: крепежные элементы и соединительные пластины - готово к монтажу без дополнительных деталей.

Совместимость и монтаж

Крышка на угол DKC (арт. lk0560k) совместима исключительно с лестничными кабельными лотками серии L5 Combitech. Установка выполняется путём выравнивания крышки по контуру угла и фиксации через предустановленные отверстия с помощью болтов или саморезов, входящих в комплект. Соединительные пластины обеспечивают герметичное примыкание к смежным участкам лотка, минимизируя зазоры. Монтаж возможен как до, так и после прокладки кабелей - благодаря открытому верхнему краю доступ к тракту остаётся частично свободным.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Цинковое покрытие по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461, что гарантирует срок службы более 15 лет в условиях средней агрессивности окружающей среды. Напряжение и ток не влияют на работу крышки - она является пассивной конструкцией.

Преимущества

• Готовый комплект - не требует самостоятельного подбора крепежа и соединителей;
• Высокая точность формования - идеальное соответствие радиусу и углу лотка, снижает риск перегибов кабеля;
• Оцинкованная сталь - устойчива к влаге, химическим испарениям и температурным колебаниям;
• Эргономичный дизайн - легко демонтировать для обслуживания кабелей без полного снятия всей трассы;
• Адаптивность - одинаково эффективна в новых и реконструированных системах.

Ограничения применения

• Не для круглых или прямоугольных кабельных каналов - только для лестничного типа;
• Не предназначен для наружной установки под открытым небом - хотя цинк защищает от коррозии, длительное воздействие осадков и УФ-лучей снизит срок службы;
• Запрещено использовать в качестве несущего элемента - нагрузка должна восприниматься только лотком;
• Не рассчитана на применение в взрывоопасных зонах - отсутствуют сертификаты ATEX/IECEx.

Примеры использования

• Переход между двумя горизонтальными участками лотка под углом 45° на заводе по сборке автомобилей;
• Защита силовых кабелей в распределительном пункте энергообъекта;
• Обводка трубопровода или технологического оборудования в цехе с ограниченным пространством;
• Модульная модернизация существующих кабельных трасс в офисных комплексах.

Практические советы

• Проверьте внутренний радиус лотка перед заказом - он должен точно соответствовать 600 мм, чтобы кабели не деформировались;
• При монтаже используйте только те крепежи, которые указаны в комплекте - другие могут нарушить плотность прилегания;
• Если требуется удлинение трассы, комбинируйте эту крышку с прямыми элементами серии L5 Combitech - они имеют единый шаг крепления;
• После установки проверьте отсутствие острых кромок - при необходимости слегка зашлифуйте места реза;
• Для удобства обслуживания оставляйте запас кабеля в районе угла - это позволит избежать напряжений при замене.
