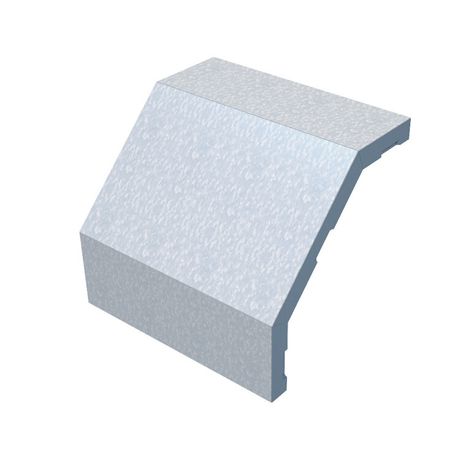

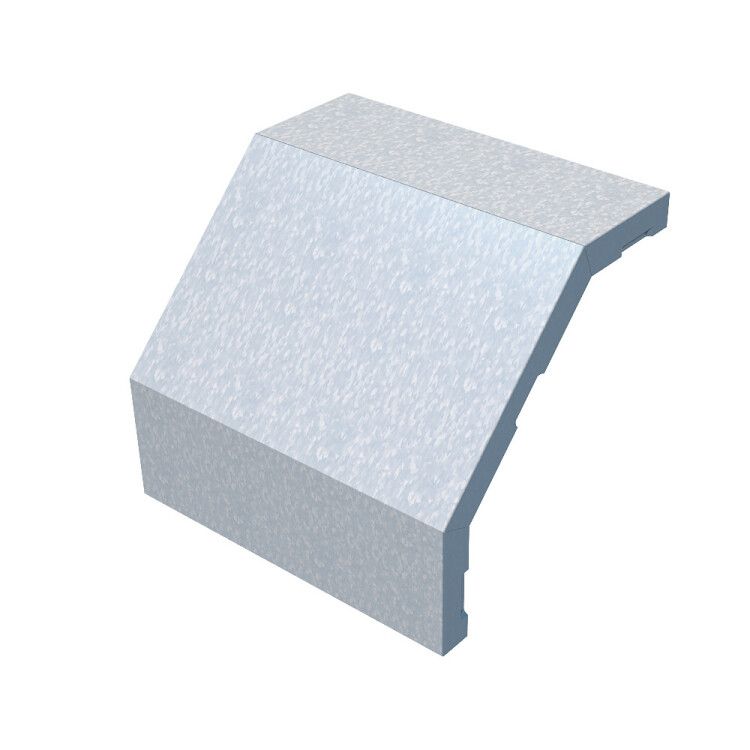

Крышка для угла вертикального внешн. 90град. осн.150 (80/100) сталь 0.8мм KVL90-150(80/100) КМ LO1468 КМ-Профиль

Крышка внешнего вертикального угла 90 градусов 150 мм (80/100) сталь 0.8 мм оцинкованная КМ-профиль предназначена для защиты кабельных лотков на внешних углах, обеспечивая безопасную и аккуратную прокладку проводов в промышленных и коммерческих объектах. Этот элемент из оцинкованной стали совместим с лотками КМ-профиль и легко монтируется за счет системы защелки.

Назначение и область применения

Крышка внешнего вертикального угла 90 градусов 150 мм (80/100) сталь 0.8 мм оцинкованная КМ-профиль используется для закрытия внешних углов кабельных лотков, где два участка лотка соединяются под прямым углом. Она предотвращает доступ к кабелям со стороны угла, снижает риск механических повреждений и улучшает эстетичный вид трассы. Применяется в системах распределения электроэнергии и управления сигналами на заводах, в складских помещениях, торговых центрах и других зонах с высокой проходимостью.

Технические характеристики

• Угол поворота: 90° - идеально подходит для вертикальных переходов между горизонтальными участками лотков
• Размеры: 150 мм - высота крышки; внутренние размеры 80×100 мм - соответствуют стандартным лоткам КМ-профиль
• Материал: сталь толщиной 0.8 мм - прочная, жесткая основа с хорошей несущей способностью
• Покрытие: оцинкованное - защищает от коррозии, увеличивает срок службы в условиях повышенной влажности
• Цвет: серый - унифицированный цвет, совпадает с остальной фурнитурой серии КМ-профиль
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает использование в помещениях с нормальным, умеренным и холодным климатом, включая неотапливаемые зоны
• Тип крепления: защелка - быстрый монтаж без инструментов, надежное фиксирование при нагрузках

Совместимость и монтаж

Крышка совместима исключительно с кабельными лотками серии КМ-профиль, имеющими внутренний размер 80×100 мм. Монтаж выполняется вручную: крышка просто вставляется в угол лотка до щелчка защелки. Для правильной установки необходимо, чтобы боковые стенки лотка были ровными и не деформированными. Не рекомендуется использовать с лотками других производителей или с другими размерами - это может привести к плохому контакту и выпадению крышки.

Преимущества

• Быстрая установка благодаря системе защелки - экономит время при сборке трасс
• Высокая механическая прочность за счет толщины стали 0.8 мм - выдерживает случайные удары и давление
• Коррозионная стойкость оцинкованного слоя - продлевает жизнь элементу даже в сырых средах
• Единый дизайн с лотками КМ-профиль - обеспечивает целостность всей системы
• Не требует дополнительных крепежей - снижает затраты на комплектующие

Ограничения применения

• Не предназначен для наружной установки под открытым небом - хотя есть оцинкование, длительное воздействие осадков и УФ-излучения может снизить долговечность
• Не подходит для лотков с размером более 100 мм или менее 80 мм - не будет плотно фиксироваться
• Не рассчитана на высокую температурную нагрузку - не применяется рядом с нагревательными элементами выше +60C
• Запрещено применять в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• На производстве: защита силовых кабелей на пересечении двух уровней конвейерной линии
• В складском комплексе: оформление вертикального перехода кабельной трассы от пола к потолочному ярусу
• В торговом центре: скрытая прокладка кабелей питания и связи вдоль колонн и угловых стен
• В офисном здании: организация маршрута для сетевых кабелей в техническом коридоре с жесткими углами

Практические советы

• Перед монтажом проверьте, что лотки точно совпадают по размеру 80×100 мм - даже небольшая деформация может помешать защелке
• Избегайте усилия при установке - если крышка не встаёт легко, не используйте инструменты, проверьте соответствие размеров
• При необходимости замены - достаточно потянуть за край крышки, она отщелкнется без повреждений
• Для длинных трасс с несколькими углами - заказывайте запасные крышки, так как они часто теряются при обслуживании
• Элемент можно окрасить порошковой краской, если требуется другой цвет - но это снимает гарантию на антикоррозийное покрытие
