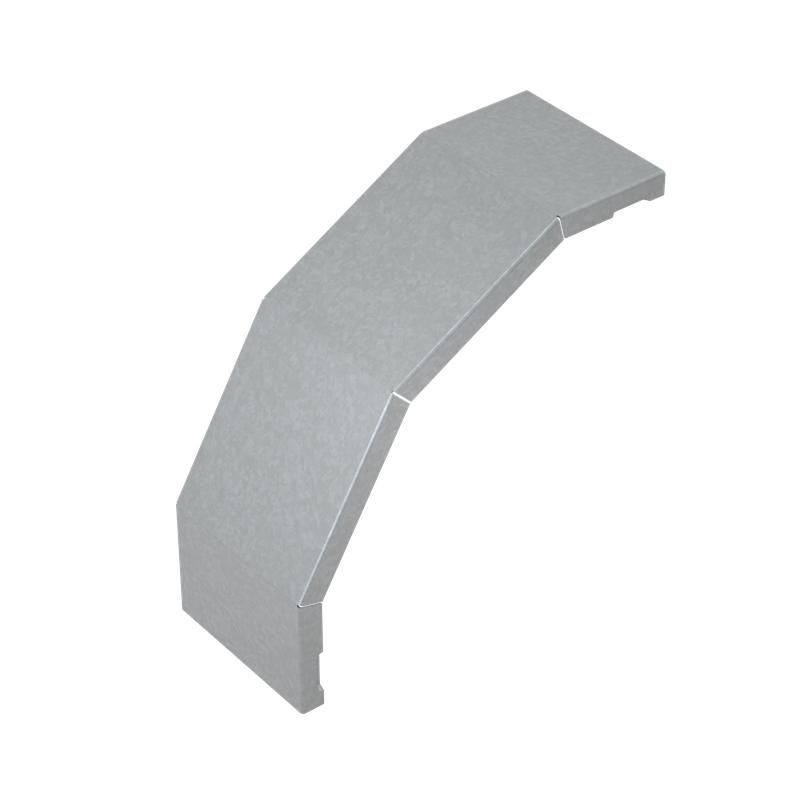

Крышка для угла вертикального внешн. 90град. осн.400 сталь 1мм "ПЛЮС" KVLplus90-400 КМ PL0916 КМ-Профиль

Крышка внешнего вертикального угла 90 градусов 400 мм сталь 1 мм от КМ-Профиля предназначена для защиты кабельных трасс в системах с лотками серии PLUS. Она обеспечивает безопасное прохождение кабелей через вертикальный поворот, сохраняя целостность изоляции и исключая доступ посторонних предметов. Артикулы pl0916, kvlplus90*400 и kvlplus90-400 соответствуют одному продукту.

Назначение и область применения

Эта крышка используется совместно с угловыми элементами серии PLUS шириной 400 мм для закрытия внешнего вертикального угла 90° в кабельных лотках. Применяется там, где требуется изменить направление трассы с горизонтального на вертикальное - например, при переходе кабеля с этажа на этаж или вблизи оборудования.

Подходит для установки в помещениях: производственных цехах, офисах, серверных, торговых комплексах. Защищает кабели от механических воздействий, пыли, случайного контакта и попадания мусора внутрь лотка.

Технические характеристики

• Угол поворота: 90° - позволяет плавно направить кабельную трассу вниз
• Длина: 400 мм - соответствует ширине лотков серии PLUS
• Материал: оцинкованная сталь толщиной 1 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерный, прочный слой цинка, устойчивый к коррозии
• Цвет: серый - единый цветовой ряд с другими элементами системы
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 - допущено к использованию во внутренних помещениях с умеренным и холодным климатом, без высокой влажности и агрессивных паров

Совместимость и монтаж

Крышка совместима **только** с угловыми элементами серии PLUS шириной 400 мм. Не подходит для других типов лотков или производителей.

Фиксация осуществляется за счет защелкивающегося механизма - достаточно плотно прижать крышку к основанию до характерного щелчка. Для демонтажа - просто потяните ее вверх, инструменты не требуются. Это ускоряет обслуживание и замену кабелей.

При сборке трассы важно соблюдать точное соответствие ширины: 400 мм. Несоответствие приведёт к зазорам или перегрузке защелок.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Материал не выделяет токсичных веществ при нагреве, что подтверждает огнестойкость. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с металлическими частями лотка.

Преимущества

• Прочность: сталь 1 мм обеспечивает жесткую защиту без деформаций при нагрузке
• Легкий монтаж и демонтаж: защелка работает без инструментов - экономит время при плановых работах
• Долговечность: оцинковка по Сендзимиру гарантирует срок службы более 15 лет в сухих условиях
• Аэродинамическая форма: минимизирует задержку пыли и осадков на поверхности
• Единая система: полностью интегрируется с остальными компонентами серии PLUS - упрощает планирование и запас деталей

Ограничения применения

• Не применяется на открытых площадках, в сырых помещениях, на улице или в зонах с постоянным воздействием воды
• Не рекомендуется в средах с высокой концентрацией химических паров (например, кислоты, щелочи, растворители)
• Не предназначен для работы при температуре ниже -40C - возможна потеря эластичности защелок
• Не совместим с лотками других серий или производителей - даже при одинаковой ширине

Примеры использования

• Переход кабелей между этажами в многоэтажном офисном здании
• Закрытие угла в технологическом коридоре завода с конвейерной линией
• Обустройство кабельной трассы в серверной комнате с вертикальным выходом к распределительному щиту
• Монтаж в торговом центре - для скрытого проведения силовых и слаботочных кабелей вдоль колонн

Практические советы

• Перед монтажом проверьте, чтобы угол серии PLUS был правильно установлен и не имел люфтов - иначе крышка будет плохо фиксироваться
• При длительной эксплуатации периодически осматривайте защелки на предмет засорения пылью - очищайте мягкой щеткой
• Не используйте силовые инструменты для снятия крышки - это может повредить защелки и сделать последующий монтаж невозможным
• Запасайте крышки в комплекте с углами - они продаются отдельно, но требуют точного соответствия артикула (pl0916, kvlplus90*400, kvlplus90-400)
• Для трасс с большим числом кабелей - убедитесь, что суммарный диаметр не превышает 80% свободного объема лотка, иначе крышка не сможет плотно закрыться
