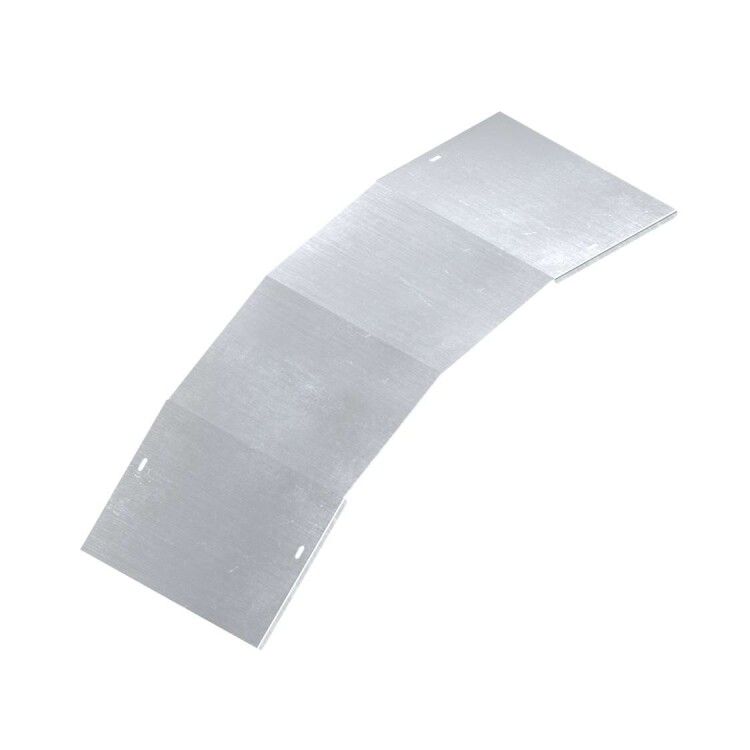

Крышка на угол вертикальный внешний 45 градусов 100х900, R600, горячеоцинкованная | UKOC619HDZ DKC ДКС

Крышка на угол вертикальный внешний 45 градусов 100х900, R600, горячеоцинкованная от DKC (ДКС) - элемент системы U5 Combitech, обеспечивающий механическую и погодную защиту кабельных трасс в местах поворотов. Артикул ukoc619hdz предназначен для установки на наружные углы с углом 45°, где требуется сохранить целостность изоляции проводов и предотвратить попадание влаги, пыли и механических повреждений.

Назначение и область применения

Крышка на угол вертикальный внешний 45 градусов 100х900, R600, горячеоцинкованная служит для закрытия кабельных лотков в точках перехода между вертикальными участками, расположенными под углом 45°. Она защищает кабели от внешних воздействий: влаги, пыли, ударов и случайного контакта. Применяется в промышленных объектах, на заводах, в энергообъектах, транспортных терминалах и других зонах с высокой нагрузкой на кабельные сети.

Технические характеристики

• Высота: 100 мм - соответствует глубине лотка, обеспечивает полное перекрытие кабельного пространства;
• Ширина: 900 мм - длина крышки, рассчитана на покрытие одного сегмента угла;
• Угол поворота: 45° - оптимальна для соединения двух вертикальных лотков под острым углом;
• Радиус изгиба (R): 600 мм - радиус внутреннего изгиба профиля, влияет на удобство прокладки кабелей через угол;
• Материал: сталь оцинкованная - прочная основа с антикоррозийным слоем;
• Покрытие: горячее цинкование - равномерный слой цинка, устойчивый к механическому и химическому воздействию;
• Цвет: серый - единый цветовой ряд с другими элементами серии U5 Combitech;
• Тип крепления: привинчивание - фиксация саморезами к боковым стенкам лотка;
• Совместимость: только с лотками серии U5 Combitech и аналогичными по габаритам.

Совместимость и монтаж

Крышка на угол вертикальный внешний 45 градусов 100х900, R600, горячеоцинкованная совместима исключительно с лотками серии U5 Combitech, имеющими ту же ширину и высоту. Установка выполняется после сборки самого угла:

• Убедитесь, что лотки точно состыкованы под углом 45° и не имеют люфтов;
• Подгоните крышку по месту - она должна плотно прилегать без перекосов;
• Закрепите с помощью саморезов по металлу (не входят в комплект) через предварительно просверленные отверстия;
• Не затягивайте слишком сильно - риск деформации тонкого металла;
• Избегайте монтажа на поверхности с частыми вибрациями без дополнительной демпферной прокладки.

Безопасность и стандарты

Крышка выполнена в соответствии с требованиями к системам кабельного управления для промышленного оборудования. Горячее цинкование соответствует ГОСТ 14771-76, обеспечивая долговечность в агрессивных средах. Элемент не является электроизолирующим - не заменяет защитные кожухи для токоведущих частей. Не применяйте в условиях постоянного погружения в жидкости или в помещениях с повышенной взрывоопасностью.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы до 25 лет в условиях открытых площадок;
• Жесткая конструкция предотвращает прогибы под весом кабелей или внешним давлением;
• Единая система U5 Combitech позволяет легко комбинировать с другими элементами без адаптеров;
• Серый цвет не выгорает на солнце и хорошо сочетается с большинством металлических поверхностей;
• Простота монтажа - не требует специальных инструментов, кроме отвертки и сверла.

Ограничения применения

• Не подходит для углов 90° или менее 45° - форма жестко задана;
• Не рекомендовано использование в условиях температур ниже -40C - материал становится хрупким;
• Не допускается применение в качестве несущего элемента - не воспринимает вес кабелей, только защищает их;
• Не совместима с лотками других серий, даже при одинаковых габаритах - отличаются по форме крепежных планок;
• Не предназначена для герметизации - не обеспечивает IP-защиту выше IP54 без дополнительных уплотнителей.

Примеры использования

• Защита силовых кабелей на промышленном конвейере, где трубопроводы меняют направление под 45°;
• Закрытие кабельных трасс в распределительных щитовых на улице, где есть вертикальный переход между этажами;
• Обустройство кабельных каналов в логистических комплексах с многоуровневыми стеллажами;
• Фиксация кабелей связи в телекоммуникационных шкафах с угловым выходом.

Практические советы

• Перед монтажом проверьте, чтобы внутренняя сторона крышки была чистой - грязь может повредить изоляцию кабелей;
• Если кабели заполнены почти полностью, используйте крышку только на участках с минимальной нагрузкой - иначе возможен перегрев;
• Для длительной эксплуатации в сыром климате дополнительно смажьте места крепления противокоррозийной смазкой;
• Артикул ukoc619hdz всегда заказывайте в паре с соответствующим угловым лотком - они должны быть одной партии;
• Не используйте эту крышку вместо декоративных решений - её задача - функциональная защита, а не эстетика.
