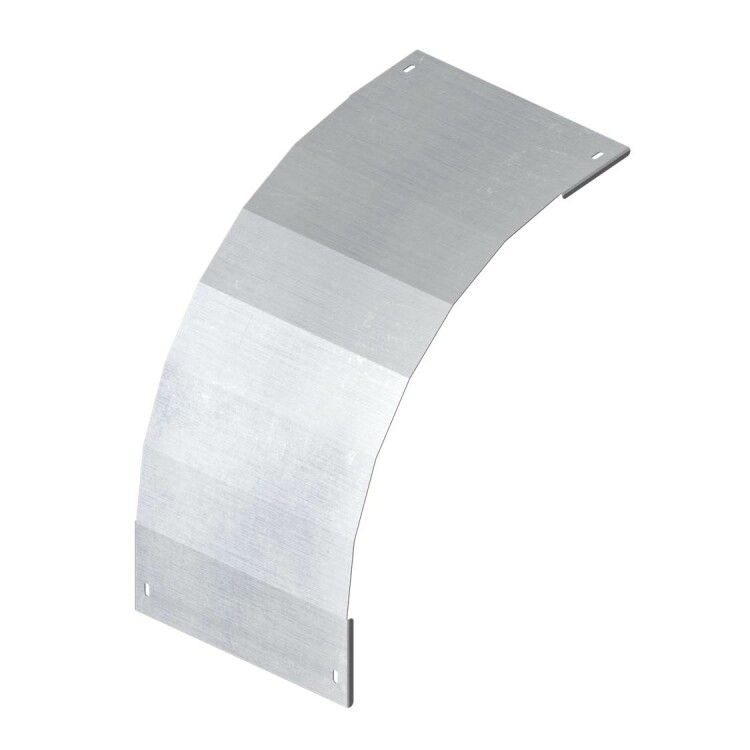

Крышка на угол вертикальный внешний 90 градусов, 100х500 R600, цинк-ламельная в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - LKO1650KZL ДКС

Крышка на угол вертикальный внешний 90 градусов DKC (арт. lko1650kzl) предназначена для защиты кабельных трасс в местах поворотов лотков с радиусом R=600 мм. Она обеспечивает герметичное закрытие угла между горизонтальным и вертикальным участками лотка, сохраняя целостность проводки и защищая её от внешних воздействий.

Назначение и область применения

Этот элемент используется для завершения кабельной трассы там, где лоток меняет направление под углом 90° - например, при переходе с горизонтального участка на вертикальный. Подходит для систем с высотой борта 100 мм и шириной основания 500 мм. Крышка DKC применяется в промышленных объектах, на производствах, в распределительных щитовых, на транспорте и в других условиях, где требуется защита кабелей от пыли, влаги, ударов и случайных контактов.

Технические характеристики

• Угол поворота: 90°
• Радиус изгиба: R = 600 мм
• Высота борта лотка: 100 мм
• Ширина основания лотка: 500 мм
• Материал: сталь оцинкованная
• Толщина стенки: 1 мм
• Покрытие: цинк-ламельное - улучшенная антикоррозийная защита с матовым серым цветом
• Тип крепления: защелка - быстрое фиксирование без инструментов
• Цвет: серый

Совместимость и монтаж

Крышка совместима исключительно с лотками серии L5 Combitech от DKC, имеющими указанные габариты (100×500 мм). Комплектация включает все необходимые элементы для установки: две соединительные пластины и набор крепежных элементов. Монтаж выполняется путём плотного совмещения с торцами лотка и последующего защёлкивания до характерного щелчка. Убедитесь, что поверхности лотка чистые и не деформированы - это гарантирует надёжную посадку крышки.

Преимущества

• Цинк-ламельное покрытие обеспечивает долгую защиту от коррозии даже в агрессивных средах
• Фиксация защёлкой позволяет выполнять монтаж без сверления и болтов - экономит время при сборке трассы
• Жесткая конструкция из стали толщиной 1 мм выдерживает нагрузки при случайных ударах и давлении
• Гладкий внутренний профиль снижает риск повреждения изоляции кабелей при протяжке
• Единая система совместимости с другими элементами серии L5 Combitech упрощает масштабирование системы

Ограничения применения

• Не предназначен для использования в помещениях с постоянным воздействием открытого пламени или температур выше +80 C
• Не рекомендуется применять в условиях частых вибраций без дополнительной фиксации - возможен самопроизвольный отрыв защёлок
• Подходит только для лотков с точными габаритами 100×500 мм; несовместим с другими размерами или сериями
• Цинк-ламельное покрытие не заменяет гальваническое цинкование - в условиях повышенной влажности и химической активности срок службы может снизиться

Примеры использования

• Закрытие вертикального поворота в шахте кабельной трассы на производстве
• Переход с горизонтальной части лотка на вертикальную в распределительном щите
• Обустройство маршрута кабелей от технологического оборудования к этажному щиту
• Изменение направления трассы в зоне с ограниченным пространством, где нельзя использовать два отдельных поворота

Практические советы

• Перед установкой проверьте соответствие радиуса R=600 мм на лотках - отклонение более +-5 мм может вызвать перекос и плохое прилегание крышки
• Если трасса проходит через помещение с высокой запылённостью, дополнительно используйте герметик по стыкам - хотя крышка имеет хорошую защиту IP40, она не является полностью герметичной
• При необходимости демонтажа - осторожно оттяните защёлки с двух сторон одновременно, чтобы не сломать фиксаторы
• Храните крышку в сухом месте - длительное воздействие влаги может вызвать белый налёт на цинк-ламельном покрытии, который не влияет на функциональность, но требует очистки перед монтажом
