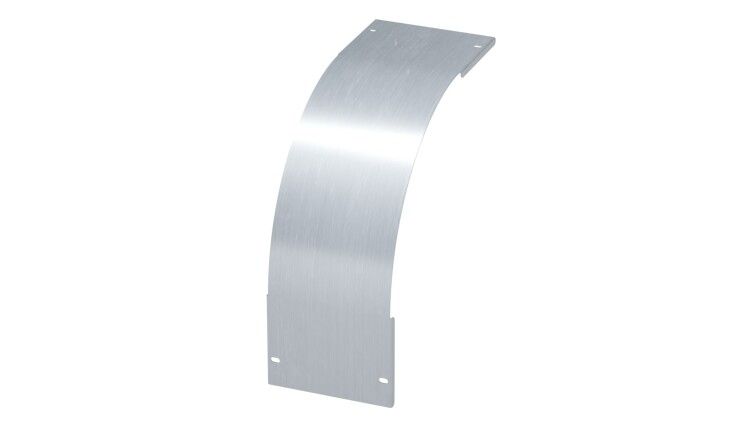

Крышка на угол вертикальный внешний 90 градусов 50х200, 1,5 мм, горячий цинк, в комплекте с крепежными элементами необходимыми длямонтажа - SKOM520KHDZ ДКС

Крышка на угол вертикальный внешний 90 градусов 50х200 от DKC (ДКС), артикул skom520khdz, предназначена для защиты кабельных трасс в местах изменения направления вертикальной линии на 90°. Изделие совместимо с лотками серии S5 Combitech и оснащено всем необходимым крепежом для быстрого монтажа.

Назначение и область применения

Крышка на угол вертикальный внешний 90 градусов 50х200 используется для закрытия внешних углов вертикальных кабельных лотков серии S5 Combitech. Защищает кабели от механических повреждений, пыли, влаги и посторонних предметов. Применяется в промышленных объектах, где требуется открытая прокладка кабелей: на заводах, в распределительных пунктах, на транспорте, в энергообъектах и других зонах с высокими требованиями к безопасности.

Технические характеристики

• Форма: внешний вертикальный угол 90°
• Размеры: высота борта 50 мм, ширина основания 200 мм
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная (горячий цинк)
• Покрытие: горячий цинк - повышенная коррозионная стойкость
• Цвет: серый
• Тип крепления: привинчивание через предварительно просверленные отверстия
• Шарнирное крепление: да - позволяет легко фиксировать крышку без деформации
• Огнестойкость: да - соответствует требованиям пожарной безопасности

Совместимость и монтаж

Крышка на угол вертикальный внешний 90 градусов 50х200 совместима исключительно с лотками серии S5 Combitech, имеющими такие же параметры борта (50 мм) и основания (200 мм). Установка выполняется с помощью входящих в комплект соединительных пластин и саморезов. Шарнирное крепление позволяет легко защелкнуть крышку на угол, после чего она фиксируется винтами. Монтаж возможен как до, так и после прокладки кабелей - благодаря доступным точкам крепления и свободному доступу к внутреннему объему.

Безопасность и стандарты

Изделие имеет огнестойкую конструкцию, что соответствует нормам пожарной безопасности для промышленных систем кабельной прокладки. Покрытие «горячий цинк» обеспечивает долговечную защиту от коррозии даже в агрессивных средах. Соответствует требованиям ГОСТ Р 50571 и DIN 41480 для систем кабельных лотков.

Преимущества

• Высокая прочность за счет толщины стали 1,5 мм и оцинкованного покрытия
• Автоматическая фиксация благодаря шарнирному механизму - снижает время установки
• Комплект крепежа включен - не требует доп purchases
• Устойчивость к химическим и атмосферным воздействиям - подходит для помещений с повышенной влажностью и перепадами температур
• Не требует сварки - монтаж осуществляется болтовым соединением

Ограничения применения

• Подходит только для лотков серии S5 Combitech с размерами 50×200 мм - несовместима с другими сериями или аналогичными изделиями других производителей
• Не предназначен для использования в условиях постоянного погружения в воду - хотя покрытие IP-защиты не указано, герметичность не гарантируется
• Не рекомендуется применять в зонах с частыми ударными нагрузками выше класса K1 - риск деформации кромок

Примеры использования

• Защита кабелей на переходе между этажами в многоэтажном производственном корпусе
• Закрытие внешнего угла в распределительной комнате серверной
• Прокладка силовых кабелей в цехе с высокой запыленностью и влажностью
• Обустройство кабельных трасс на промышленных конвейерах с вертикальными участками

Практические советы

• Перед монтажом проверьте соответствие размеров лотка - высота борта должна точно быть 50 мм, иначе крышка не будет плотно прилегать
• Используйте только крепеж из комплекта - он рассчитан на толщину стенки и материал крышки
• При необходимости замены или обслуживания кабелей - достаточно открутить два-три винта, чтобы снять крышку без демонтажа всего участка
• Для длительной эксплуатации в агрессивной среде периодически проверяйте целостность цинкового слоя - при наличии повреждений можно использовать антикоррозийный спрей
• Не используйте инструменты с острыми кромками при установке - они могут повредить покрытие и снизить срок службы
