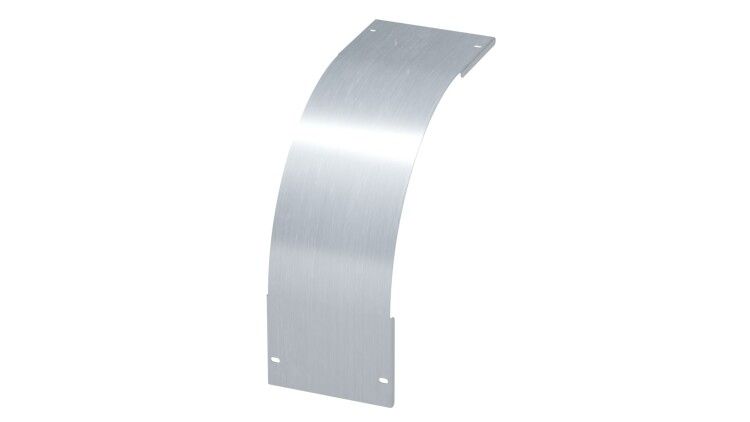

Крышка на угол вертикальный внешний 90 градусов 50х50, 1,2 мм, горячий цинк, в комплекте с крепежными элементами необходимыми длямонтажа - SKON505KHDZ ДКС

Крышка на угол вертикальный внешний 90 градусов 50х50 от DKC (ДКС), артикул skon505khdz, предназначена для защиты кабельных трасс в местах изменения направления вертикальной траектории. Она совместима с линейкой S5 Combitech и оснащена всем необходимым крепежом для быстрого монтажа.

Назначение и область применения

Эта крышка используется для закрывания внешних вертикальных углов 90° в кабельных лотках системы S5 Combitech. Защищает провода и кабели от механических повреждений, запыленности, влаги и случайного доступа. Применяется в промышленных помещениях, на объектах энергетики, автоматизации и логистике - там, где требуется открытая, но защищенная прокладка кабелей по вертикальным маршрутом.

Технические характеристики

• Форма: внешний вертикальный угол 90°
• Размеры: 50×50 мм (высота борта × ширина основания)
• Толщина материала: 1,2 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - повышенная коррозионная стойкость
• Цвет: светло-серый
• Тип крепления: привинчивание через предварительно просверленные отверстия
• Шарнирное крепление: да - позволяет легко открывать крышку для обслуживания без демонтажа

Совместимость и монтаж

Крышка совместима исключительно с лотками серии S5 Combitech с параметрами 50×50 мм. Установка выполняется путём фиксации на двух сторонах угла с помощью входящих в комплект саморезов и соединительных пластин. Шарнирное крепление обеспечивает плавное открывание - достаточно открутить один болт, чтобы получить доступ к кабелям. Монтаж возможен как до, так и после прокладки кабелей благодаря удобному дизайну.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и долговечности для промышленных систем кабельной организации. Горячеоцинкованное покрытие снижает риск электрохимической коррозии, что важно в условиях повышенной влажности или агрессивной среды. Напряжение и ток через крышку не передаются - она является исключительно защитным элементом.

Преимущества

• Горячее цинкование гарантирует длительную службу даже в сырых или химически активных зонах
• Шарнирное крепление экономит время при плановом обслуживании и диагностике
• Комплектация крепежом исключает необходимость докупать дополнительные элементы
• Жесткая конструкция из стали 1,2 мм выдерживает нагрузки при случайном контакте
• Светло-серый цвет гармонирует с другими элементами линейки S5 Combitech

Ограничения применения

• Не внутренние углы - только для внешних 90°
• Подходит только для лотков S5 Combitech с высотой борта 50 мм; несовместима с другими сериями или размерами
• Не рассчитана на использование вне помещений без дополнительной защиты от прямых осадков - хотя цинк устойчив, постоянный контакт с водой требует анализа условий
• Запрещено использовать как несущую конструкцию - не воспринимает вес оборудования или кабелей сверх нормированной нагрузки лотка

Примеры использования

• Защита силовых кабелей на переходе между этажами в заводском корпусе
• Обустройство кабельных каналов в распределительных щитовых комнатах
• Прокладка сигналов управления на конвейерах с вертикальными участками трассы
• Монтаж в логистических терминалах, где необходимо частое вскрытие трассы для диагностики

Практические советы

• Перед установкой проверьте соответствие размеров вашего лотка - точные значения 50×50 мм должны совпадать с профилем S5 Combitech
• Используйте только рекомендованную фурнитуру из комплекта - другие саморезы могут не войти в отверстия или нарушить герметичность
• При необходимости замены крышки - открутите лишь один болт шарнира, остальные остаются затянутыми
• На объектах с высокой запыленностью регулярно протирайте поверхность - грязь может задерживаться в канавках, особенно при наличии перепадов температур
• Если планируете многократное открытие - смажьте шарнир специальной силиконовой смазкой для электромонтажа
