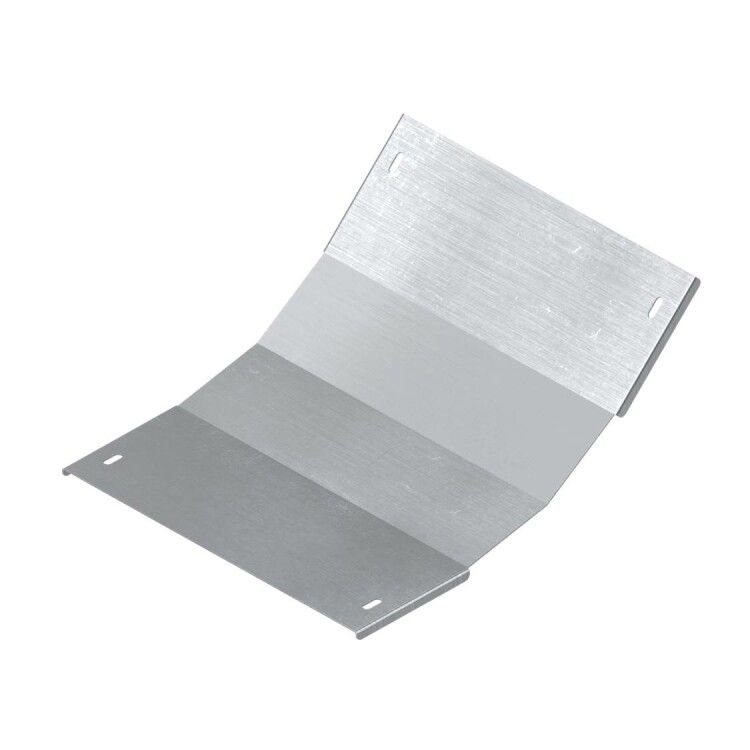

Крышка на угол вертикальный внутренний 45 градусов, 100х400 R300, горячеоцинкованная в комплекте с крепежными элементами исоединительными пластинами, необходимыми для монтажа - LKH0134KHDZ ДКС

Крышка на угол вертикальный внутренний 45 градусов, 100х400 R300, горячеоцинкованная, в комплекте с крепежными элементами и соединительными пластинами DKC - это защитный элемент для кабельной трассы, предназначенный для герметичного перекрытия внутреннего угла в лотках с параметрами 100×400 мм. Бренд DKC предлагает эту крышку как часть серии L5 Combitech, обеспечивая совместимость с другими элементами системы и долговечную работу в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Крышка на угол вертикальный внутренний 45 градусов используется для закрытия кабельных лотков в местах изменения направления трассы под углом 45°. Она защищает кабели от пыли, влаги, ударов и случайного контакта. Подходит для установки в промышленных помещениях, на объектах энергетики, транспорте, в системах автоматизации и на производствах с жесткими требованиями к безопасности.

Технические характеристики

• Тип изделия: крышка лотка
• Угол поворота: 45°
• Радиус изгиба (R): 300 мм
• Высота борта лотка: 100 мм
• Ширина основания лотка: 400 мм
• Материал: сталь оцинкованная
• Толщина стенки: 1 мм
• Покрытие: горячее цинкование
• Цвет: серый
• Тип крепления: защелка
• Огнестойкость: да

Совместимость и монтаж

Крышка на угол вертикальный внутренний 45 градусов, 100х400 R300, горячеоцинкованная, в комплекте с крепежными элементами и соединительными пластинами DKC совместима с лотками серии L5 Combitech. Монтаж осуществляется без инструментов: фиксация происходит через защелки, которые плотно зацепляются за кромки лотка. Комплект включает соединительные пластины и крепеж - они обеспечивают герметичность стыков между участками трассы. Убедитесь, что лоток имеет точно такие же параметры (100×400 мм, R=300 мм), чтобы избежать зазоров и провисаний.

Безопасность и стандарты

Изделие соответствует требованиям по огнестойкости - не распространяет пламя и сохраняет целостность при локальных температурных воздействиях. Горячее цинкование обеспечивает антикоррозийную защиту, что важно для работы в агрессивных средах. Соответствие стандартам EN 61537 и ГОСТ Р 50571.15.19 реализовано через использование материалов и методов сборки, принятых в промышленных кабельных системах.

Преимущества

• Закрытая форма и защелочное крепление исключают самопроизвольное открывание при вибрациях
• Горячее цинкование увеличивает срок службы в сравнении с холодным цинком - особенно в сырых и химически активных средах
• Огнестойкость позволяет использовать в зонах с повышенными требованиями к пожаробезопасности
• Комплектность снижает время монтажа - все нужные детали уже в наличии
• Серый цвет не выгорает и не требует окраски после установки

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от прямого солнца и осадков - хотя цинк устойчив, длительное UV-воздействие может снизить эстетику
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - даже горячее цинкование имеет предел устойчивости
• Подходит только для лотков с точными параметрами: 100 мм высота, 400 мм ширина, R=300 мм - другие размеры не совместимы
• Не заменяет полноценную трубу - не обеспечивает степень защиты IP выше, чем у самого лотка

Примеры использования

• Переход кабельной трассы внутри распределительного щита под углом 45°
• Обводка кабелей вокруг колонн в производственных цехах
• Соединение двух вертикальных лотков в технологических коридорах
• Прокладка силовых и слаботочных сетей в серверных и телекоммуникационных помещениях

Практические советы

• Перед монтажом проверьте, что края лотка не имеют деформаций - иначе защелки не будут плотно фиксироваться
• При длинных трассах используйте соединительные пластины из комплекта каждые 80–100 см - это предотвращает прогиб крышки
• Не применяйте силовые инструменты при запирании защелок - достаточно легкого нажатия рукой
• Если требуется частая доступность к кабелям, рассмотрите возможность установки съемных секций вместо цельной крышки
• При использовании в помещениях с высокой влажностью дополнительно контролируйте состояние стыков - возможна конденсация, которую можно минимизировать герметиком на основе силикона (не на масляной основе)
