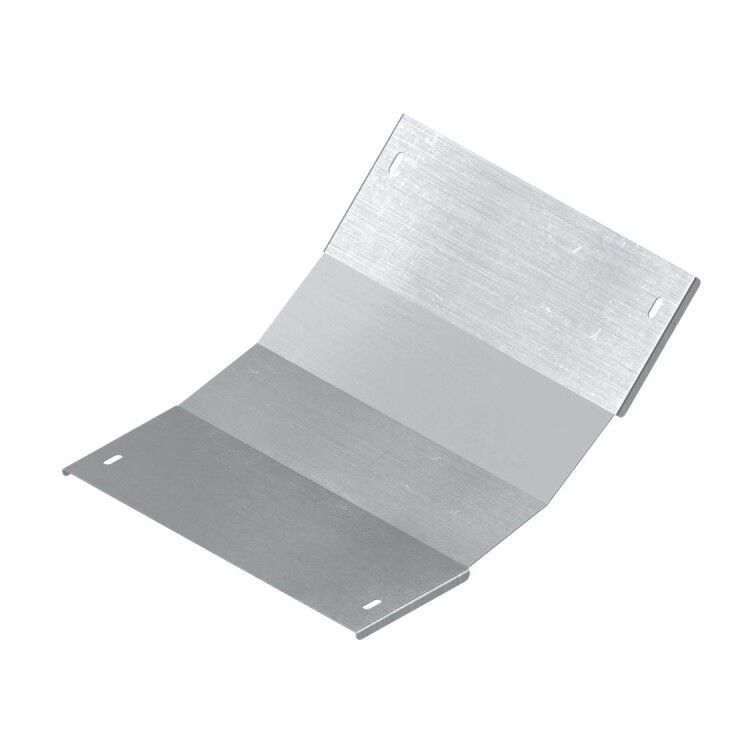

Крышка на угол вертикальный внутренний 45 градусов 100х900, R600, горячеоцинкованная | UKIC619HDZ DKC ДКС

Крышка на угол вертикальный внутренний 45 градусов 100х900, R600, горячеоцинкованная от DKC (ДКС) - элемент системы U5 Combitech, обеспечивающий механическую и пылевлагозащитную изоляцию кабельных трасс в местах поворотов. Артикул ukic619hdz предназначен для установки на вертикальные внутренние углы с углом 45°.

Назначение и область применения

Крышка на угол вертикальный внутренний 45 градусов 100х900, R600, горячеоцинкованная закрывает кабели в зоне перехода между двумя вертикальными участками лотка, образующими внутренний угол 45°. Она защищает провода от попадания пыли, влаги, механических повреждений и сторонних предметов. Применяется в системах кабельной организации на объектах с высокой степенью запыленности, в промышленных помещениях, на производствах, в трансформаторных подстанциях и в других условиях, где требуется надежная герметизация кабельных трасс.

Технические характеристики

• Высота: 100 мм
• Ширина: 900 мм
• Угол соединения: 45° внутренний
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - обеспечивает долговечную коррозионную стойкость
• Цвет: серый
• Тип крепления: привинчивание или защелка - совместимо с фиксацией на лотках серии U5 Combitech
• Артикул: ukic619hdz
• Серия: U5 Combitech

Совместимость и монтаж

Крышка на угол вертикальный внутренний 45 градусов 100х900, R600, горячеоцинкованная совместима исключительно с лотками и аксессуарами серии U5 Combitech от DKC. Установка возможна на уже смонтированные вертикальные участки лотка, образующие внутренний угол 45°. Для крепления используются саморезы или защелки, предусмотренные конструкцией лотка. Перед монтажом проверьте соответствие профиля лотка - посадочная площадка должна точно соответствовать форме крышки. Не применяйте с другими сериями или аналогичными изделиями других производителей - риск неплотного прилегания и потери защиты.

Преимущества

• Горячее цинкование увеличивает срок службы в агрессивных средах - до 20 лет без коррозии
• Жесткая форма сохраняет форму даже при температурных колебаниях
• Интеграция с системой U5 Combitech позволяет собирать трассу без дополнительных крепежей
• Серый цвет не выделяется на фоне большинства металлических лотков
• Легко демонтируется для обслуживания кабелей - достаточно открутить пару саморезов или отжать защелки

Ограничения применения

• Не предназначена для наружной установки под открытым небом - не имеет IP-защиты
• Не рекомендуется использовать в средах с постоянным контактом с химическими жидкостями (кислоты, щелочи)
• Работает только с углами 45° - не подходит для 90° или других угловых решений
• Не допускается перегрузка массой свыше 10 кг на единицу - не является несущим элементом

Примеры использования

• Закрытие кабельных трасс внутри производственного корпуса, где лотки меняют направление с вертикального на вертикальное под углом 45°
• Формирование безопасной кабельной трассы в распределительном пункте с плотной компоновкой оборудования
• Обустройство кабельных каналов в цехах пищевой промышленности - предотвращает попадание пыли и влаги
• Использование в автоматизированных линиях с частым доступом для техобслуживания - легко открывается и закрывается

Практические советы

• Перед монтажом очистите поверхность лотка от грязи и остатков цинка - это повысит надежность крепления
• При использовании саморезов выбирайте длину не более 8 мм - чтобы не задеть кабели внутри лотка
• Если крышка сложена в несколько секций - начните сборку с нижней части, затем поднимайтесь вверх
• Для длинных трасс используйте несколько таких крыш - каждые 1–1,5 метра, чтобы избежать прогиба
• Проверяйте совпадение номера артикула ukic619hdz с заказом - другие модели могут иметь схожий вид, но отличаться по габаритам
