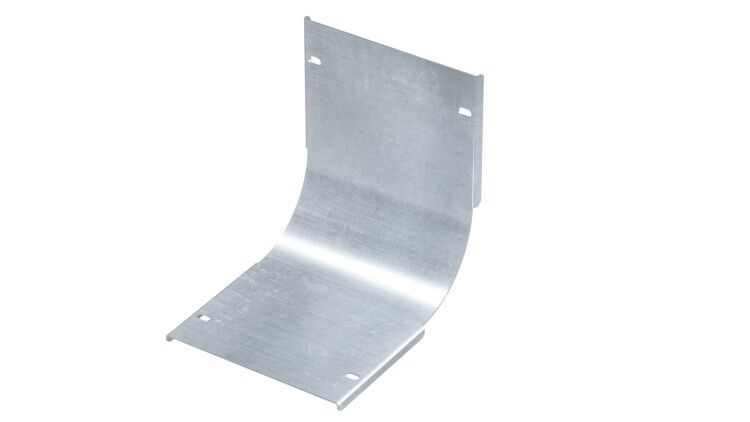

Крышка на угол вертикальный внутренний 90 градусов 100х100, 1,2 мм, горячий цинк, в комплекте с крепежными элементами необходимымидля монтажа - SKIN1010KHDZ ДКС

Крышка на угол вертикальный внутренний 90 градусов 100х100 от DKC предназначена для защиты кабельных трасс в системах S5 Combitech, сохраняя целостность проводки в сложных узлах. Артикул skin1010khdz совмещает прочную оцинкованную сталь, герметичное шарнирное крепление и готовую фурнитуру - идеально для промышленных объектов.

Назначение и область применения

Этот элемент используется для закрывания внутренних вертикальных углов 90° в кабельных лотках системы S5 Combitech. Защищает кабели от механических повреждений, пыли, влаги и случайного доступа. Применяется там, где требуется организованная маршрутизация кабелей через пересечения стен, колонн или этажных переходов - например, в серверных, распределительных щитах, на заводах и в транспорте.

Технические характеристики

• Форма: вертикальный внутренний угол 90°
• Размеры: 100×100 мм (высота борта × ширина основания)
• Толщина материала: 1,2 мм
• Материал: сталь оцинкованная методом горячего цинкования
• Покрытие: горячий цинк - антикоррозийное покрытие повышенной долговечности
• Цвет: серый
• Тип крепления: привинчивание с использованием комплектных болтов и пластин
• Шарнирное крепление: да - позволяет легко открывать крышку для обслуживания без демонтажа
• Огнестойкость: да - соответствует требованиям к негорючим материалам в кабельных системах

Совместимость и монтаж

Крышка совместима исключительно с лотками серии S5 Combitech, имеющими высоту борта 100 мм и ширину основания 100 мм. Установка выполняется путём выравнивания крышки по контуру угла и фиксации с помощью входящих в комплект соединительных пластин и саморезов. Шарнирный механизм позволяет открывать крышку до 180° - удобно для осмотра и замены кабелей. Монтаж возможен как на предварительно собранных участках, так и во время сборки трассы.

Безопасность и стандарты

Изделие выполнено из негорючих материалов и соответствует нормам безопасности для кабельных систем в помещениях с повышенными требованиями к пожарной защите. Горячее цинкование гарантирует соответствие ГОСТ 14918 и ISO 1461 по устойчивости к коррозии. Напряжение и ток не влияют на работу крышки - она является пассивным элементом защиты.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинку - срок службы более 25 лет даже в сырых средах
• Шарнирное крепление снижает трудозатраты при плановом обслуживании
• Комплект крепежа в комплекте - не требует доп purchases
• Жесткая конструкция из стали 1,2 мм предотвращает деформацию при нагрузке
• Серый цвет не выгорает и хорошо сочетается с другими элементами S5 Combitech

Ограничения применения

• Не для наружных установок без дополнительной защиты от прямых осадков - хотя цинк устойчив, длительное намокание может вызвать белый налет
• Подходит только для лотков S5 Combitech с точными размерами 100×100 мм; несовместима с аналогами других производителей
• Не рассчитана на частое открытие/закрытие более 10–15 раз в год - шарнир имеет ограниченную цикличность
• Запрещено использовать в условиях постоянного контакта с химически активными жидкостями (кислоты, растворители)

Примеры использования

• Защита кабелей в углу между потолком и стеной в серверной комнате
• Переход кабеля между этажами внутри шахты здания
• Обрамление кабельной трассы возле силового щита в цеху
• Сборка вертикальной трассы в больницах, школах, офисах с жесткими требованиями к эстетике и безопасности

Практические советы

• Перед монтажом проверьте, что лоток S5 Combitech имеет именно 100×100 мм - другие размеры (например, 100×80) не подходят
• При затяжке крепежа используйте крутящий момент не выше 2,5 Нм - переусилие может повредить резьбу в тонкой стали
• Если крышка будет часто открываться - смажьте шарнир графитовой смазкой один раз в два года
• На этапе проектирования учтите, что эта крышка увеличивает глубину трассы на 1,2 мм - важно для расчета свободного места в нишах
• Артикул skin1010khdz можно заказывать партиями - все экземпляры имеют однородное цинковое покрытие, что важно для единых визуальных решений
