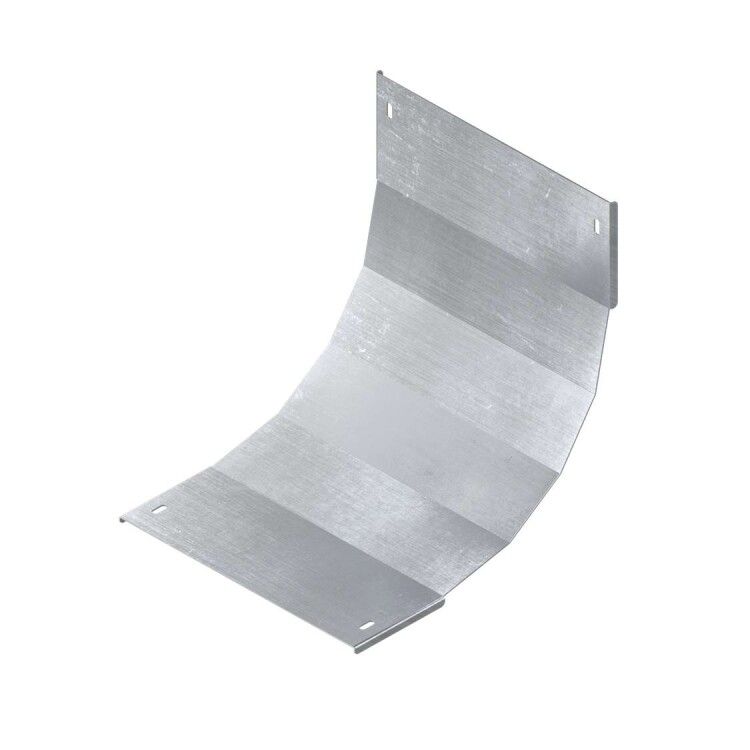

Крышка на угол вертикальный внутренний 90 градусов, 100х500 R600 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - LKH1650K ДКС

Крышка на угол вертикальный внутренний 90 градусов 100х500 R600 от DKC (арт. lkh1650k) предназначена для завершения и защиты кабельной трассы в местах поворотов лотков. Комплект с крепежом обеспечивает быстрый и надёжный монтаж без дополнительных деталей.

Назначение и область применения

Этот элемент используется для закрытия внутреннего вертикального угла в кабельных лотках с размерами 100×500 мм. Он защищает кабели от пыли, влаги, механических ударов и случайного доступа. Подходит для установки в промышленных помещениях, на производствах, в распределительных щитах и на объектах с жесткими требованиями к безопасности трасс.

Технические характеристики

• Тип изделия: крышка лотка
• Угол поворота: 90°
• Радиус изгиба: R=600 мм
• Габариты лотка: высота борта 100 мм, ширина основания 500 мм
• Материал: сталь оцинкованная толщиной 1 мм
• Покрытие: цинк (защита от коррозии)
• Цвет: серый
• Тип крепления: защелка

Совместимость и монтаж

Крышка совместима с лотками серии L5 Combitech от DKC. Установка выполняется без инструментов: защелки фиксируют крышку на бортах лотка. В комплект входят соединительные пластины и крепежные элементы - они обеспечивают герметичное и прочное соединение между участками трассы. Для сборки достаточно совместить пазы и плотно защелкнуть крышку. Не требует сверления или болтовых соединений.

Преимущества

• Оцинкованная сталь обеспечивает долговечность даже в условиях повышенной влажности
• Форма с радиусом R600 снижает риск перегиба кабелей при прокладке
• Комплектация исключает необходимость докупать крепеж
• Закрытая конструкция предотвращает попадание сторонних предметов в лоток
• Легко демонтируется для обслуживания кабелей

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков
• Не рассчитана на нагрузки выше нормативных для лотков типа L5 Combitech
• Не совместима с лотками других серий или с другими размерами бортов (например, 80 мм или 120 мм)
• Изгиб с R600 требует достаточного свободного пространства - минимальный радиус поворота трассы должен соответствовать этому значению

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в производственном цехе
• Завершение поворота в шахте лифта или технологическом канале
• Обустройство углов в распределительных щитах с большими объемами силовых кабелей
• Монтаж в зонах с частым перемещением оборудования, где требуется защита от ударов

Практические советы

• Перед монтажом проверьте соответствие размеров лотка: высота 100 мм и ширина 500 мм должны точно совпадать
• Если трасса проходит через влажную среду, дополнительно проверьте целостность цинкового покрытия на месте стыков
• Не используйте силовые методы для принудительного защелкивания - это может деформировать край крышки
• При необходимости замены части трассы - сохраните комплект крепежа: он не продается отдельно
• DKC (ДКС) рекомендует использовать эту крышку только в сочетании с лотками серии L5 Combitech для гарантии совместимости
